Базовые точки

Базовые точки (контрольные точки) позволяют использовать систему координат, основанную на начале геодезических координат или другой системе координат, для обеспечения взаимодействия и совместной работы. Например, базовые точки можно использовать при вставке опорных моделей, экспорте моделей IFC, на чертежах, в диалоговом окне Диспетчер разбивок, а также в отчетах и шаблонах.

Начало геодезических координат — это точка отсчета или отметка опорного пункта государственной геодезической сети.

Использование базовых точек позволяет разместить модель в любом нужном месте, не прибегая к большим значениям координат. Можно создать столько базовых точек, сколько необходимо, и выбрать одну из них в качестве базовой точки проекта.

Обратите внимание на следующее:

Опорные модели не должны содержать никаких дополнительных линий, ведущих в начало координат.
Опорные модели не должны включать объекты, расположенные очень далеко друг от друга, потому что в противном случае использование модели может быть затруднено.
Оригинальные объекты Tekla Structures, включая опорные модели, не следует вставлять слишком далеко от начала координат модели Tekla Structures.

Задание базовой точки

Задание базовых точек производится на панели Свойства проекта. Чтобы импортировать или экспортировать опорную модель, вам нужно знать координаты импортируемой опорной модели или координаты, которые вы хотите использовать в результирующих файлах экспорта в IFC.

Совет: Вы можете запросить координаты точки в Tekla Structures: На ленте щелкните стрелку вниз рядом с кнопкой

, а затем выберите Координаты точки. Дополнительные сведения см. в разделе Запрос свойств объектов.

Откройте Tekla Structures.
Нажмите Файл > Свойства проекта > Базовые точки, чтобы открыть диалоговое окно Базовая точка.

Введите необходимую информацию:

Вы можете загрузить существующие настройки базовой точки. Для этого скопируйте файл настроек <settings name>.basePoint.json из папки \attributes внутри папки модели, настройки базовой точки которой вы хотите использовать, в папку \attributes внутри папки текущей модели. В диалоговом окне Базовая точка выберите нужные настройки базовой точки из списка.

Обратите внимание, что настройки базовой точки также работают с папками проекта и компании: скопируйте файл настроек базовой точки в папку \attributes внутри папки компании и проекта.


Имя, Описание	Введите имя и описание для базовой точки. Присвоение имени является обязательным.
Система координат	Введите имя используемой системы координат.
Восточная координата (E)	Восточная координата (E) представляет X-координату, связанную с началом геодезических координат.
Северная координата (N)	Северная координата (N) представляет Y-координату, связанную с началом геодезических координат.
Отметка высоты	Отметка высоты представляет Z-координату, связанную с началом геодезических координат. Z-значение координат базовой точки проекта суммируется со значением Отметка высоты, определяемым отдельно.
Широта,Долгота	Введите в полях Широта и Долгота широту и долготу базовой точки, которая будет использоваться при экспорте в IFC. Широта и Долгота — это дополнительные данные, которые могут использоваться некоторыми программами. В IFC-файле эти данные записываются в объект `IFCSITE`. Если общее количество цифр в параметре Долгота больше 15, значение округляется до ближайшего целого числа, если оно > 99,999999999999999999. О том, как преобразовывать параметры Широта и Долгота между десятичным форматом и форматом «градусы/минуты/секунды», см. в статье Преобразование широты/долготы в десятичные значения.
Местоположение в модели	Укажите или введите местоположение для базовой точки в модели Tekla Structures. Расстояние отсчитывается от начала координат модели. Местоположение базовой точки в модели может быть удалено от точки координат модели на +/-10 км максимум. Моделировать необходимо возле начала координат модели, а смещение задавать значениями параметров Восточная координата и Северная координата.
Угол на север	Укажите или введите Угол на север, т. е. угол между осью Y и направлением на север. Максимальное количество десятичных знаков в значении угла — 13.
Базовая точка проекта	Если вы хотите установить систему координат в качестве базовой точки проекта, выберите базовую точку из списка вверху и установите Базовая точка проекта флажок.

Для сохранения настроек базовой точки введите для них уникальное имя и нажмите кнопку Сохранить.
Чтобы использовать имеющиеся настройки базовой точки в другой модели, скопируйте файл настроек <settings name>.basePoint.json из папки \attributes внутри папки текущей модели в папку \attributes внутри модели, для которой вы хотите использовать эти настройки. Настройки также работают с папками проектов и компаний: скопируйте файл настроек базовой точки в папку \attributes внутри папки компании и проекта.
Во избежание внесения нежелательных изменений другими пользователями, работающими над той же моделью, заблокируйте базовую точку, нажав кнопку Блокировать/разблокировать рядом с именем базовой точки.
Кнопка изменится на . Чтобы разблокировать базовую точку, нажмите кнопку еще раз.
Нажмите кнопку Изменить, чтобы сохранить базовую точку.

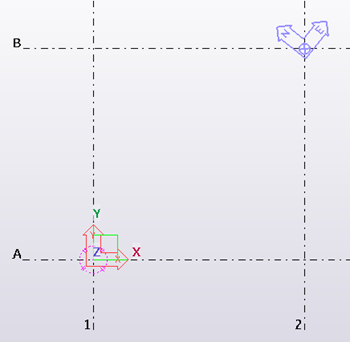

В модели появляется символ синего цвета.

При последующем внесении изменений в базовую точку ее местоположение в модели будет изменяться в соответствии с изменениями положения или поворота, внесенными в диалоговом окне Базовая точка, когда пользователь нажмет клавишу ВВОД или щелкнет в другом поле ввода. Нажимать кнопку Изменить не нужно. Обратите внимание, что базовую точку невозможно изменить, если она заблокирована.

Теперь можно, например, вставить опорную модель или экспортировать модель IFC с использованием заданной базовой точки.

Установка системы координат в качестве базовой точки проекта

Одну из базовых точек можно установить в качестве базовой точки проекта. Начало координат модели — это значение базовой точки проекта по умолчанию, если модель не содержит базовых точек или если ни одна из имеющихся базовых точек не была задана в качестве базовой точки проекта. Проверить и изменить текущую базовую точку проекта можно, выбрав Файл > Свойства проекта > Местоположение по.

В течение работы над проектом изменять базовую точку не следует.

Нажмите Файл > Свойства проекта.

Текущая базовая точка отображается в поле Местоположение по.
Чтобы выбрать базовую точку проекта, нажмите кнопку Базовые точки, выберите из списка Местоположение по базовую точку и поставьте флажок в поле Базовая точка проекта.
Нажмите Изменить.

Вставка опорной модели с использованием базовой точки

Прежде чем можно добавлять опорную точку для базовых точек, необходимо создать базовую точку в модели. Для создания базовой точки необходимо знать координаты импортируемой опорной модели.

Откройте список Опорные модели, нажав кнопку Опорные модели на боковой панели.
В списке Опорные модели нажмите кнопку Добавить модель.
Если есть созданные ранее файлы свойств опорной модели, загрузите в диалоговом окне Добавить модель нужный файл, выбрав его в списке файлов свойств в верхней части.
Перейдите к опорной модели, щелкнув Обзор....
В окне Группа выберите группу для опорной модели или введите имя для новой группы.

Если не ввести имя для группы, опорная модель вставляется в группу По умолчанию.

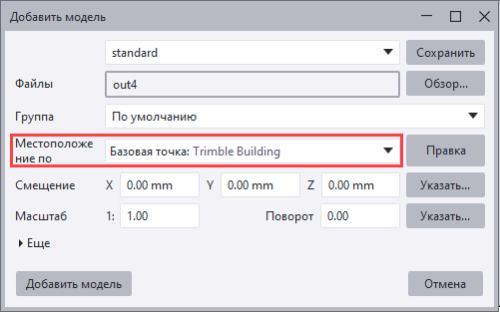

В списке Местоположение по выберите базовую точку, которую вы хотите использовать.
Нажмите кнопку Добавить модель.
Tekla Structures вставляет опорную модель относительно выбранной базовой точки, используя значения системы координат, отметку высоты и угол в определении базовой точки на панели модели Свойства проекта. Например, при вставке базовых точек опорной модели IFC2x3 и IFC4.

Экспорт модели IFC с использованием базовой точки

Прежде чем экспортировать файл IFC с использованием базовой точки, необходимо создать базовую точку в модели.

Щелкните Файл > Экспорт > IFC , чтобы открыть диалоговое окно «Экспорт в IFC ».
В списке Местоположение по выберите созданную базовую точку.
Введите остальную информацию, необходимую для экспорта в IFC.
Нажмите Экспорт.
Модель IFC экспортируется относительно базовой точки с использованием значений системы координат, отметки высоты, широты, долготы и угла в определении базовой точки на панели Свойства проекта модели.

Базовые точки на чертежах

Значения системы координат, заданные базовой точкой, можно использовать на чертежах. Если изменить значение Z-координаты или отметки высоты базовой точки проекта, значение уровня изменится соответствующим образом при открытии чертежа.

Данные базовой точки можно использовать на уровне чертежа и вида чертежа для задания системы координат. Базовую точку можно использовать вместо смещения базы отсчета.
Когда базовая точка задана, в атрибутах уровня и атрибутах шаблонов в метках отображаются значения в системе координат, заданной конкретной базовой точкой. Атрибуты с _BASEPOINT в конце указывают координаты относительно базовой точки, выбранной на виде. Атрибуты с _PROJECT в конце указывают координаты относительно базовой точки, выбранной в качестве базовой точки проекта.
Когда базовая точка задана на уровне чертежа, в шаблонах чертежей можно использовать атрибуты шаблонов с _BASEPOINT на конце.

В свойствах вида чертежа можно задать значение параметра Местоположение по, чтобы использовать начало координат модели, базовую точку проекта или любую систему координат, заданную базовой точкой. В качестве значения параметра Местоположение по по умолчанию используется базовая точка проекта.

Если вы не выбрали в качестве значения параметра Местоположение по какую-либо из базовых точек, атрибуты _BASEPOINT дают тот же результат, что и базовые атрибуты. Например, при использовании атрибута COG_Z результат будет тем же, что и с атрибутом COG_Z_BASEPOINT. Тем не менее, COG_Z_PROJECT всегда задает значение в соответствии с базовой точкой проекта.

Уровень отсчета в свойствах вида влияет на атрибуты TOP_LEVEL и TOP_LEVEL_UNFORMATTED только в том случае, когда для параметра Местоположение по задано значение Начало координат модели или выбрана базовая точка проекта, которая находится в начале координат модели.

Чтобы изменить значение параметра Местоположение по, выполните следующие действия.

На открытом чертеже дважды щелкните рамку вида чертежа, чтобы открыть диалоговое Свойства вида окно.
На вкладке Атрибуты 2 задайте для параметра Местоположение по новую базовую точку или начало координат модели.
Нажмите Изменить.

Пример использования базовой точки на чертеже

Чтобы воспроизвести следующий пример, выполните следующие действия:

Создайте перекрытие толщиной 200 мм так, чтобы верх перекрытия находился на уровне 0 в модели.

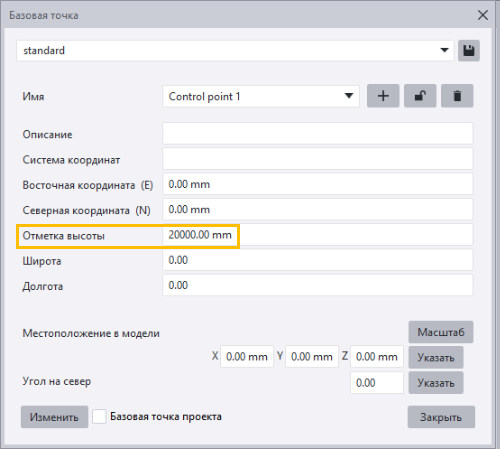

Создайте новую базовую точку с именем «Control point 1» с отметкой высоты 20000 мм.

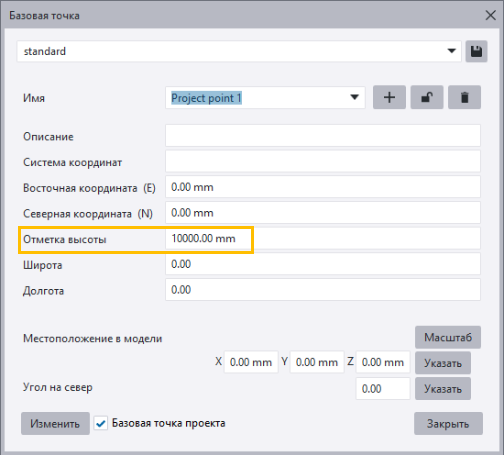

Создайте новую базовую точку с именем «Точка проекта 1» с отметкой высоты 10 000 мм. Задайте ее в качестве базовой точки проекта, установив флажок в поле Базовая точка проекта.
Создайте чертеж общего вида на виде в плане.
Откройте чертеж общего вида и дважды щелкните рамку вида, чтобы открыть диалоговое Свойства вида окно.

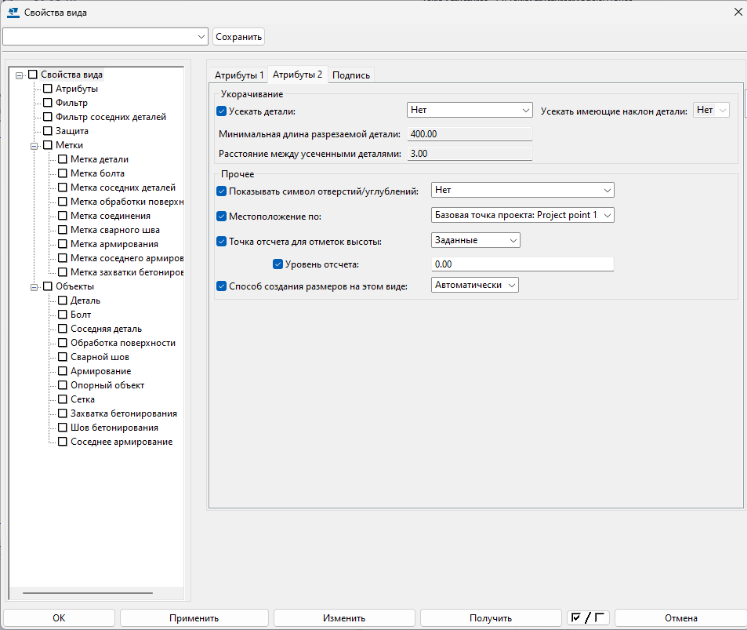

На вкладке Атрибуты 2 установите для параметра Местоположение по новую базовую точку проекта: Выберите точку «Точка проекта 1» и щелкните Изменить.

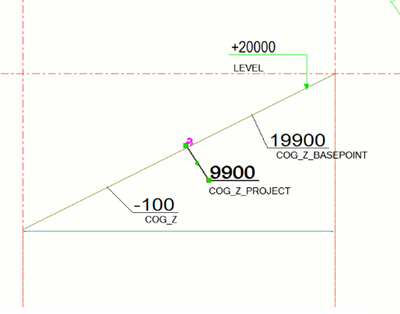

Добавьте метку уровня, используя следующие атрибуты шаблонов:
- COG_Z
- COG_Z_PROJECT
- COG_Z_BASEPOINT
Закройте и снова откройте чертеж.

Обратите внимание, что при изменении значения параметра атрибут шаблона не обновляется автоматически; от обновляется только при повторном открытии чертежа.

Базовые точки в Диспетчере разбивок

В диалоговом окне Диспетчер разбивок при задании местоположения точек разбивки можно использовать базовые точки.

Базовые точки можно использовать в качестве координат, определяющих местоположение, при экспорте и импорте точек разбивки.
При добавлении, изменении или удалении базовых точек необходимо закрыть и снова открыть или обновить Диспетчер разбивок, чтобы данные измененной базовой точки стали доступны в разделе Диспетчер разбивок.

Базовая точка в отчетах и шаблонах

Базовую точку проекта и текущее значение базовой точки можно отображать в отчетах и шаблонах.

В следующей таблице перечислены атрибуты шаблонов, которые можно снабжать суффиксом _PROJECT и _BASEPOINT (например, ASSEMBLY_BOTTOM_LEVEL_PROJECT или ASSEMBLY_BOTTOM_LEVEL_BASEPOINT). Атрибуты с _BASEPOINT в конце указывают координаты относительно базовой точки, выбранной на виде, а атрибуты с _PROJECT в конце — координаты относительно базовой точки, выбранной в качестве базовой точки проекта. Атрибут _BASEPOINT использует текущую базовую точку так же, как рабочая плоскость использует текущую рабочую плоскость: Если текущая базовая точка не задана, _BASEPOINT предоставляет значения относительно начала координат модели (глобально).


Тип содержимого	Атрибуты
`ASSEMBLY`, `CAST_UNIT` и `PART`	ASSEMBLY_BOTTOM_LEVEL ASSEMBLY_BOTTOM_LEVEL_UNFORMATTED ASSEMBLY_TOP_LEVEL ASSEMBLY_TOP_LEVEL_UNFORMATTED BOTTOM_LEVEL BOTTOM_LEVEL_UNFORMATTED BOUNDING_BOX_MIN_X BOUNDING_BOX_MIN_Y BOUNDING_BOX_MIN_Z BOUNDING_BOX_MAX_X BOUNDING_BOX_MAX_Y BOUNDING_BOX_MAX_Z BOUNDING_BOX_X BOUNDING_BOX_Y BOUNDING_BOX_Z COG_X COG_Y COG_Z START_X START_Y START_Z END_X END_Y END_Z TOP_LEVEL TOP_LEVEL_UNFORMATTED `LOCATION_BREAKDOWN_STRUCTURE.LBS_FLOOR_ELEVATION` `ASSEMBLY.LOCATION_BREAKDOWN_STRUCTURE.LBS_FLOOR_ELEVATION`
`REFERENCE MODEL`, `REFERENCE OBJECT` и `REFERENCE_ ASSEMBLY`	BOUNDING_BOX_MIN_X BOUNDING_BOX_MIN_Y BOUNDING_BOX_MIN_Z BOUNDING_BOX_MAX_X BOUNDING_BOX_MAX_Y BOUNDING_BOX_MAX_Z `LOCATION_BREAKDOWN_STRUCTURE.LBS_FLOOR_ELEVATION`
`POUR OBJECT`	BOTTOM_LEVEL BOTTOM_LEVEL_UNFORMATTED TOP_LEVEL TOP_LEVEL_UNFORMATTED `LOCATION_BREAKDOWN_STRUCTURE.LBS_FLOOR_ELEVATION`
`CONNECTION`	ORIGIN_X ORIGIN_Y ORIGIN_Z
`HIERARCHIC OBJECT`	`LOCATION_BREAKDOWN_STRUCTURE.LBS_FLOOR_ELEVATION`
