挤压管(103)

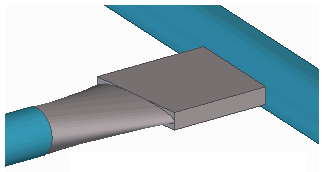

挤压管(103) 在两个管形截面之间创建挤压零件。挤压零件可以是在一端进行挤压然后焊接到板的管，也可以是压型板。也可以定义一个不创建挤压管或压型板而是使用切割、接合和焊缝来连接截面的连接。
已创建的组件
-
挤压管和/或压型板
适用于
|
情形 |
描述 |
|---|---|
|
|
在一端进行挤压然后焊接到板的管。 |
|
|
在一端进行挤压然后焊接到板的管。 |
|
|
压型板。 |
选择顺序
-
选择主零件。
-
选择次零件。
即会创建挤压零件。
图片选项卡
使用图片选项卡可以定义挤压零件的形状和尺寸，以及截面是使用挤压零件进行连接还是使用切割、接合或焊缝进行连接。
挤压零件
前五个选项创建挤压管和压型板。
最后六个选项不创建新零件，而创建线切割、接合和焊缝。
|
选项 |
描述 |
示例 |
|---|---|---|
|
|
默认值 主零件和次零件为管形截面。 用一端宽、一端平行的板作为连接截面。 |
|
|
|
创建挤压零件和压型板。 管状型材渐变为压型板。您可以使用尺寸 b 定义挤压零件的长度。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
与默认选项相同。 使用尺寸 a 和 b 定义板的宽部分和平行部分的长度。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
使用尺寸 a 和 b 定义板长。板沿着长度方向变宽。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
使用尺寸 a 和 b 定义板长。变宽从挤压零件开始，沿着压型板继续。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件使用一个接合和一个线切割与主零件相适合。 使用尺寸 c 定义相对于主零件中心线的偏移（默认值 = 15 mm）。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件使用一个接合和两个线切割与主零件适合。 使用尺寸 d 定义与主零件中心的距离。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件通过接合进行减短。 可以选择将次零件焊接到主零件。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件通过线切割进行减短。 可以选择将次零件焊接到主零件。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件通过线切割进行减短。 可以选择将次零件焊接到主零件。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
|
|
不创建新零件。 次零件通过线切割进行减短。 可以选择将次零件焊接到主零件。 使用尺寸 t 定义板和主零件之间的间隙。 |
|
零件选项卡
使用零件选项卡可以定义挤压零件末端的厚度和宽度。
|
选项 |
描述 |
|---|---|
|
挤压零件 |
挤压零件末端的厚度和宽度。 挤压零件前端具有与次零件相同的截面。 挤压零件末端与压型板的尺寸相同。
|
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
评注 |
添加有关零件的评注。 |
参数选项卡
使用参数选项卡可以定义是否将次零件焊接到主零件，是否将次零件、挤压零件和压型板作为单个零件进行处理，以及如何修平挤压零件。
|
选项 |
描述 |
|---|---|
|
B 挤压零件 |
定义挤压零件的修平方式。 选项包括：
De = 次管状截面 |
焊接
定义次零件是否焊接到主零件。
|
选项 |
描述 |
|---|---|
|
|
默认值 次零件焊接到主零件。 自动默认值可更改此选项。 |
|
|
次零件焊接到主零件。 |
|
|
次零件不焊接到主零件。 |
零件添加
定义是否将次零件、挤压零件和压型板作为单个零件进行处理。
|
选项 |
描述 |
|---|---|
|
|
默认值 次零件、挤压零件和压型板不作为单个零件进行处理。 自动默认值可更改此选项。 |
|
|
次零件、挤压零件和压型板不作为单个零件进行处理。 |
|
|
次零件、挤压零件和压型板作为单个零件进行处理。 挤压零件从次零件获取截面属性。 |
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
