挤压管已栓接 (102)
挤压管已栓接(102) 在主零件和管形截面之间创建挤压零件。主零件必须是 I 或 H 截面。挤压零件可以是一端挤压的管，然后焊接到板，也可以是压型板。
已创建的组件
-
挤压管或渐变压型板
-
加劲肋
-
螺栓
-
焊缝
适用于
|
情形 |
描述 |
|---|---|
|
|
管型截面焊接到支撑，支撑栓接到节点板。节点板焊接到主零件。 |
|
|
简化的张紧装置截面。 |
选择顺序
-
选择主零件（I 或 H 截面）。
-
选择次零件（管型截面）。
将会自动创建挤压零件。
部件检索表
|
零件 |
|
|---|---|
|
1 |
主零件（I 截面） |
|
2 |
管型截面 |

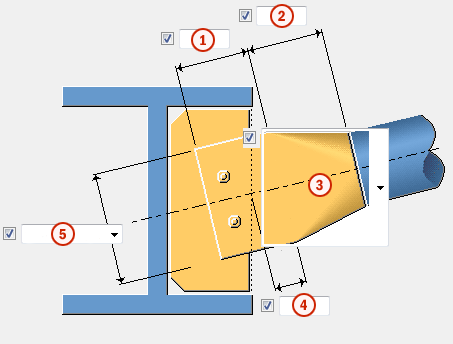

图片选项卡
使用图片选项卡可控制支撑标高和支撑偏移。
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
挤压零件延伸的宽度。 |
取决于主零件：主零件宽度 - 腹板厚度/2。 示例：
|
|
2 |
挤压零件的宽度。 |
120 mm |
|
3 |
选择渐变零件的类型。 板:
挤压管：
|
|
|
4 |
水平边缘偏移。 示例：
|
0 mm |
|
5 |
选择计算挤压零件延伸高度的方式。 |
零件选项卡
使用零件选项卡可以控制挤压零件的尺寸和加劲肋的属性。
挤压零件
定义挤压零件延伸的尺寸和属性。
|
选项 |
描述 |
|---|---|
|
挤压零件 |
挤压零件延伸的厚度、宽度和高度。 示例：
使用第二行定义挤压零件的宽度。在零件选项卡上定义的宽度将覆盖在图片选项卡上定义的宽度。 |
|
添加零件 |
选择是将挤压零件作为松散件处理（意味着它们不连接到组件中的任何其它截面），还是将它们添加到次零件。
|
加劲肋
|
选项 |
描述 |
|---|---|
|
加劲肋是 |
选择是将加劲肋创建为加劲肋，还是创建为板。
|
|

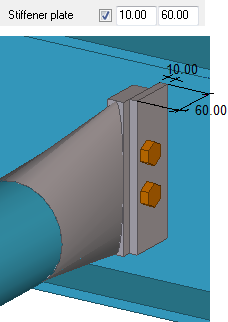

加劲肋板 |
定义加劲肋板的厚度和宽度。 注：
您无法定义板的高度。此高度等于图片选项卡上定义的挤压零件高度。
|
|
|
定义管型截面中心线上方和下方加劲肋板的高度。只有您将加劲肋是选项设置为板加劲肋时，这些值才生效。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
加劲肋选项卡
使用加劲肋选项卡可控制加劲肋属性。
加劲肋 1，加劲肋 2
注：
此选项卡上的选项只在将零件选项卡上的加劲肋是选项设置为加劲肋时起作用。
加劲肋1 是挤压管一侧的加劲肋。加劲肋2 是腹板另一侧的加劲肋。
定义加劲肋的厚度、宽度和高度。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
加劲肋间隙
定义梁翼缘和加劲肋之间的间隙尺寸。
折角尺寸
|
描述 |
|
|---|---|
|
1 |
折角的垂直尺寸。 |
|
2 |
折角的水平尺寸。 |
折角类型
|
选项 |
描述 |
|---|---|
|
|
默认。 线折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸弧折角 |
|
|
凹弧折角 |
加劲肋边
定义加劲肋的侧边。
在挤压零件的左侧：
在挤压零件的右侧：
螺栓选项卡
使用螺栓选项卡可控制螺栓。
螺栓组尺寸
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
螺栓与中心线的垂直偏移。 |
0 mm |
|
2 |
垂直方向的螺栓数量。 |
2 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
|
4 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
55 mm |
|
5 |
水平方向的螺栓数量。 |
1 |
螺栓组方向
|
选项 |
描述 |
|---|---|
|
|
默认值 方形 自动默认值可更改此选项。 |
|
|
自动 方形 |
|
|
交错 螺栓在次零件的方向上交错排列。 |
|
|
方形 水平放置方形螺栓组。 |
|
|
倾斜 方形螺栓组在次零件的方向上倾斜排列。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
