Определение объектов IFC для объектов модели Tekla Structures

Прежде чем экспортировать объекты модели Tekla Structures в IFC, необходимо определить формируемые объекты IFC для экспортируемых объектов модели в свойствах объекта.

Дважды щелкните объект в модели, например колонну, чтобы открыть свойства детали.

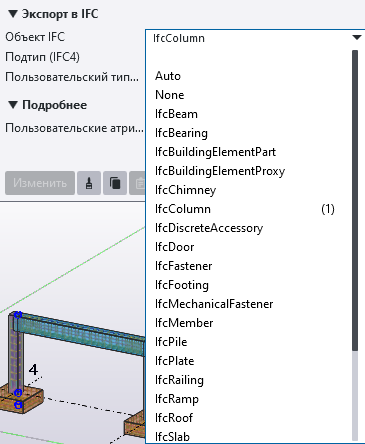

В разделе Экспорт в IFC на панели свойств выберите один из вариантов в списке Объект IFC, чтобы указать объект IFC, соответствующий экспортируемому объекту модели.

По умолчанию выбран объект IFC, соответствующий типу объекта по умолчанию.

Можно начать вводить имя объекта IFC, и соответствующие объекты IFC будут отображаться в списке.
Чтобы определить объект IFC более точно, выберите подтип объекта среди предопределенных подтипов в списке Подтип (IFC4) или параметр USERDEFINED, а затем введите необходимый тип в виде произвольного текста в поле Пользовательский тип (IFC4).

Подтип и пользовательский тип поддерживаются только при экспорте в IFC4.

Доступные подтипы зависят от выбранного объекта IFC.

Например, если в модели Tekla Structures имеется оригинальная сборка, можно указать, что ее тип объекта — IfcBridgePart, и выбрать подтип из предопределенных подтипов, например PIER, или выбрать USERDEFINED, а затем ввести необходимый тип в виде произвольного текста, например деталь моста.
Нажмите Изменить на панели свойств.
