Экспорт чертежа в формате 2D DWG, DXF или DGN

Чертежи Tekla Structures можно экспортировать в форматах 2D DWG, DXF и DGN v8. Можно экспортировать сразу несколько чертежей.

Экспорт чертежей основывается на объектах. Например, при экспорте прямоугольной детали, начерченной скрытыми линиями, получается прямоугольный объект, начерченный штриховой линией. Старая функциональность экспорта в DWG была основана на линиях, поэтому при экспорте подобной детали получилось бы множество отдельных коротких прямых отрезков. Штриховка также экспортируется в CAD как объекты штриховки, а не как отдельные линии.

При экспорте чертежей в DWG/DXF/DGN можно:

легко задавать экспортируемые слои или уровни для различных объектов и отделять рамки меток от текста меток и линий выноски, например;
использовать фильтры, чтобы отделить детали от других деталей;
использовать экспортируемые слои или уровни, которые были предопределены стандартными настройками слоев/уровней CAD;
использовать базовые точки и координаты модели;
внедрять в файл экспорта изображения, чтобы изображения больше не экспортировались как ссылки.

При экспорте чертежей не используется преобразование шрифтов, и итоговые шрифты точно соответствуют шрифтам, которые вы определили и видите на чертеже Tekla Structures. С помощью расширенного параметра XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT можно контролировать, какую систему высоты шрифта использовать в чертежах: высоту шрифта CAP или высоту шрифта em.

Задание настроек экспорта и экспорт файлов DWG, DXF или DGN

Запустите экспорт одним из следующих способов:
- В меню Файл выберите Экспорт > Чертежи, а затем выберите чертежи из открывшегося диалогового окна Диспетчер документов.
- Выберите Чертежи и отчеты > Диспетчер документов, выберите в диалоговом окне Диспетчер документов чертежи, которые вы хотите экспортировать, щелкните правой кнопкой мыши и выберите Экспорт или нажмите кнопку Экспорт внизу. Команда Экспортнедоступна при открытии окна Диспетчер документов в режиме работы с чертежом.
- На открытом чертеже в меню Файл выберите Экспортировать чертежи.

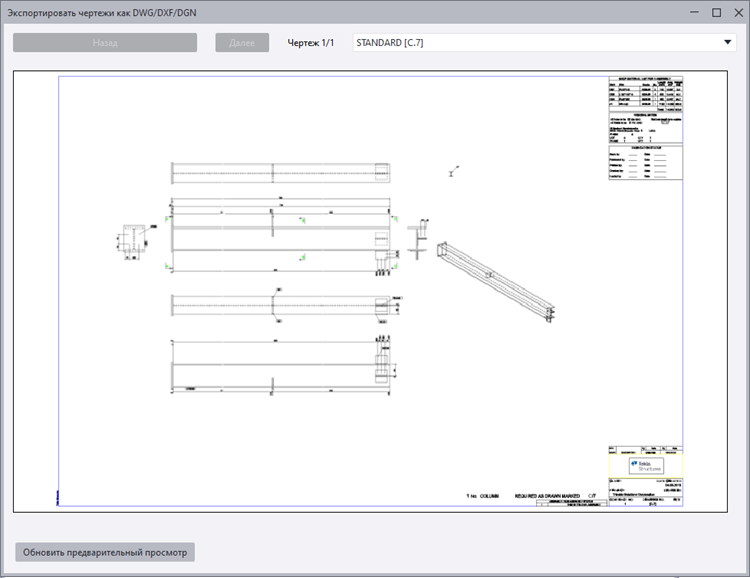

Нажмите кнопку Открыть предварительный просмотр, чтобы открыть отдельное окно предварительного просмотра. В нем также можно сменить отображенный чертеж, если для экспорта выбрано несколько чертежей. Чтобы отобразить изображение для предварительного просмотра, нажмите кнопку Обновить предварительный просмотр. Изображение можно обновить, снова нажав кнопку Обновить предварительный просмотр. Предварительный просмотр не обновляется автоматически, поскольку это может занимать длительное время.
В списке Сохранить в главном диалоговом окне загрузите ранее сохраненные или предварительно заданные настройки экспорта.

Если в списке есть несколько файлов настроек, начните вводить имя нужного файла настроек. Когда в списке будет отображаться только этот файл, нажмите клавишу Ввод, чтобы выбрать его.

Если вы хотите сохранить измененные настройки с другим именем для дальнейшего использования, введите имя для нового файла настроек и нажмите кнопку Сохранить.
В поле Местоположение файлов задайте местоположение для экспортированных файлов.

По умолчанию файлы экспортируются в папку текущей модели. Папкой по умолчанию также можно управлять с помощью расширенного параметра XS_DRAWING_PLOT_FILE_DIRECTORY. Можно задать относительное местоположение файла, добавив .\ перед именем выходной папки. Указанная выходная папка сохраняется в настройках. При выборе Открыть папку по завершении после экспорта открывается папка экспорта.
В списке Тип файла выберите DWG, DXF или DGN (V8).
Для экспорта в DWG и DXF выберите версию, которая будет использоваться при экспорте.
Для экспорта в DWG или DXF доступно несколько версий форматов AutoCAD или DXF, по умолчанию используется версия 2010. Для экспорта DGN нельзя выбрать конкретную версию.

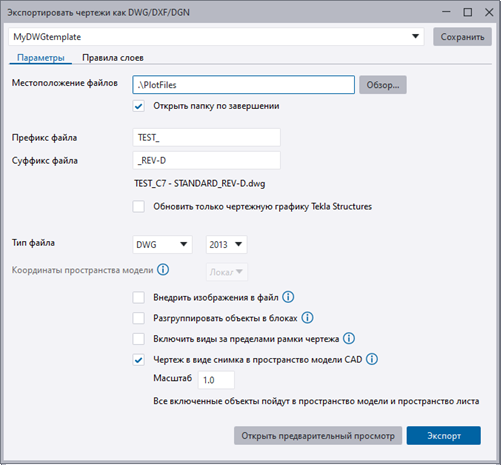

При необходимости задайте другие настройки на вкладке Параметры:


Префикс файла Суффикс файла	Введите префикс или суффикс для имени файла. Имя файла, указанное в предварительном просмотре, изменится соответствующим образом. Экспорт чертежей поддерживает следующие расширенные параметры, относящиеся к типам чертежей, которые можно использовать для изменения имени экспортированного файла: `XS_DRAWING_PLOT_FILE_NAME_A` `XS_DRAWING_PLOT_FILE_NAME_C` `XS_DRAWING_PLOT_FILE_NAME_G` `XS_DRAWING_PLOT_FILE_NAME_M` `XS_DRAWING_PLOT_FILE_NAME_W` Дополнительные сведения о значениях, которые можно присваивать этим параметрам, см. в разделе Настройка имен файлов печати.
Координаты пространства модели	Система координат определяет, как экспортируются виды чертежа в системе координат CAD. Выберите один из следующих вариантов: Локальная: Чертеж экспортируется в нулевую точку в системе координат CAD. При выборе этого варианта для задания локальных координат используется левый нижний угол рамки первого вида. При увеличении рамки локальные координаты будут перемещены в другое место. Модели: Нулевая точка в Tekla Structures помещается в нулевую точку в CAD, и система координат CAD (оси X и Y) поворачивается соответствующим образом. Z-координаты не поддерживаются. Базовая точка: <имя_базовой_точки>: Выбранная базовая точка помещается в нулевую точку в CAD, и система координат CAD поворачивается соответствующим образом. Для задания базовых точек в модели Tekla Structures выберите Файл > Свойства проекта > Базовые точки. Z-координаты не поддерживаются. ПРИМЕЧАНИЕ. Базовые точки работают только на видах в плане на чертежах общего вида. Если вы хотите разместить объекты в пространстве модели в координатах X, Y и Z так, чтобы они полностью соответствовали местоположению объектов модели, установите расширенный параметр XS_DWG_EXPORT_3D_MODEL_COORDINATES значение `TRUE`.
Обновить только чертежную графику Tekla Structures	Обновите содержимое чертежа Tekla Structures и оставьте другое содержимое того же файла, созданное в CAD-системе, неизменным. Блоки (группы или ячейки), созданные в Tekla Structures, обновляются. Этот параметр отображается только в том случае, если для расширенного параметра XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION установлено значение `TRUE`. Для использования этого параметра необходимо, чтобы этот чертеж был уже экспортирован, а настройки слоев/уровней и шаблон были такими же, как при предыдущем экспорте. Все ранее добавленные в CAD-системе линии останутся в файле; обновлено будет только содержимое, созданное в Tekla Structures, кроме случаев, когда редактирование производилось в редакторе блоков CAD. Если отредактировать содержимое блока (объекта CAD), а затем установить флажок Обновить только чертежную графику Tekla Structures, весь блок будет перезаписан, а изменения, внесенные в CAD-системе, не сохранятся. Чтобы сохранить изменения в CAD-системе, необходимо расчленить блок перед его редактированием. Использовать этот флажок имеет смысл, например, если после первого экспорта чертежа из Tekla Structures вы добавили в файл CAD штампы чертежей и хотите сохранить эти штампы в исходном виде, обновив только объекты, экспортированные из Tekla Structures.
Внедрить изображения в файл	Если флажок установлен, все изображения внедряются в файл экспорта. Никакие отдельные файлы изображения при экспорте не создаются.
Разгруппировать объекты в блоках (DWG, DXF) Разгруппировать объекты в общих ячейках (DGN)	Экспортируйте графические объекты как отдельные объекты, а не как блоки или общие ячейки. Например, линия, штриховка и прямоугольник будут экспортироваться как объект линии, объект штриховки и объект прямоугольника, а не как блоки или общие ячейки. Если этот флажок установлен, флажок Обновить только чертежную графику Tekla Structures становится недоступным.
Включить виды за пределами рамки чертежа	Укажите, следует ли включать в экспорт виды на чертежах, находящиеся за пределами области чертежа. Если установить этот флажок, в экспорт включаются виды, которые находятся за пределами области чертежа. Если этот флажок не установлен, при экспорте исключаются виды чертежа, находящиеся за пределами области чертежа. По умолчанию этот флажок снят. Виды, частично находящиеся в области чертежа, всегда экспортируются по умолчанию. Если установлен флажок Включить виды за пределами рамки чертежа, окно предварительного просмотра экспорта увеличивается и в нем отображаются все включенные виды.
Чертеж в виде снимка в пространство модели CAD	Экспортируйте чертеж Tekla Structures в масштабе в пространство модели файла CAD. Если используется Чертеж в виде снимка в пространство модели CAD, координаты модели, базовой точки и глобальные координаты, а также переключатель пространства листа/координатного пространства в настройках слоев/уровней будут игнорироваться. Если на чертеже есть присоединенные или скопированные виды и флажок Чертеж в виде снимка в пространство модели CAD не установлен, виды чертежа могут быть помещены поверх друг друга и границы видов в полученном файле могут быть неточными. Это связано с тем, что виды чертежа не то же самое, что окна просмотра пространства листа в формате DWG, DXF или DGN. Если на чертеже есть укороченные виды и объекты размещаются в масштабе 1:1, концы будут растянуты в соответствии с фактическим размером детали. Установите флажок Чертеж в виде снимка в пространство модели CAD во избежание растягивания укороченного вида в пространстве модели CAD. В пространстве чертежа в программном обеспечении CAD укорачивание видов будет сохраняться.
Масштаб	Задайте масштаб для экспортируемого DWG-, DXF- или DGN-чертежа. Это поле доступно, только если установлен флажок Чертеж в виде снимка в пространство модели CAD. Например, если у вас есть чертеж между координатами 0,0 и 800 и вы задаете значение масштаба равным 5, полученный DWG-чертеж будет в пять раз больше и будет находиться между координатами 0,0 и 4000. Другой пример: если вы задали масштаб вида чертежа в Tekla Structures как 1:50 и хотите экспортировать чертеж в масштабе 1:1, для получения желаемого результата задайте значение масштаба равным 50. Если для расширенного параметра XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION задано значение `TRUE`, Tekla Structures пытается сохранить начало координат чертежа DWG, DXF или DGN в том же положении, что и начало вида чертежа. Это возможно только на видах в плане и фасадах. Если чертеж содержит более одного вида в плане или фасада, Tekla Structures помещает начало координат чертежа DWG, DXF или DGN в нижний левый угол рамки чертежа. Дополнительные сведения об определении масштаба экспорта см. в разделе «Коэффициент масштабирования экспорта чертежа в DWG/DXF».

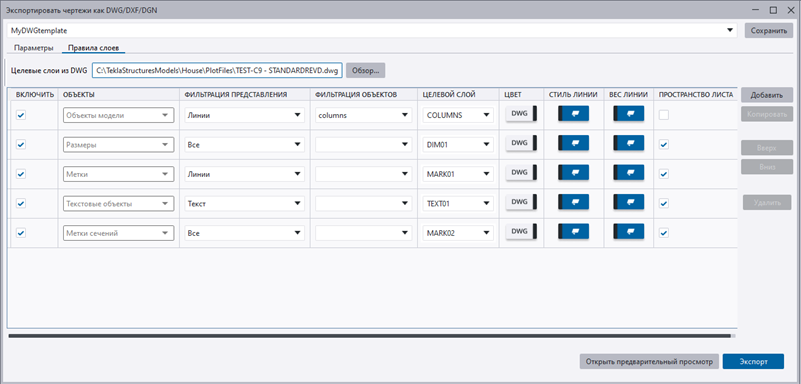

На вкладке Правила слоев (DWG, DXF) или Правила уровня (DGN) можно явным образом определить слои или уровни, на которые будут экспортироваться различные объекты модели и чертежа или части этих объектов. Например, можно экспортировать контуры на другой слой или уровень, отличный от заливок и штриховок.

Также можно указать, какие цвет, стиль и вес линий будут использоваться: из настроек Tekla Structures либо из настроек целевых слоев или уровней, заданных в файле DWG, DXF или DGN. Если выбрать настройки Tekla Structures, цвет, стиль и вес линий Tekla Structures останутся такими же, как на чертеже Tekla Structures, и изменить их только для экспорта чертежей будет невозможно.
Чтобы использовать шаблон с помощью списка Целевые слои из DWG (DWG, DXF) или Целевые уровни из DGN (DGN), найдите и выберите файл шаблона. Если шаблон указан, он используется для определения слоев или уровней. Шаблон не должен содержать никаких объектов CAD, только настройки слоев или уровней (однако в нем могут содержаться объекты, которые должны присутствовать на чертежах, экспортированных с использованием этого шаблона). Например, для экспорта в DWG можно взять стандартный DWG-файл со всеми определенными в нем слоями. При экспорте в DGN в качестве шаблонов экспорта используются исходные файлы. Исходный файл — это пустой проектный файл с соответствующими настройками.

Можно ввести .\ и затем имя файла; в этом случае Tekla Structures будет искать файл сначала в папке модели, папке проекта и папке компании, затем в папке, на которую указывает расширенный параметр XS_DRIVER, затем в системной папке и наконец в папке настроек пользователя.

Пока шаблон не будет найден и загружен, рядом с кнопкой Обзор... будет отображаться сообщение об ошибке.

При загрузке нового шаблонного файла поля целевых слоев или уровней на короткое время становятся желтого цвета. Если в шаблонном файле нет слоев или уровней, поля становятся красного цвета.
Добавьте правила:
- Чтобы добавить новое правило, нажмите кнопку Добавить справа или скопируйте выбранное правило, нажав кнопку Копировать.
- Для перемещения правил вверх или вниз в наборе нажимайте кнопки Вверх и Вниз. Можно выбрать несколько правил одновременно. Правила считываются в том порядке, в котором они идут в списке.
- Чтобы удалить правило, выберите его и нажмите Удалить. Можно удалить несколько правил сразу.

Задайте содержимое правил:


Объекты	Выберите объекты, которые требуется экспортировать. Некоторые объекты, такие как метки соседних деталей, в настоящее время относятся к группе «Метки» и отдельно не указаны. Если вы хотите отделить их при экспорте, необходимо использовать столбец Фильтрация объектов и создать несколько правил для меток — для деталей и для соседних деталей. Чтобы включить все остальное, чего нет в списке Объекты, добавьте правило для объектов Все в конце списка правил, потому что правила считываются в том порядке, в котором они идут в списке. Чтобы экспортировать захватки, необходимо включить их в модели, выбрав для расширенного параметра XS_ENABLE_POUR_MANAGEMENT значение `TRUE`.
Фильтрация представления	Укажите, какая часть объектов должна подчиняться правилу. Также можно выбрать вариант Все. Параметры в столбце Фильтрация представления различаются для разных типов объектов. Для каждого правила можно добавить только один фильтр. Например, чтобы отделить рамки меток от текста меток, необходимо создать два правила для меток и в первом правиле выбрать в столбце Фильтрация представления вариант Текст, а во втором — вариант Рамки. Пример см. в разделе «Пример правил слоев DWG» ниже.
Фильтрация объектов	Позволяет считывать файлы атрибутов фильтра выбора, определенных в текущей модели. Файлы атрибутов фильтра считываются только из текущей папки модели, но не из папки компании или проекта.
Целевой слой (DWG, DXF) Целевой уровень (DGN)	Если у вас нет шаблонов или вы хотите создать свои собственные слои или уровни, введите имя нового слоя или уровня в поле Целевой слой или Целевой уровень либо выберите ранее использовавшийся слой или уровень из списка. После добавления шаблона его слои или уровни появятся в списке Целевой слой или Целевой уровень. При загрузке нового шаблонного файла поля целевых слоев или уровней на короткое время становятся желтого цвета. Если в шаблоне нет слоев или уровней, поля становятся красного цвета.
Цвет Стиль линии Вес линии	Укажите, откуда берутся настройки графики: из настроек Tekla Structures или из шаблона.
Пространство листа (DWG, DXF) Координатное пространство (DGN)	Чтобы объекты чертежа правильно вычерчивались в пространстве листа (DWG, DXF) или координатном пространстве (DGN) в экспортированном файле (а не через видовой экран), установите флажок Пространство листа или Координатное пространство. Если этот флажок не установлен, в экспорте будет только «порт» из пространства модели в пространство листа или координатное пространство. Аннотации чертежа, такие как метки, размеры и надписи, рекомендуется помещать только в пространство листа или координатное пространство. Так они будут правильно отображаться, например когда деталь на виде чертежа Tekla Structures разрезана.
Включить	Чтобы включить правило в экспорт, установите флажок Включить рядом с правилом слева. Если некоторые из объектов не требуется экспортировать, просто снимите флажок Включить.

Чтобы открыть предварительный просмотр для проверки результата перед экспортом, нажмите Открыть предварительный просмотр.
Чтобы обновить предварительный просмотр после внесения изменений, нажмите Обновить предварительный просмотр.
Нажмите Экспорт.

Чертежи экспортируются в соответствии с заданными настройками и правилами. Правила считываются в том порядке, в котором они идут в списке. Если вы установили флажок Открыть папку по завершении, откроется папка с экспортированными файлами.

Если экспортируемый чертеж отсутствует, чертеж не соответствует текущему моменту или с ним возникли другие проблемы, появится сообщение об ошибке Невозможно прочесть чертеж.

При нажатии кнопки Экспорт Tekla Structures сначала проверяет, можно ли записать файлы, прежде чем запускать экспорт, и просит закрыть необходимые приложения. Также программа проверяет, не существуют ли уже файлы, и спрашивает, перезаписать ли существующие файлы.

Пример правил слоев DWG

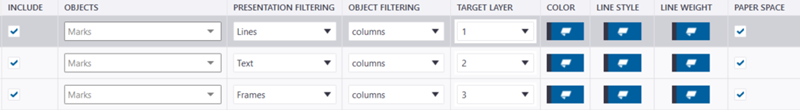

В примере ниже создано три отдельных правила для меток, которые будут экспортироваться на слои 1, 2 и 3. Линии экспортируются на слой 1, текст на слой 2, а рамки на слой 3.

После экспорта вы можете отобразить метки в модели CAD следующими тремя способами в зависимости от слоев, отображаемых на виде в CAD-системе:

Отображаются все слои:

Слой 1, содержащий линии, скрыт:

Слой 2, содержащий текст, скрыт:

Слой 3, содержащий рамки, скрыт:

Советы

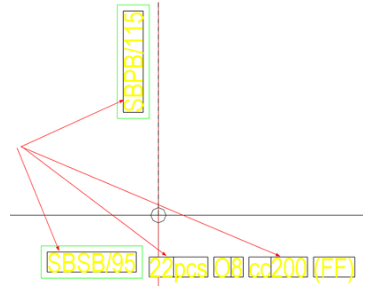

Если при экспорте используется Версия выходного файла 2013, на стороне компоновки в модели CAD будет видна маскирующая рамка из-за ограничений в CAD; см. пример ниже.

Во избежание этого используйте шаблон слоев (файл DWG), созданный в AutoCAD, либо версию выходного файла 2010 (по умолчанию) или более раннюю.
Другой причиной появления маскирующей рамки может быть использование шаблона DWG, в котором маскирующие рамки являются видимыми. Скройте маскирующие рамки в шаблоне CAD. Дополнительные сведения см. в разделе «Удаление ненужных рамок текста при экспорте в DWG».

Использование старой функциональности экспорта чертежей в DWG или DXF

Если вы хотите использовать старую функциональность экспорта чертежей в DWG или DXF, установите расширенный параметр XS_USE_OLD_DRAWING_EXPORT в файле .ini в значение TRUE. По умолчанию этот расширенный параметр имеет значение FALSE. Инструкции по использованию старой функциональности экспорта см. в разделе Экспорт чертежа в 2D DWG- или DXF-файл (устаревшая функция экспорта).
