XS_REBAR_END_SPECIFIC_UDA_METHOD
Categorie in het dialoogvenster Variabelen: Concrete detailing
U kunt met deze variabele controleren welke gebruikersattributen (UDA's) einddetailaanpassers en Tools van koppelmoffen van staven en ankers voor stavensets toevoegen aan wapeningsstaven voor Eindvoorbereiding. De opties zijn gebruikersattributen voor begin- en eindbenen of voor korte en lange benen.
Als u de standaardwaarde START_AND_END gebruikt voor deze variabele, dan maakt Tekla Structures de gebruikersattributen voor begin- en eindbenen. Deze gebruikersattributen hebben een suffix _START of _END in tekening- en lijsttemplates.
Als u deze variabele instelt op SHORT_AND_LONG, dan maakt Tekla Structures gebruikersattributen voor korte en lange benen. Deze gebruikersattributen hebben een suffix _S of _L in tekening- en lijsttemplates.
Als u een waarde voor deze variabele selecteert, houd dan rekening met het volgende:
-
Gebruikersattributen voor begin- en eindbenen zijn afhankelijk van de fysieke locaties in het model. Het is een goed idee om ervoor te zorgen dat wijzigingen in de staven in het model de informatie van de gebruikersattributen niet beïnvloeden.
-

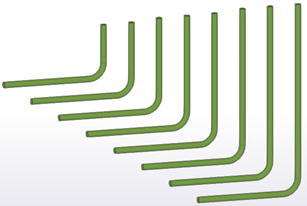

Voor staven in tapstoelopende groepen kunnen de korte zijde en de lange zijde van de groep van plaatsen in het midden van de groep wijzigen.
-
De eerste en laatste benen kunnen dezelfde lengte hebben. Dit is niet van belang bij symmetrische buigvormen, maar wel bij asymmetrische buigvormen.
Opmerking:
-
Als u een model opent dat is gemaakt met een eerdere versie van Tekla Structures, vergeet dan niet de waarde van deze variabele te controleren en indien nodig te wijzigen.
-
We bevelen niet aan om de waarde van deze variabele te wijzigen tijdens een project. Als u dat doet, dan moet u het model opslaan, sluiten en opnieuw openen om de nieuwe waarde te activeren.
-
Deze variabele overschrijft de suffixen die zijn gedefinieerd in het bestand RebarCoupler.Udas.dat. Deze worden vervangen op basis van de waarde van deze variabele vervangen, ongeacht welke suffixen zijn gedefinieerd in het bestand.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase. Open het model opnieuw om de nieuwe waarde te activeren.
