XS_BEBAR_BENT_MESH_PULLOUT_DIMENSIONS_INCLUDE_LONGITUDINAL_BARS
Categorie in het dialoogvenster Variabelen Tekeningeigenschappen
Met deze variabele bepaalt u of lengtestaven worden meegenomen in de maatlijn die wordt weergegeven in een vergrote afbeelding van een gebogen net. Stel deze variabele in op TRUE om de staven in de lengterichting mee te nemen, en op FALSE om ze te negeren. De standaardwaarde is TRUE. Deze variabele beïnvloedt vergrote afbeeldingen in labels en templates.
Deze variabele is modelspecifiek en de instelling wordt opgeslagen in de optiedatabase. Open het model opnieuw om de nieuwe waarde te activeren.

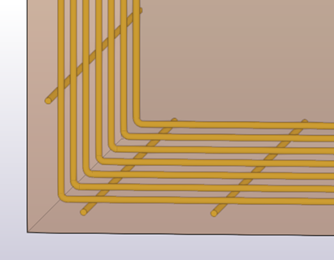

Hieronder ziet u een voorbeeld van een gebogen net dat lengtestaven heeft buiten dwarsstaven.

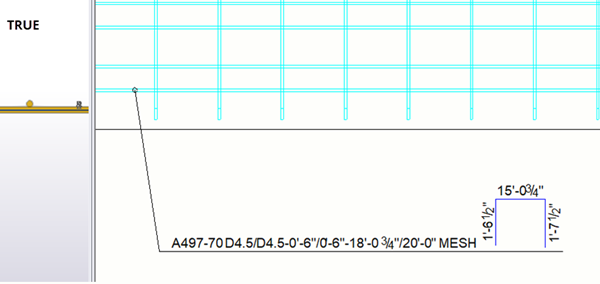

In het onderstaande voorbeeld wordt in maatlijnen rekening gehouden met lengtestaven.

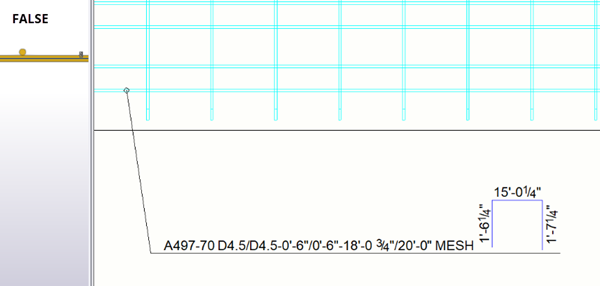

In het onderstaande voorbeeld wordt in maatlijnen geen rekening gehouden met lengtestaven.
