XS_REBAR_END_SPECIFIC_UDA_METHOD
Kategorie im Dialogfeld "Erweiterte Optionen": Betondetaillierung
Über diese erweiterte Option bestimmen Sie die benutzerdefinierten Attribute (BDAs) Bewehrungsstabsatz-Enddetailänderung und Werkzeuge für Verankerungen und Anker den Bewehrungsstäben für die Eigenschaften der Endbearbeitung hinzugefügt werden sollen. Bei den Optionen handelt es sich um BDAs für Start- und Endschenkel oder für kurze und lange Schenkel.
Bei Einstellung des Standardwertes START_AND_END für diese erweiterte Option erstellt Tekla Structures werden BDAs für den Start- und Endschenkel. Diese BDAs sind in Zeichnungs- und Listenvorlagen mit einem Suffix für _START oder _END versehen.
Bei Einstellung der erweiterten Option auf SHORT_AND_LONG erstellt Tekla Structures kurze und lange Schenkel. Diese BDAs sind in Zeichnungs- und Listenvorlagen mit einem Suffix für _S oder _L versehen.
Bei der Auswahl eines Wertes für diese erweiterte Option ist Folgendes zu berücksichtigen:
-
Die BDAs für den Start- und Endschenkel richten sich nach den physischen Positionen im Modell. Mit ihnen können Sie auf praktische Weise sicherstellen, dass Änderungen an den Stäben im Modell keine Auswirkungen auf die BDA-Informationen haben.
-

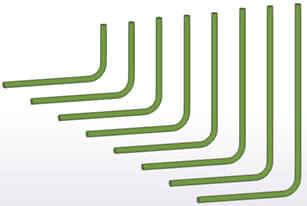

Bei Stäben in konischen Gruppen können die Positionen der kurzen und langen Schenkel in der Mitte gegeneinander vertauscht werden.
-
Der erste und der letzte Schenkel haben gegebenenfalls dieselbe Länge. Bei symmetrischen Biegeformen spielt das keine Rolle, bei asymmetrischen Biegeformen hingegen schon.
Anmerkung:
-
Beim Öffnen eines mit einer Vorgängerversion von Tekla Structures erstellten Modell denken Sie daran, den Wert dieser erweiterten Option zu prüfen und gegebenenfalls zu ändern.
-
Der Wert dieser erweiterten Option sollte während eines Projekts nicht geändert werden. Andernfalls muss das Modell gespeichert, geschlossen und erneut geöffnet werden, um den neuen Wert zu aktivieren.
-
Diese erweiterte Option überschreibt die in der Datei RebarCoupler.Udas.dat definierten Suffixe. Ungeachtet der in der Datei definierten Suffixe werden diese auf anhand des Werts dieser erweiterten Option ersetzt.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert. Öffnen Sie das Modell erneut, um den neuen Wert zu aktivieren.
