Tekeningeigenschappen op verschillende niveaus controleren

U kunt in Tekla Structures op verschillende niveaus tekeningeigenschappen instellen en wijzigen, afhankelijk van hoe permanent en uitgebreid wijzigingen nodig zijn. U kunt tekeningen op tekeningniveau, aanzichtniveau en objectniveau instellen en wijzigen. U kunt de eigenschappen afzonderlijk definiëren voor elk tekeningtype, aanzicht en objecttype.

Aanbevolen workflow voor het definiëren van tekeningeigenschappen

De aanbevolen manier van werken is van boven naar beneden, van tekeningniveau naar objectniveau:

Stel eigenschappen voor uw tekeningen en automatische tekeningen zo dicht mogelijk in bij wat u wilt door dit eerst op het tekeningniveau te proberen.
Wijzig vervolgens alles wat verder op aanzichtniveau nog moet worden gewijzigd.
Als er uiteindelijk opschoning of aanpassing nodig is, kunt u wijzigingen op het individuele objectniveau aanbrengen.

De wijzigingen die op tekeningniveau zijn aangebracht, blijven van kracht als de tekening vanwege een modelwijziging opnieuw wordt gegenereerd.

Als u een eigenschap wijzigt op aanzichtniveau, dan moet u niet naar de eigenschappen op tekeningniveau gaan en daar de dezelfde eigenschap wijzigen. Dit is omdat u de wijzigen die u zojuist hebt gemaakt voor een instelling op het aanzichtniveau kunt overschrijven, als u dezelfde instelling wijzigt op het tekeningniveau. Als u bijvoorbeeld de labelinstellingen op aanzichtniveau in een overzichttekening wijzigt en verschillende labelinstellingen voor verschillende aanzichten gebruikt en vervolgens de labelinstellingen op tekeningniveau wijzigt, dan worden de wijzigingen op aanzichtniveau in alle aanzichten overschreven door de wijzigingen op tekeningniveau.

Voorbeeldworkflow in een overzichttekening

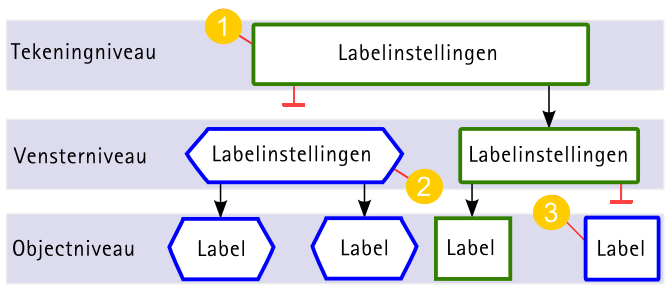

In de volgende afbeelding ziet u de werking van de drie eigenschapsniveaus in een overzichttekening. De kleur en vorm van het frame en de vorm van het label worden als voorbeeld gebruikt.

Als u de kleur en vorm van de commentaar naam wijzigt voor de hele tekening op tekeningniveau, worden de wijzigingen doorgegeven naar het vensterniveau en het objectniveau.
Als u de kleur en vorm van de commentaar naam in de geselecteerde aanzichten wijzigt, dan vinden de wijzigingen alleen plaats in de geselecteerde aanzichten. De eigenschappen worden niet gewijzigd in de gehele tekening.

Als u de kleur en vorm van het kader wijzigt op tekeningniveau nadat u deze hebt gewijzigd op aanzichtniveau in de geselecteerde aanzichten, dan overschrijven de wijzigingen op tekeningniveau de wijzigingen op aanzichtniveau in alle aanzichten.

Merk op dat aanzichteigenschappen en vensterlabelinstellingen zich anders gedragen dan de overige eigenschappen: als u deze wijzigt op tekeningniveau, dan wijzigen ze niet op aanzichtniveau. De schaal van het aanzicht blijft bijvoorbeeld op de instelling die u hebt ingesteld voor de afzonderlijke aanzichten.
Wanneer u de kleur en vorm van de commentaar naam in de geselecteerde labels wijzigt, worden de eigenschappen nergens anders gewijzigd, alleen in de geselecteerde labels. Als u de kleur en vorm van het labelkader wilt wijzigen op aanzicht- of tekeningniveau, worden de eigenschappen niet gewijzigd in de labels die u afzonderlijk op het objectniveau hebt gewijzigd.

Tekeningniveau-eigenschappen

U kunt de eigenschappen van de hele tekening wijzigen in de tekeningniveau-eigenschappen. Het tekeningniveau is het hoogste niveau voor eigenschappen in tekeningen.

Overzichttekeningen

U kunt op het niveau tekeningeigenschappen de tekeningnaam en -titel, tekeningopmaak, eigenschappen van de hoofdaanzichten, maatlijnen, labels en gebouwobjecten, beveiligingsinstellingen en de gebruikersattributen voor de tekening definiëren. U kunt ook selectiefilters definiëren die de gehele tekening beïnvloeden.
Als u de objecteigenschappen in de beschikbare subdialoogvensters wijzigt, dan beïnvloeden de wijzigingen alle aanzichten en objecten in de tekening. U kunt bijvoorbeeld de aanzichtschaal zodanig instellen dat deze hetzelfde is voor alle aanzichten of de kleur van het onderdeellabelkader zodanig instellen dat deze hetzelfde is voor alle onderdeellabels in de tekening.
U kunt automatische tekeninginstellingen definiëren voordat u de tekening maakt en deze ook wijzigen in een bestaande tekening.

Tekeningen van enkele onderdelen, merken en betonelementen

U kunt op het niveau van de tekeningeigenschappen de tekeningnaam en -titels, tekeningopmaak, te maken en enkele vensterinstellingen, enkele tekeningspecifieke doorsnede- en detailvensterinstellingen en de gebruikersattributen voor de tekening definiëren.
Er zijn ook enkele algemene instellingen voor alle vensters die betrekking hebben op bouten en lassen die u kunt beheren op tekeningniveau.
U kunt automatische tekeninginstellingen definiëren voordat u de tekening maakt en deze ook wijzigen in een bestaande tekening. U kunt de automatische tekeninginstellingen opslaan voor later gebruik.
U kunt het gebouwobject, het label, de maatlijn of de eigenschappen van het beveiligingsgebied niet direct instellen of wijzigen op het tekeningniveau in onderdeel-, merk- of betontekeningen.

Eigenschappen op aanzichtniveau

U kunt ook eigenschappen wijzigen op het tekeningaanzichtniveau, wat betekent dat u afzonderlijke instellingen in elk tekeningaanzicht kunt hebben:

U kunt op het aanzichtniveau eigenschappen met betrekking tot de aanzichten, de bemating, de beveiliging, de objecten van de structuur en de labels voor ieder aanzicht afzonderlijk opgeven. U kunt bijvoorbeeld definiëren dat alle labels in het bovenaanzicht een blauw kader hebben of dat laslabels alleen in het vooraanzicht worden weergegeven. U kunt ook selectiefilters definiëren die alleen de geselecteerde aanzichten beïnvloeden.
U kunt in onderdeel-, merk- en betontekeningen de aanzichten definiëren die u wilt maken en de automatische aanzichtspecifieke eigenschappen specificeren, voordat u een tekening maakt. Het is erg belangrijk om de eigenschappen op aanzichtniveau in eigenschappenbestanden op te slaan om de gewenste aanzichteigenschappen later te kunnen laden.
Dubbelklik in een geopende tekening op een aanzichtkader om eigenschappen op aanzichtniveau te wijzigen. U kunt ook meerdere aanzichten wijzigen door CTRL ingedrukt te houden en vervolgens te dubbelklikken op het vensterkader van een van de geselecteerde aanzichten.

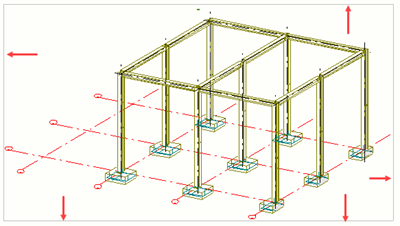

Tekeningaanzicht en vensterkader:
De wijzigingen gelden alleen in de aanzichten die u hebt geselecteerd. Als u bijvoorbeeld de lijnkleur van het onderdeellabel wijzigt, dan wijzigt de kleur van de onderdeellabellijn in alle onderdeellabels in de geselecteerde aanzichten.

Eigenschappencategorieën in de optiestructuur in de tekeningaanzichteigenschappen:
Als u een eigenschap op aanzichtniveau wijzigt, wijzig dezelfde eigenschap dan niet nogmaals op tekeningniveau (overzichttekeningen), omdat wijzigingen op tekeningniveau de wijzigingen op aanzichtniveau overschrijven.

Eigenschappen op objectniveau

U kunt ten slotte tekeningeigenschappen wijzigen op het objectniveau.

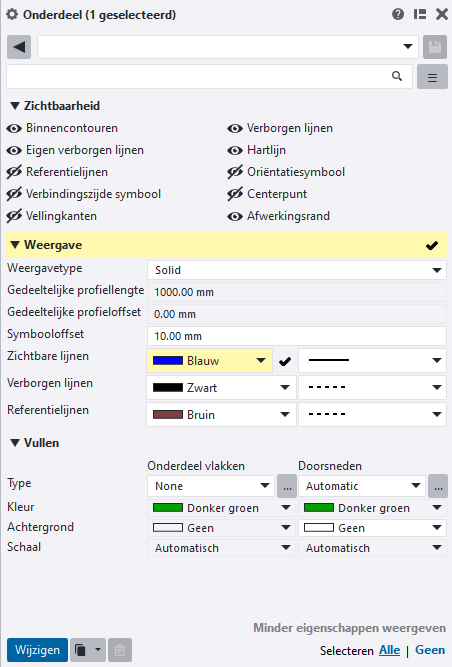

Klik in een geopende tekening op een object, bijvoorbeeld een onderdeel, en wijzig de objecteigenschappen om de eigenschappen van het object te wijzigen. Sommige objecten hebben geen eigenschappenvenster en de eigenschappen worden weergegeven in een dialoogvenster.
Als u de eigenschappen wijzigt, dan wijzigen de eigenschappen alleen voor de geselecteerde objecten. U kunt u meerdere objecten selecteren en de eigenschappen in al deze objecten wijzigen. U kunt de instellingen op objectniveau opslaan voor later gebruik.
Het is belangrijk om te onthouden dat wanneer u eigenschappen op objectniveau wijzigt, deze eigenschappen niet meer worden beïnvloed door de wijzigingen van eigenschappen op tekening- of aanzichtniveau.

Gedetailleerde objectniveau-instellingen

U kunt gedetailleerde objectniveau-instellingen maken en de instellingen op objectniveau toepassen op tekening- of vensterniveau. De functionaliteit van de gedetailleerde objectniveau-instellingen is gebaseerd op filters die de gewenste objecten en de instellingen op objectniveau selecteren die op de gedefinieerde objecten worden toegepast. In het onderstaande voorbeeld selecteert het filter 'kolommen' alle kolommen in de tekening en past de instellingen die 'part_blue' heten op objectniveau toe op de kolommen.

Gedetailleerde instellingen op objectniveau is een belangrijk hulpmiddel: U kunt een bepaalde eigenschap snel wijzigen voordat u tekeningen maakt, bijvoorbeeld de kleur van de wapening of de vorm van het labelkader. De objectniveau-instellingen overschrijven de eigenschapsinstellingen in de aanzicht- en tekeningniveau-eigenschappen. Wijzigingen aan instellingen op objectniveau die worden toegepast op tekeningniveau worden doorgegeven aan het aanzichtniveau als er geen objectniveau-instellingen zijn gedefinieerd op het vensterniveau. Als u objectniveau-instellingen op aanzichtniveau toepast, overschrijven deze de instellingen op tekeningniveau.
