Stanchion side profile (86)
Stanchion side profile (86)은 지지대를 스트링거 측면에 접합하는 프로파일을 생성합니다. 플레이트 프로파일은 스트링거에 용접되고 지지대는 플레이트에 볼트 체결됩니다.
생성된 객체
-
접합 플레이트
-
베어링 플레이트
-
볼트
-
용접부
용도
| 문제 | 설명 |
|---|---|
|
|
플레이트 프로파일은 스트링거에 용접되고 지지대는 플레이트에 볼트 체결됩니다. |
선택 순서
-
메인 부재를 선택합니다.
-
보조 부재를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
부재 식별 키
| 설명 | |
|---|---|
|
1 |
베어링 플레이트 |
그림 탭
그림 탭을 사용하여 접합 치수를 제어합니다.

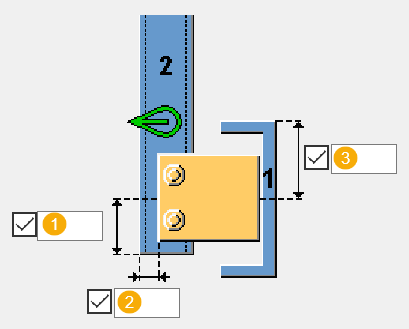

치수
| 설명 | |
|---|---|
|
1 |
보조 부재 하단 가장자리와 지지 플레이트 중심선 간 수직 거리. 기본적으로 거리는 0입니다. |
|
2 |
보조 부재 가장자리와 지지 플레이트 가장자리 간 수평 거리. 기본적으로 거리는 0입니다. |
|
3 |
지지 플레이트 수직 위치. 메인 부재 상부 가장자리에서 지지 플레이트 중심선까지의 거리를 정의합니다. 기본적으로 이 거리는 메인 부재 상부 가장자리에서 메인 부재 중심선까지의 거리와 같습니다. |
부재 탭
부재 탭을 사용하여 부재 속성을 정의합니다.
부재
| 옵션 | 설명 | 기본값 |
|---|---|---|
|
접합 플레이트 |
접합 플레이트의 두께 및 너비. |
기본적으로 접합 플레이트는 생성되지 않습니다. 생성할 플레이트의 두께를 입력합니다. |
|
지지 플레이트 |
지지 플레이트의 두께 및 높이. |
기본적으로 두께는 12 mm이며, 높이는 볼트 탭에 정의된 볼트 거리에 따라 결정됩니다. |
매개변수 탭
매개변수 탭을 사용하여 접합 플레이트 방향 및 모따기를 정의합니다.
플레이트 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 직사각형 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
직사각형 |
|
|
Diamond |
|
|
삼각형 |
|
|
원형 |
|
|
볼트에 의한 직사각형 플레이트 크기는 볼트 탭에 입력한 값에 따라 결정됩니다. |
|
|
볼트에 의한 원형 플레이트 크기는 볼트 탭에 입력한 값에 따라 결정됩니다. |
경사진 상황의 플레이트 방향
| 옵션 | 설명 |
|---|---|
|
|
기본값 보조 부재에 직각 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
보조 부재에 직각 |
|
|
메인 부재 지향 |
플레이트 방향
| 옵션 | 설명 |
|---|---|
|
|
기본값 수평 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
직각 |
|
|
수평 |
모따기 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다. |
|
|
모따기 없음 |
|
|
선 모따기 수평 및 수직 모따기 치수를 정의합니다. |
|
|
원형 모따기 모따기 반경을 정의합니다. |
볼트 탭
볼트 탭을 사용하여 볼트 그룹 치수 및 볼트 속성을 정의합니다.

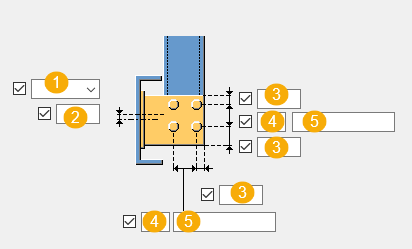

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
|
|
2 |
수평 볼트 그룹 위치에 대한 치수. |
|
3 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
4 |
볼트 개수 |
|
5 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
S 볼트 탭
S 볼트 탭을 사용하여 보조 부재 볼트 그룹 치수 및 볼트 속성을 정의합니다.

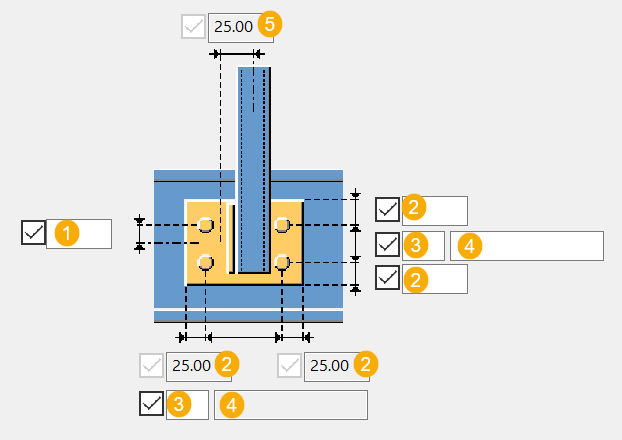

볼트 그룹 치수
| 설명 | |
|---|---|
|
1 |
수직 볼트 그룹 위치에 대한 치수. |
|
2 |
볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다. |
|
3 |
볼트 개수 |
|
4 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
|
5 |
수평 볼트 그룹 위치에 대한 치수. |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
볼트의 지그재그
|
옵션 |
설명 |
|---|---|
|
|
기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
지그재그 아님 |
|
|
지그재그 유형 1 |
|
|
지그재그 유형 2 |
|
|
지그재그 유형 3 |
|
|
지그재그 유형 4 |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
