재질

등급을 정의합니다.

이 설정은 크기 설정에 연결됩니다.

크기

크기를 정의합니다.

... 버튼을 클릭하여 철근 선택 대화 상자를 엽니다. 크기를 선택하면 등급 값에도 영향을 미칩니다.

왼쪽 단부 상태

오른쪽 단부 상태

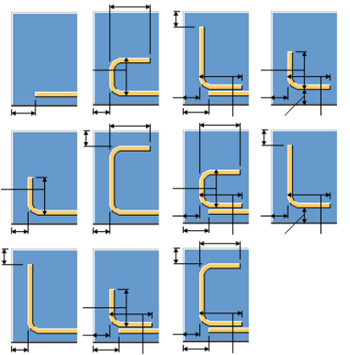

핀 철근의 왼쪽 및 오른쪽 엔드 후크 유형을 선택합니다.

• 기본값(후크 없음)



• 90º



• 135º



• 180



• -180



• -135



• -90



• -45



• 45



왼쪽 굽힘 길이

왼쪽 단부 연장부의 길이를 정의합니다.

길이를 정의하려면 왼쪽 단부 상태에서 기본값 외의 값을 선택합니다.

오른쪽 굽힘 길이

오른쪽 단부 연장부의 길이를 정의합니다.

길이를 정의하려면 오른쪽 단부 상태에서 기본값 외의 값을 선택합니다.

1

핀 철근의 형상을 선택합니다.

2

수직 치수를 정의합니다.

3

철근 1 및 2를 모두 생성할지 둘 중 하나만 생성할지 선택합니다.

1

측면부터 핀 철근 오프셋을 설정합니다.

2

생성할 핀 철근을 정의합니다.

점으로 표시되는 철근은 생성되지 않습니다.

간격 수:

영역에 대해 생성되는 간격의 수를 정의합니다.

간격

영역에 대해 간격 값을 정의합니다.

길이

영역의 길이를 정의합니다. 간격 수를 비워 둘 경우 길이가 사용됩니다.

수평 간격

핀 철근의 수평 간격을 정의합니다.

이 설정은 수평 및 수직 다른 간격을 예로 설정한 경우에 사용할 수 있습니다.

수직 간격

핀 철근의 수직 간격을 정의합니다.

이 설정은 수평 및 수직 다른 간격을 예로 설정한 경우에 사용할 수 있습니다.

1

홀 및 노치의 최소 피복두께를 정의합니다.

1

핀 사이의 핀 간격 값. 이 값은 리세스 길이가 정의된 값(이미지의 2 및 3) 사이에 있는 경우 간격을 생성하는 데 사용됩니다. 그렇지 않은 경우에는 영역에 대해 정의된 간격 값을 사용하여 간격이 생성됩니다.

2

리세스의 최소 길이

3

리세스의 최대 길이

생성 방법

핀 철근 간격을 정의하는 방법을 선택합니다.

• 정확한 간격 기준을 선택하면 각 핀 철근 사이에 고정된 간격을 생성합니다.

• 첫번째와 마지막 간격은 유동적으로 나머지는 정확한 간격 값 기준 옵션을 선택하면 철근 사이에 규칙적으로 고정 간격이 생성됩니다. 첫 번째와 마지막 간격의 조정으로 철근이 고르게 분산됩니다.

수평 및 수직 다른 간격

설정을 변경하지 않고 벽체의 여러 가장자리를 보강할지 여부를 선택합니다.

개구부 고려

개구부를 고려할지 여부와 철근 그룹 생성 방법을 선택합니다.

철근 생성

가장자리 철근 생성 여부를 선택합니다.

Standard 철근

첫 번째 철근 그룹의 등급 및 크기를 정의합니다.

두 번째 그룹 생성

두 번째 철근 그룹 생성 여부를 선택합니다.

두 번째 철근 그룹의 등급 및 크기를 정의합니다.

1

간격 값이나 가장자리 철근 개수를 정의합니다. 첫 번째 및 두 번째 철근 그룹을 별도로 정의할 수 있습니다.

2

생성할 철근을 정의합니다.

점으로 표시되는 철근은 생성되지 않습니다.

3

그룹의 가장자리 거리를 정의합니다.

설명

설명 UDA에 내용을 추가합니다.

이름

도면 및 레포트에 표시되는 이름.

클래스

철근의 클래스 번호입니다.

시리즈

철근 번호의 접두사입니다.

시작 번호

철근 번호의 시작 번호입니다.

아니오

핀 철근이 회전하지 않습니다.

X 주위

핀 철근이 x 축을 중심으로 회전합니다.

Y 주위

핀 철근이 y 축을 중심으로 회전합니다.

철근 어셈블리로 생성

예를 선택하여 모든 철근을 하나의 철근 어셈블리로 생성하고 이를 입력된 부재의 콘크리트 부재에 포함합니다.

철근 어셈블리 유형

철근 어셈블리 유형을 선택

유형을 선택하지 않으면 철근 어셈블리의 기본값이 사용됩니다.

이름, 접두사, 시작 번호

이름, 접두사 및 시작 번호를 정의합니다.

정의하지 않으면, 철근 어셈블리의 기본값이 사용됩니다.

다음 항목에 연결

철근 어셈블리를 연결할 부재(메인 부재 또는 인접 부재)를 선택합니다.

구성 탭에서 인접 부재 선택 기준을 정의합니다.

굽힘 반경

핀 철근 및 가장자리 철근의 굽힘 반경을 정의합니다.

• rebar_database.inp

  주 철근 및 타이/스트럽의 경우 철근 카탈로그에 정의된 반경 값이 사용됩니다.

  rebar_database.inp 파일은 기본적으로 \profil 폴더에 위치합니다.

• 직경 기준

  반경이 철근 직경을 입력된 값으로 곱하여 계산됩니다.

• 굽힘 반경

  굽힘 반경의 고정 값을 정의합니다.

외부 지오메트리 검색

부재 컷이 콘크리트 부재 내부에서 감지되는 방식을 정의합니다. 이 설정은 일반적으로 콘크리트 부재에 리세스 컷이 있을 때 필요합니다.

재질의 거리 설정 및 평면에서의 위치의 옵션을 사용하여 부재 컷을 검색하는 데 사용하는 평면을 이동합니다.

프로파일을 포함한 지오메트리 그리기를 예로 설정하면 모델에서 평면 위치가 시각화됩니다.

프로파일을 포함한 지오메트리 그리기

참고선을 생성하여 부재 컷 감지 평면의 위치를 시각화할지 여부를 선택합니다.

재질의 거리에서 위치를 변경할 수 있습니다.

축 그리기

컴포넌트의 내부 좌표계를 시각화할지 여부를 선택합니다.

예를 선택하면 컴포넌트 축에 원점에서 시작하고 원형 직경을 가진 작은 부재 3개가 생성됩니다. 이를 통해 컴포넌트를 설정하고 컴포넌트 방향을 보다 명확하게 할 수 있습니다.

아니요를 선택하면 시각화를 제거합니다.

다음 항목에 핀 부착

다음 항목에 가장자리 철근 접합

핀 및 가장자리 철근을 메인 부재에 연결할지 인접 부재 연결할지 여부를 선택합니다.

인접 찾기

인접 부재를 식별하는 방법(이름 기준 또는 클래스 기준)을 정의합니다.

콘크리트 부재 지오메트리

선택한 부재 외부의 관련 콘크리트 부재 전체에 대해 철근을 생성하려면 예를 선택합니다.
