Rebar in beam (90)
Rebar in beam (90)는 콘크리트 보에 철근을 추가합니다.
생성되는 부재

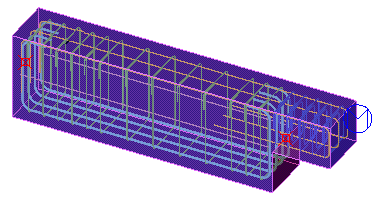

완전한 철근 구조: 콘크리트 부재에 스트럽 및 수직 철근이 생성됩니다.
다음에 사용
|
문제 |
자세한 정보 |
|---|---|
|
|
콘크리트 보의 철근. |
|
|
콘크리트 기둥의 철근. |
사용 금지
이 컴포넌트를 사용하여 콘크리트 부재에 철근을 추가합니다.
시작 전
컴포넌트를 생성하기 전에 먼저 콘크리트 부재를 생성해야 합니다.
주 하단 철근 탭
주 하단 철근 탭을 사용하여 하단 철근의 속성을 정의합니다.
속성
|
옵션 |
설명 |
|---|---|
|
재질 |
주 하단 철근의 등급을 정의합니다. 이 필드는 크기 필드와 협력합니다. |
|
크기 |
주 하단 철근의 직경을 정의합니다. 필드 오른쪽의 ... 버튼을 누르면 철근 선택 대화 상자가 열립니다. 대화 상자에서 등급 및 함께 제공되는 직경을 선택할 수 있습니다. 주: 크기를 선택하면 등급 필드의 값이 재정의됩니다.
|
|
왼쪽 굽힘 길이 |
왼쪽 단부 연장부의 길이를 정의합니다. |
|
오른쪽 굽힘 길이 |
오른쪽 단부 연장부의 길이를 정의합니다. |
왼쪽/오른쪽 단부 상태
왼쪽 및 오른쪽의 철근 단부 상태를 정의하는 선택 목록. 옵션은 다음과 같습니다.
|
선택 목록 항목 |
예 |
|---|---|
|
기본값 |
|
|
90º |
|
|
135º |
|
|
180 |
|
|
-180 |
|
|
-135 |
|
|
-90 |
|
|
-45 |
|
|
45 |
|
생성하지 않을 철근 번호
생성하지 말아야 할 철근을 정의하는 선택 목록. 옵션은 다음과 같습니다.
|
선택 목록 항목 |
예 |
|---|---|
|
|
|
|
|
|
|
|
생성 방법
이 필드는 철근 생성 방식을 정의합니다. 다음 세 가지 옵션이 있습니다.
|
옵션 |
설명 |
|---|---|
|
철근 없음 |
하단 철근을 생성하지 않습니다. |
|
철근 개수 |
고정된 개수의 철근이 생성됩니다. 철근 사이의 간격이 자동으로 계산됩니다. |
|
간격 기준 |
함께 제공되는 필드가 활성화됩니다. 입력한 값은 철근의 고정 간격입니다. 철근 개수는 자동으로 계산됩니다. |
위치 및 거리
이 탭의 오른쪽 상단에 그림 및 일부 선택 목록이 표시됩니다. 이러한 필드 및 목록은 위치와 철근 거리를 정의합니다.
거리 필드는 철근 크기를 정의하는 데 사용됩니다. 선택 목록은 위치 조절을 위한 것입니다. 다음은 왼쪽의 위치 조절 철근에 대한 몇 가지 예입니다.
|
선택 목록 항목 |
설명 |
예 |
|---|---|---|
|
|
부재 가장자리가 철근 위치 조절의 기준이 됩니다. |
|
|
|
콘크리트 부재의 기준점이 철근 위치 조절의 기준이 됩니다. |
|
|
|
선택한 위치가 기준이 됩니다. |
|
|
|
상단 부재 컷의 가장자리가 철근 위치 조절의 기준이 됩니다. |
|
|
|
하단 부재 컷의 가장자리가 철근 위치 조절의 기준이 됩니다. |
|
|
|
콘크리트 부재의 중심선이 철근 위치 조절의 기준이 됩니다. |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
형상 및 패턴
선택 목록 및 입력 필드는 철근 형상, 철근 패턴 및 철근 분산을 정의하는 데 사용됩니다.
탭 왼쪽 하단의 일부 선택 항목은 하단 철근의 형상 및 분산을 정의하는 데 사용할 수 있습니다.
A - 철근의 형상
이 선택 목록은 콘크리트 부재 양쪽 단부에 있는 철근의 공통 형상을 정의합니다. 일부 형상의 경우 거리를 입력할 수 있습니다(B).
B - 거리 필드
이 거리 필드는 두 개의 철근 형상에만 적용됩니다(A).
C - 철근 패턴
철근 패턴을 정의하기 위한 선택 목록. 선택 목록에는 다음 6가지 옵션이 있습니다.
D - 세로 방향으로 부재 컷 고려
이 선택 목록은 철근 위치를 조절할 때 콘크리트 부재의 부재 컷을 고려해야 하는지 여부를 정의합니다.
|
선택 목록 항목 |
예 |
|---|---|
|
|
|
|
|
|
E - 수직 방향으로 부재 컷 고려
이 선택 목록에는 철근 형상이 수직 방향으로 부재 컷을 고려해야 하는지 여부를 정의하는 옵션이 포함됩니다. 상단 쪽 및 하단 쪽 모두에 대해 위치 조절을 정의할 수 있습니다. 예:
|
선택 목록 항목 |
예 |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
왼쪽 탭
왼쪽 탭을 사용하여 왼쪽에 있는 수평 철근의 속성을 생성하고 정의합니다.
생성할 수 있는 철근은 (주 철근과 마찬가지로) 세로 방향으로 배치되나 이제 굽힘은 수평으로 생성됩니다. 이 탭의 옵션(철근 형상, 치수, 철근 개수 및 철근 분산 정의)은 주 하단 철근 탭의 옵션과 비슷합니다.
이 탭을 사용하여 생성할 수 있는 철근의 예:
오른쪽 탭
오른쪽 탭을 사용하여 오른쪽에 있는 수평 철근의 속성을 생성하고 정의합니다.
왼쪽 탭과 비슷하지만, 기준이 부재의 오른쪽입니다.
스트럽 탭
스트럽 탭을 사용하여 콘크리트 부재의 첫 번째 단면에서 스트럽 치수를 정의합니다.

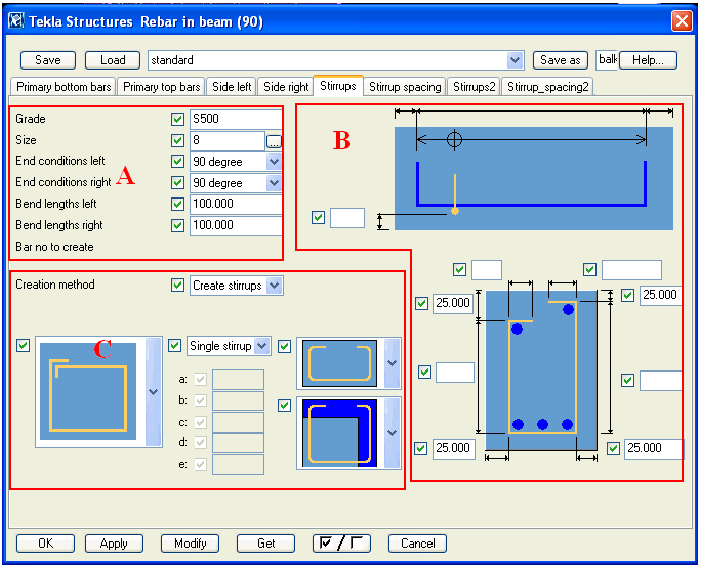

아래 그림에서는 옵션이 그룹화되어 있습니다.
단면 A - 스트럽 치수
|
옵션 |
설명 |
|---|---|
|
재질 |
주 하단 철근의 등급을 정의합니다. 이 필드는 크기 필드와 협력합니다. |
|
크기 |
주 하단 철근의 직경을 정의합니다. 필드 오른쪽의 ... 버튼을 누르면 철근 선택 대화 상자가 열립니다. 대화 상자에서 등급 및 함께 제공되는 직경을 선택할 수 있습니다. 주: 크기를 선택하면 등급 필드의 값이 재정의됩니다.
|
|
왼쪽 굽힘 길이 |
왼쪽 단부 연장부의 길이를 정의합니다. |
|
오른쪽 굽힘 길이 |
오른쪽 단부 연장부의 길이를 정의합니다. |
단면 B - 스트럽 치수
입력 필드 1개는 콘크리트 부재의 하단 쪽부터 스트럽의 하단 쪽까지 고정 거리를 정의하는 데 사용 가능합니다.
이 단면의 하단 쪽에 있는 입력 필드는 스트럽의 오프셋, 너비 및 높이를 정의합니다.
단면 C - 스트럽 형상
이 섹션에서는 스트럽의 일반 형상이 정의됩니다.
먼저 스트럽 생성 옵션이 있습니다. 이 선택 목록에는 다음 세 가지 옵션이 있습니다.
-
아니요 - 스트럽이 생성되지 않음
-
한 그룹으로 - 스트럽이 하나의 그룹으로 생성됨
-
개별 그룹으로 - 스트럽이 개별 그룹으로 생성됨
스트럽의 일반 형상을 정의할 수 있습니다. 선택 목록에서 형상을 선택할 수 있습니다.
|
선택 목록 항목 |
설명 |
예 |
|---|---|---|
|
|
스트럽이 생성되지 않음 |
|
|
|
U자형 스트럽 |
|
|
|
C자형 내부 |
|
|
|
폐쇄형 상자 |
|
|
|
폐쇄형 상자 중복 |
|
|
|
분할된 스트럽 |
|
|
|
분할된 스트럽 중복 |
|
|
|
이중 U자형 |
|
|
|
단일 U자형 왼쪽 |
|
|
|
단일 U자형 오른쪽 |
|
스트럽 회전
스트럽의 회전은 아래 선택 목록을 사용해 설정할 수 있습니다. 선택 목록에는 다음 4가지 옵션이 있으며 각 옵션은 스트럽을 시계 반대 방향으로 90º 회전시킵니다.
스트럽 간격 탭
스트럽 간격 탭을 사용하여 콘크리트 부재를 따라 스트럽의 분산을 정의합니다.
분산을 위해 6개의 영역을 정의할 수 있습니다. 각 영역마다 스트럽 개수를 설정할 수 있습니다. 스트럽 간 거리는 다음 두 가지 방법으로 정의할 수 있습니다.
-
각 스트럽 사이의 고정 간격.
-
외부 스트럽 사이의 거리. (그다음 스트럽 개수로 나누어 이 거리에서 간격을 계산합니다.)
예:
|
선택 목록 항목 |
예 |
|---|---|
|
|
|
|
|
|
스트럽 2 탭
스트럽 2 탭을 사용하여 두 번째 스트럽 그룹을 정의합니다.
콘크리트 부재의 형상이 균일하지 않은 경우에 이 탭을 사용할 수 있습니다. 예를 들어 부재 컷이 적용되는 경우 해당 영역에 다양한 스트럽이 필요할 수 있습니다.
|
|
스트럽 2 |
|
|
스트럽 |
스트럽 2 간격 탭
스트럽 2 간격 탭을 사용하여 두 번째 스트럽 그룹의 간격을 정의합니다.
스트럽 3 탭
스트럽 3 탭을 사용하여 세 번째 스트럽 그룹을 정의합니다.
콘크리트 부재에 여러 부재 컷이 포함되는 경우에 이 탭이 필요할 수 있습니다. 각 영역마다 스트럽 속성을 구성할 수 있습니다.
예제:
|
|
스트럽 2 |
|
|
스트럽 |
|
|
스트럽 3 |
스트럽 3 간격 탭
스트럽 3 간격 탭을 사용하여 세 번째 스트럽 그룹의 간격을 정의합니다.
고급 탭
고급 탭을 사용하여 철근과 스트럽의 이름 지정 및 넘버링 속성을 정의합니다.
다음 정보를 추가할 수 있습니다.
-
설명
-
이름
-
철근 프로파일
기본 이름
주 하단 철근
RB
주 상단 철근
RB
왼쪽
RB
오른쪽
RB
스트럽
스트럽
스트럽2
스트럽
스트럽3
스트럽
-
클래스
클래스 필드를 비워 두면 다음 기본 클래스가 사용됩니다.
철근 프로파일
기본 클래스
주 하단 철근
201
주 상단 철근
202
왼쪽
203
오른쪽
204
스트럽
301
스트럽2
302
스트럽3
303
-
시리즈
이 필드를 비워 두면 모든 철근 프로파일의 접두사가 비어 있게 됩니다.
-
시작 번호
이 필드를 비워 두면 Tekla Structures가 모든 철근 프로파일에 기본 시작 번호로 '1'을 사용합니다.
구성 탭
구성 탭을 사용하여 굽힘 반경 및 회전을 정의합니다.
굽힘 반경
메인 철근과 스트럽에 대해 굽힘 반경을 별도로 설정할 수 있습니다. 또한 메인 굽힘 및 후크형 굽힘에 대해 반경을 별도로 설정할 수 있습니다.
다음 세 가지 방법으로 굽힘 반경을 결정할 수 있습니다.
|
선택 목록 항목 |
설명 |
|---|---|
|
rebar_database.inp |
구성 파일 rebar_database.inp에서 굽힘 반경이 결정됩니다. 이 파일은 profil 폴더에 위치합니다. |
|
직경 기준 |
이 옵션에서 반경은 철근 직경을 입력된 계수로 곱하여 계산됩니다. |
|
굽힘 반경 |
이 옵션을 사용하여 굽힘 반경에 고정 값을 사용합니다. |
회전
선택 목록에서 콘크리트 부재의 전체 철근 구조의 방향을 결정합니다. 선택 목록에는 네 가지 옵션이 포함되어 있으며, 각 항목은 90도 회전을 나타냅니다.
