1. [鋼材] タブで、Shift キーを押しながら ボルト [] をクリックします。

   プロパティ パネルで [ボルト] プロパティが開き、次のコンテキスト ツールバーが表示されます。



2. 必要に応じて、[ボルト] プロパティを変更します。

   たとえば、[ボルトグループ] 設定は最終結果に影響を与えます。ボルト グループの形状、グループ内のボルトの数、およびボルトの間隔。例については、以下の「ボルト グループの形状」セクションを参照してください。

   孔のプロパティを定義するには、[ボルト] プロパティの [孔] 設定を使用します。

3. モデル内のパーツの上にマウス ポインタを合わせると、ボルトのプレビューが表示されます。

   部材面を使用するオプション および では、マウス ポインターに最も近い部材面の縁端がプレビューの基準として選択されます。ボルト グループ方向は、この縁端に対して垂直になります。

   プレビューではボルトの頭が×印で表示されます。例:



4. 寸法をプレビューに表示するかどうかを調整するには、コンテキスト ツールバーの をクリックします。次に、[内部寸法] をクリックして、グループ内のボルト間の寸法を表示または非表示にします。
5. ボルトを配置するときに部材の中心線にスナップする場合は、コンテキスト ツールバーの をクリックします。次に、梁および柱などのプロファイルの中心線を表示するか、平面の中心線を表示するか、またはその両方を表示するかを選択します。
6. ボルトの作成方法と配置方法を選択します。コンテキスト ツールバーのボタンをクリックして、 部材面、 部材と面、または 部材と点 の 3 つの方法のいずれかを選択します。次に、以下の関連の手順に従います。

   位置を指定する際は、数値スナップ など、さまざまなスナップ方法を使用したり、Ctrl を押しながら一時参照点を作成したりすることができます。

   ボルトの方向を180° 変更する必要がある場合は、コンテキスト ツールバーの をクリックします。 をクリックしても、ボルトの方向が反転するだけです。特殊孔の順序や孔の位置など、ボルトの他のプロパティは維持されます。

   目的	操作方法
   部材面を使用してボルトを作成する	コンテキスト ツールバーで、 をクリックします。 部材面上の位置を選択します。 縁端の方向を一時的にロックするには、Alt キーを押したまま指示します。 Tekla Structures が、[カット長さ] プロパティの [ボルト] 値を使用して、接続する部材を選択します。 一番大きい部材がメイン部材になり、副部材は見つかった順番になります。
   接続する部材に基づき、部材面を使用してボルトを作成する	コンテキスト ツールバーで、 をクリックします。 副部材をボルト留めするメイン部材を選択します。 副部材を選択します。 マウスの中ボタンをクリックして部材の選択を完了します。 部材面上の位置を選択します。 縁端の方向を一時的にロックするには、Alt キーを押したまま指示します。 Tekla Structures が、選択された部材に基づいてボルトのカット長さを計算し、[ボルト] プロパティで [カット長さ] の値を修正します。
   接続する部材に基づき、2 点を選択してボルトを作成します	コンテキスト ツールバーで、 をクリックします。 副部材をボルト留めするメイン部材を選択します。 副部材を選択します。 マウスの中ボタンをクリックして部材の選択を完了します。 ボルト グループの原点となる点をピックします。 2 番目の点をピックしてボルト グループの X 軸方向を設定します。 Tekla Structures では、ボルト グループの位置は、次の値を使用して決定します。ボルト グループの X 軸と作業平面を使用して決定されます。最初に指示した点であるボルト グループの原点が寸法の基準となります。Tekla Structures では、2 番目に指示された点を使用してボルト グループの X 方向が設定されます。ボルト グループの作成時には、接続する部材に十分近い位置にある点をピックすることが重要な条件となります。

1. [鋼材] タブで、Shift キーを押しながら [ボルト] をクリックして、[ボルト] プロパティを開きます。
2. [ボルトグループ] で、[パターン] リストから [配列] を選択します。
3. [ボルト間隔X] および [ボルト間隔Y] ボックスに、「0」を入力します。
4. ボルト グループを作成する場合と同じ方法でボルトを作成します。上記のテーブルの手順を参照してください。

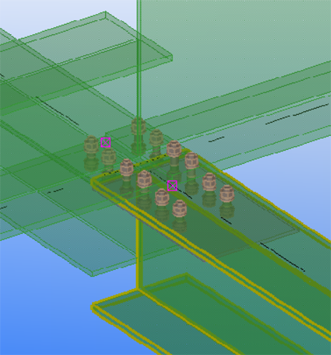

[オートボルト] コンポーネントを使用して、部材を近接する部材、シム プレート、スプライス プレート、またはその他のプレートにボルト付けします。[オートボルト] は部材の回転に従います。また、作業平面を設定しなくて済むように最適な回転を見つけます。[オートボルト] を使用すると、1 つのボルト グループを多くの部材にまたがって適用できます。これにより、たとえば、スプライスを単一のグループとして管理できます。

1. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
2. 検索ボックスに「オートボルト」と入力します。
3. カタログで [オートボルト] をダブルクリックして、[オートボルト] ダイアログ ボックスを開きます。
4. ボルトのプロパティを定義します。
5. 必要に応じて、部材許容範囲を一時的な線として表示し、ボルトを作成しない場合でもボルトが配置されるべき位置を表示することができます。

   • 一時的な線を表示しない場合は、ダイアログ ボックスの下部にあるリストで を選択します。

   • 一時的な線を表示する場合は、ダイアログ ボックスの下部にあるリストで を選択します。

   一時的な線を削除するには、ビューを右クリックし、[ビューの再描画] を選択します。

6. 適用 をクリックします。
7. メイン部材を選択します。

   [オートボルト] は、この部材を使用して最適な回転を識別します。この部材が製品のメイン部材となります。

8. 副部材を選択します。
9. マウスの中ボタンをクリックします。
10. 1 つ目と 2 つ目の位置をピックして、ボルト グループの方向を定義します。





    ピックした位置によって、すべての平行部材面とボルトの最適な平面および位置を見つけるために使用される線が定義されます。平面は、次のように選択されます。

    1. 線の投影が最も長い面

    2. 投影が同じ長さの面が 2 つある場合、線に近い方の面

    3. 接近している面が 2 つある場合、長い方の面

    たとえば、特殊な部材プロファイルの場合、目的の面に近い点を選択するとボルトが正しく配置されます。



ボルトを作成する別の方法として、最初にボルト グループを含むコンポーネントを適用し、コンポーネントを分解することもできます。

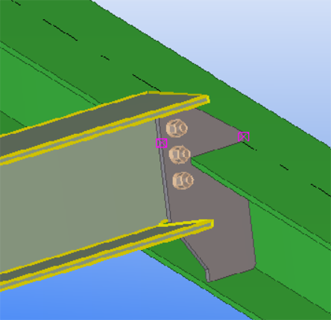

1. ボルト グループを含むコンポーネントを適用します。

   たとえば、ボルト接合のエンド プレートを使用して梁を別の梁、または柱に接続します。

2. コンポーネントを分解 します。
   1. 分解するコンポーネントを選択します。
   2. 右クリックして [コンポーネントの分解] を選択します。

      Tekla Structures により、コンポーネントに含まれているオブジェクトが分離されます。

3. ボルト グループを変更します。
   1. ボルト グループを選択し、ダブルクリックしてプロパティを開きます。
   2. プロパティを変更します。
   3. [変更] をクリックします。

ボルト グループが接続する部材を変更することができます。

1. [鋼材] タブで [ボルト部材] をクリックします。
2. ボルト グループを選択します。
3. メイン部材と副部材を再度選択します。
4. マウスの中ボタンをクリックして部材の選択を完了します。
