マークの結合

Tekla Structures
2022
Tekla Structures

マークの結合

マークを結合して図面内のマーク数を減らし、図面をより簡潔にすることができます。マークの内容が一致する場合、マークを結合できます。図面を作成する前に、開いている図面の図面プロパティでマークを自動的に結合できます。また、最終図面で手動でマークを結合することもできます。

自動結合の詳細については、「マークの自動結合」を参照してください。

結合設定などのマーク プロパティの詳細については、「マーク プロパティ - [内容]タブ、[一般]タブ、[結合]タブ、および [表示設定] タブ」を参照してください。

結合部材マーク

結合部材マークは、図面内の類似する部材に対して、各部材に別個のマークがあるのではなく、部材マークが 1 つしか使用されていないことを意味します。 結合部材マークには含まれている部材数が示され、定義した部材マークの内容、および手前側情報と向う側情報が含まれます。 マークは、メイン部材の X 方向でのみ結合されます。

Tekla Structures で図面に表示される部材のマークが結合されるのは、次のような場合です。

  • 複数の副部材が同じメイン部材に溶接またはボルト接合される。

  • 複数の部材が同一線上にある。

  • 部材間の距離が等間隔である。

  • 複数の部材に同じ部材マークが付けられている。

  • 部材間の距離が、詳細設定 XS_PART_MERGE_MAX_DISTANCE で設定された距離よりも短い。

  • 詳細設定 XS_MIN_MERGE_PART_COUNT で設定されている数と少なくとも同じ数の部材が配列に含まれている。

制限事項

  • 同一製品の一部ではない部材マーク (製品マーク) を結合することはできません。

  • Tekla Structures では、隣接部材のマークは結合されません。

マーク結合の詳細設定

部材マークの結合には、以下の詳細設定が役立つ場合があります。

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTIX_FOR_MERGED_PART_MARK

XS_NS_POSTIX_FOR_MERGED_PART_MARK

XS_FS_POSTIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

例

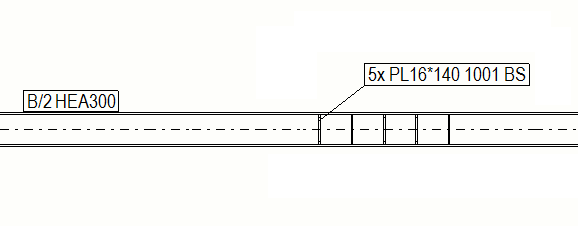

以下の例では、HEA300 梁 (メイン部材) の X 方向に部材マークが結合されています。

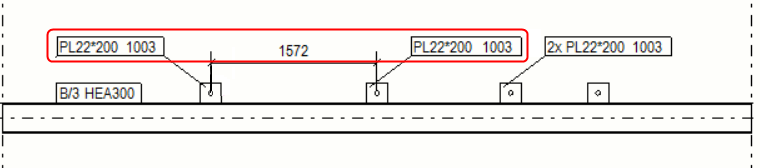

次の例では、左端の 2 つの部材マークが結合されていません。これは、これらのマーク間の距離が離れすぎているためです。

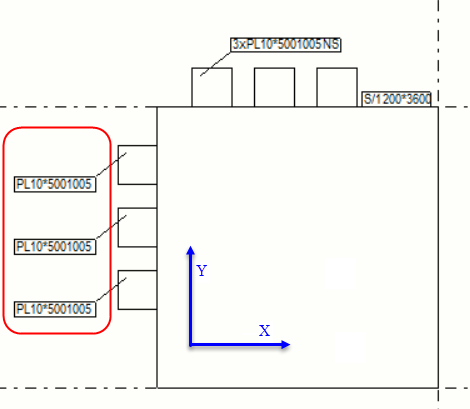

以下の例では、マークは X 方向 (この例では水平方向) にのみ結合されるため、Y 方向のマークは結合されません。

手動での部材マークまたはボルト マークの結合

  1. 部材マークまたはボルト マークを結合する図面を開き、マークが表示されることを確認します。
  2. 結合するマークを選択します。

    マークは同じ内容である必要があります。 まだ結合されていないボルト マークのみ結合できる点に注意してください。

  3. 右クリックして [マークの結合] を選択します。
  4. 引出し線の設定を変更する場合、結合マークをダブルクリックします。
  5. [一般] タブで、[結合マーク] リストのいずれかのオプションを選択します。

    • グループ毎に引き出し線一つ: 部材グループごとに 1 つの引出し線を作成します。

    • 一行毎に引出し線: マークを結合して、部材の列ごとに 1 つの引出し線を作成します。

    • 平行引出し線: マークを結合し、平行引出し線を作成します。

    • 引出し線を一点に集中: マークを結合し、すべての引出し線を 1 つの点に対して引きます。

  6. 使用する引出し線タイプと矢印を選択します。
  7. 結合されたマークを分割する場合は、分割するマークを選択し、右クリックして [マークの分割] を選択します。

何らかの理由で部材マークの結合に失敗した場合、ステータスバーに 「マーク プロパティが一致しないため、すべてのマークを結合できませんでした」というエラー メッセージ表示されます。

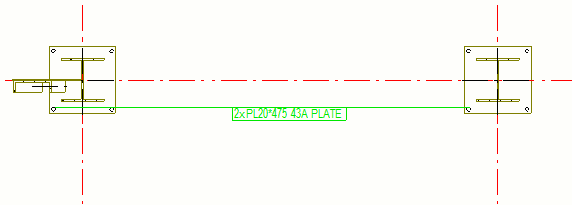

次の例では、[引出し線を一点に集中] が選択されており、引出し線がマーク枠から関連する各部材に引かれています。

ヒント:

また、結合する前に、部材マークの結合設定を変更することもできます。 これを行うには、[図面] タブで、プロパティ(P) > 部材マーク をクリックします。 必要に応じて [一般] タブでプロパティを調整して、[OK] をクリックします。

結合鉄筋マーク

Tekla Structures では、鉄筋の類似の鉄筋マークを自動的に結合できます。また、手動で鉄筋マークを結合することもできます。結合される鉄筋マークには、複数のブロックおよびその他の情報が含まれます。ブロックは類似した複数のマークを集約します。

図面内の鉄筋マークを結合するには、鉄筋をモデル内のコンクリート部材またはキャスト ユニットに接続する必要があります。

Tekla Structures によって、図面に表示される鉄筋のマークが結合されるのは、次のような場合です。

  • 鉄筋が同じコンクリート部材またはキャスト ユニットに属している。
  • 鉄筋の方向が同じである。
  • 鉄筋マークが同じある。
  • 鉄筋が互いに近い場所にある。
  • すべての鉄筋を通って直線を引くことができる。

鉄筋マークの手動結合

  1. 鉄筋マークを結合する図面を開き、マークが表示されることを確認します。
  2. [図面] タブで プロパティ > 結合鉄筋マーク をクリックします。
  3. 必要に応じて結合プロパティを変更し、[OK] をクリックします。
  4. 図面で結合する鉄筋マークを選択します。
  5. 右クリックで表示されるポップアップ メニューから [マージ] を選択します。
  6. 結合されたマークを分割する場合は、分割するマークを選択し、右クリックして [マークの分割] を選択します。

結合と互換性のない設定または設定の他のエラーが原因で鉄筋マークの結合が失敗する場合、 "すべてのマークを結合できませんでした。適用されている結合鉄筋マーク設定を確認してください" という新しいエラー メッセージが表示されます。

複数の鉄筋マークを結合するとき、マーク テキストが非常に長い場合はエラー メッセージが表示され、マークが結合されないことに注意してください。

図面プロパティの調整によるマークの結合

最終図面で、図面プロパティを調整してマークを結合することもできます。

図面プロパティを通じて結合を有効にするには、次のようにします。

  1. 図面を開きます。
  2. 図面の背景をダブルクリックして、図面プロパティを開きます。
  3. 図面タイプに応じて、次のいずれかを行います。
図面タイプ マークの表示設定の調整

キャスト ユニット図

  1. 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。

    結合は、ビューごとに個別に設定する必要があります。

  2. オプション ツリーでマーク タイプをクリックします。 たとえば、[部材マーク] をクリックします。

  3. [一般] タブを開き、[マーク結合] を [オン] に設定します。

  4. [結合マーク] で、次のいずれかを選択します。

    • グループ毎に引き出し線一つ: 部材グループごとに 1 つの引出し線を作成します。

    • 一行毎に引出し線: マークを結合して、部材の列ごとに 1 つの引出し線を作成します。

    • 平行引出し線: マークを結合し、平行引出し線を作成します。

    • 引出し線を一点に集中: マークを結合し、すべての引出し線を 1 つの点に対して引きます。

  5. 使用する引出し線タイプと矢印を選択します。

  6. 鉄筋マークを結合するには、オプション ツリーの [鉄筋マーク] をクリックし、[結合] タブに移動します。

    • [同一キャストユニットに同じマーク] で、次のいずれかを選択します。

      • [グループ毎に引き出し線一つ] を選択すると、鉄筋グループごとに 1 つの引出し線が作成されます。

      • 一行毎に引出し線: マークを結合し、鉄筋の列ごとに 1 つの引出し線を作成します。

      • 平行引出し線: マークを結合し、平行引出し線を作成します。

      • 引出し線を一点に集中: マークを結合し、すべての引出し線を 1 つの点に対して引きます。

      • マージしない: マークは結合されません。マークごとに個別の引出し線が作成されます。

      • [マージしない] を選択した場合でも、Tekla Structures で自動的に結合されるマークのマーク内容を [結合] タブで定義する必要があります。

    • [優先する合体方向] で、複数の可能な結合方向がある場合は、[水平方向マージ] または [垂直方向マージ] を選択します。

    • [フィールド一覧] または [マークの内容] で、結合鉄筋マークに含める内容を選択します。

      結合された鉄筋マークが図面に確実に表示されるようにするには、鉄筋マークの最後の要素として [ブロックの区切りシンボル] を必ず含めます。 区切りシンボルを省略するには、このボックスを空白にしたまま、この要素をマークに含めます。

  7. 使用する引出し線タイプと矢印を選択します。

  8. [保存する] をクリックしてビュー プロパティの変更を保存し、[閉じる] をクリックして図面プロパティに戻ります。

  9. [変更] をクリックします。

一般図

  1. 図面プロパティでマーク タイプ ボタンをクリックします。 たとえば、[部材マーク...] をクリックします。

  2. [一般] タブを開き、[マーク結合] を [オン] に設定します。

  3. [結合マーク] で、次のいずれかを選択します。

    • [グループ毎に引き出し線一つ] を選択すると、部材グループごとに 1 つの引出し線が作成されます。

    • 一行毎に引出し線: マークを結合して、部材の列ごとに 1 つの引出し線を作成します。

    • 平行引出し線: マークを結合し、平行引出し線を作成します。

    • 引出し線を一点に集中: マークを結合し、すべての引出し線を 1 つの点に対して引きます。

  4. 使用する引出し線タイプと矢印を選択します。

  5. 鉄筋マークを結合するには、図面プロパティの [鉄筋マーク...] をクリックし、[結合] タブに移動します。

    • [同一キャストユニットに同じマーク] で、次のいずれかを選択します。

      • [グループ毎に引き出し線一つ] を選択すると、鉄筋グループごとに 1 つの引出し線が作成されます。

      • 一行毎に引出し線: マークを結合し、鉄筋の列ごとに 1 つの引出し線を作成します。

      • 平行引出し線: マークを結合し、平行引出し線を作成します。

      • 引出し線を一点に集中: マークを結合し、すべての引出し線を 1 つの点に対して引きます。

      • マージしない: マークは結合されません。マークごとに個別の引出し線が作成されます。

      • [マージしない] を選択した場合でも、Tekla Structures で自動的に結合されるマークのマーク内容を [結合] タブで定義する必要があります。

    • [優先する合体方向] で、複数の可能な結合方向がある場合は、[水平方向マージ] または [垂直方向マージ] を選択します。

    • [フィールド一覧] または [マークの内容] で、結合鉄筋マークに含める内容を選択します。

      結合された鉄筋マークが図面に確実に表示されるようにするには、鉄筋マークの最後の要素として [ブロックの区切りシンボル] を必ず含めます。 区切りシンボルを省略するには、このボックスを空白にしたまま、この要素をマークに含めます。

  6. 使用する引出し線タイプと矢印を選択します。

  7. [OK] をクリックします。

  8. [変更] をクリックします。
