合并标记

Tekla Structures
2022
Tekla Structures

合并标记

您可以合并标记以减少图纸中的标记数量,令图纸更加清楚。如果标记的内容匹配,您可以合并标记。您可以在创建图纸前在打开图纸的图纸属性中自动合并标记,也可以在最终图纸中手动执行合并操作。

有关自动合并的更多信息,请参见自动合并标记

有关标记属性的更多信息(包括合并设置),请参见标记属性 - 内容、通用、合并和外观选项卡

合并的零件标记

已合并的零件标记是指对于图纸中的类似零件您只有一个零件标记,而不是每个零件都有一个单独的标记。 合并的零件标记指示所包含的零件数,并包含定义的零件标记内容以及近端和远端信息。 标记仅在主零件的 X 方向合并。

在以下情况下,Tekla Structures 将合并图纸中可见零件的标记:

  • 次零件焊接或栓接到同一个主零件上。

  • 零件位于同一条直线上。

  • 零件之间的距离相等。

  • 零件具有相同的零件位置。

  • 零件之间的距离不超过为高级选项 XS_PART_MERGE_MAX_DISTANCE 设置的值。

  • 排列中的零件数量至少等于为高级选项 XS_MIN_MERGE_PART_COUNT 设置的值。

限制

  • 您不能合并不属于同一构件的零件标记(构件标记)。

  • Tekla Structures 不会合并相邻零件标记。

合并标记方面的高级选项

在合并零件标记时,您会发现以下高级选项非常有用:

XS_MULTIPLIER_SEPARATOR_FOR_MERGED_PART_MARK

XS_NSFS_POSTIX_FOR_MERGED_PART_MARK

XS_NS_POSTIX_FOR_MERGED_PART_MARK

XS_FS_POSTIX_FOR_MERGED_PART_MARK

XS_PART_MERGE_MAX_DISTANCE

XS_MIN_MERGE_PART_COUNT

示例

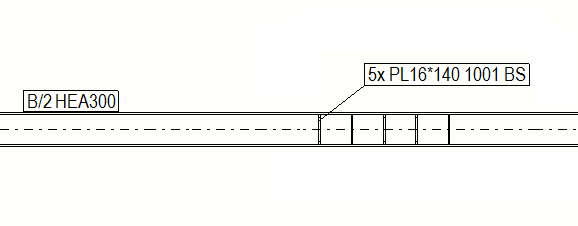

在下面的示例中,零件标记在 HEA300 梁(主零件)的 X 方向上合并。

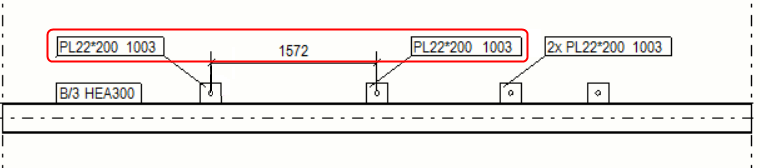

在下方的示例中,最左侧的零件标记未合并,因为它们相距太远。

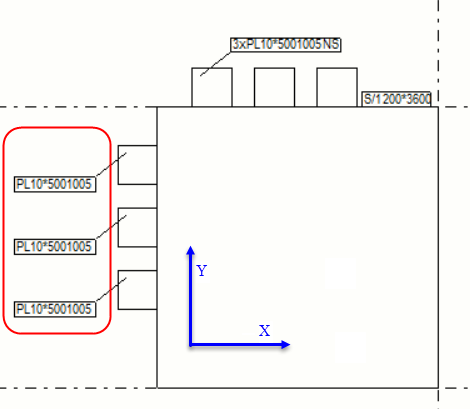

在下面的示例中,不会合并 Y 方向中的标记,因为仅会合并 X 方向的标记(在此示例中为水平)。

手动合并零件标记或螺栓标记

  1. 打开要在其中合并零件标记或螺栓标记的图纸,并确保这些标记可见。
  2. 选择要合并的标记。

    标记需要具有相同的内容。 请注意,只可合并未被合并的螺栓标记。

  3. 右键单击并选择合并
  4. 如果要更改引出线设置,请双击已合并的标记。
  5. 通用性选项卡中,选择合并的标记列表中的一个选项:
    • 一根引出线指向组: 为一组零件创建一条引出线。

    • 每行一根导线: 合并标记并为每行零件创建一条引出线。

    • 平行导线: 合并标记并创建平行引出线。

    • 线到一个点: 合并标记并将所有引出线都绘制到一点。

  6. 选择引出线的类型和要使用的箭头。
  7. 如果需要,您可以通过选择要拆分的标记,右键单击并选择拆分来拆分合并的标记。

如果由于某种原因合并零件标记失败,状态栏会显示错误消息: “标记属性不匹配,无法合并所有标记”。

在下面的示例中,已选中线到一个点,并且引出线从标记框架连接至与其相关的每个零件:

提示:

您也可以在合并前修改零件标记合并设置: 为此,请在图纸选项卡上,单击属性 > 零件标记。 根据“通用”选项卡上的要求调整属性,并单击确认

合并的钢筋标记

Tekla Structures 可以自动合并钢筋的相似钢筋标记,您也可以手动合并钢筋标记。合并后的钢筋标记可能会包含多个块和附加信息。块组合了类似的单个标记。

要合并图纸中的钢筋标记,钢筋必须在模型中附加到混凝土零件或浇筑体。

在以下情况下,Tekla Structures 将合并图纸中可见钢筋的标记:

  • 钢筋属于同一混凝土零件或浇筑体。
  • 钢筋方向相同。
  • 钢筋标记相同。
  • 钢筋是相互靠近的。
  • 可以通过所有钢筋绘制直线。

手动合并钢筋标记

  1. 打开要在其中合并钢筋标记的图纸,并确保这些标记可见。
  2. 图纸选项卡上,单击属性 > 合并的钢筋标记
  3. 根据需要修改合并属性,然后单击确认
  4. 选择要在图纸中合并的钢筋标记。
  5. 右键单击,然后从弹出菜单中选择合并
  6. 如果需要,您可以通过选择要拆分的标记,右键单击并选择拆分来拆分合并的标记。

如果由于与合并不兼容的设置或者设置中的其他错误导致钢筋标记合并失败,系统将显示错误消息: “无法合并所有标记,请检查应用的合并钢筋标记设置”。

请注意,在合并多个钢筋标记并且标记文本很长时,将显示错误消息,并且不合并标记。

通过调整图纸属性合并标记

在最终图纸中,您还可以通过调整图纸属性合并标记。

要通过图纸属性激活合并,请执行以下操作:

  1. 打开一张图纸。
  2. 双击图纸背景以打开图纸属性。
  3. 根据图纸类型,执行以下操作之一:
图纸类型 调整标记可见性设置

浇筑体图纸

  1. 在左侧的选项树中单击视图创建,选择要更改的视图和属性,然后单击视图属性

    需要按视图单独设置合并。

  2. 在选项树中单击标记类型。例如,单击零件标记

  3. 转到通用性选项卡,并将合并标记设置为打开
  4. 合并的标记中,选择下列项之一:

    • 一根引出线指向组:为一组零件创建一条引出线。

    • 每行一根导线:合并标记并为每行零件创建一条引出线。

    • 平行导线:合并标记并创建平行引出线。

    • 线到一个点:合并标记并将所有引出线都绘制到一点。

  5. 选择引出线的类型和要使用的箭头。
  6. 要合并钢筋标记,请在选项树中单击钢筋标记,并转到合并选项卡。

    • 同一浇筑体中存在相同的标记中,选择下列项之一:

      • 一根引出线指向组会为一组钢筋创建一条引出线。

      • 每行一根导线:合并标记并为每行钢筋创建一条引出线。

      • 平行导线:合并标记并创建平行引出线。

      • 线到一个点:合并标记并将所有引出线都绘制到一点。

      • 不合并:不合并标记。为每个标记创建一条单独的引出线。

      • 如果您选择不合并,则仍需要在合并选项卡上定义 Tekla Structures 自动合并的标记的内容。

    • 合并的首选方向中,如果有多个可能的合并方向,请选择合并水平合并竖直的

    • 可利用的零件/标记中的零件中,选择要包括在合并的钢筋标记中的内容。

      为了确保合并的钢筋标记显示在图纸中,请始终将标记中的符号分隔块作为钢筋标记中的最后一个元素。要省略分隔符号,请将此框留空,但仍在标记中包括此元素。

  7. 选择引出线的类型和要使用的箭头。
  8. 单击保存以保存视图属性中的更改,然后单击关闭以返回到图纸属性。

  9. 单击修改

整体布置图

  1. 单击图纸属性中的标记类型按钮。例如,单击零件标记...

  2. 转到通用性选项卡,并将合并标记设置为打开
  3. 合并的标记中,选择下列项之一:

    • 一根引出线指向组会为一组零件创建一条引出线。

    • 每行一根导线:合并标记并为每行零件创建一条引出线。

    • 平行导线:合并标记并创建平行引出线。

    • 线到一个点:合并标记并将所有引出线都绘制到一点。

  4. 选择引出线的类型和要使用的箭头。
  5. 要合并钢筋标记,请单击图纸属性中的钢筋标记...,转到合并选项卡。

    • 同一浇筑体中存在相同的标记中,选择下列项之一:

      • 一根引出线指向组会为一组钢筋创建一条引出线。

      • 每行一根导线:合并标记并为每行钢筋创建一条引出线。

      • 平行导线:合并标记并创建平行引出线。

      • 线到一个点:合并标记并将所有引出线都绘制到一点。

      • 不合并:不合并标记。为每个标记创建一条单独的引出线。

      • 如果您选择不合并,则仍需要在合并选项卡上定义 Tekla Structures 自动合并的标记的内容。

    • 合并的首选方向中,如果有多个可能的合并方向,请选择合并水平合并竖直的

    • 可利用的零件/标记中的零件中,选择要包括在合并的钢筋标记中的内容。

      为了确保合并的钢筋标记显示在图纸中,请始终将标记中的符号分隔块作为钢筋标记中的最后一个元素。要省略分隔符号,请将此框留空,但仍在标记中包括此元素。

  6. 选择引出线的类型和要使用的箭头。
  7. 单击确认

  8. 单击修改
