Giunto 2L (152)

Giunzione 2L (152) collega una trave a una trave o una colonna a una colonna con angoli del profilo a L saldati e imbullonati.

Oggetti creati

Profili L (angoli)
Piatti di flangia
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Trave collegata a una trave con angoli del profilo a L saldati e imbullonati.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Angolo del profilo a L
2	Piatto di flangia

Scheda Immagine

Utilizzare la scheda Immagine per definire le quote della connessione, i tipi di adattamento e l'orientamento dell'angolo.

Dimensions


	Descrizione
1	Distanza tra gli angoli del profilo a L.
2	Distanza del bordo dell'angolo del profilo L dal bordo della trave.

Tipo di adattamento della parte principale


Opzione	Descrizione
	Default Raccordo quadrato AutoDefaults consente di modificare questa opzione.
	Automatico Adattamento quadrato
	Quadrato Crea un taglio verticale a squadra all'estremità della parte principale.
	Inclinazione Crea un taglio smussato verticale all'estremità della parte principale.
	Connessione Effettua il taglio all'estremità della parte principale verticalmente parallela al simbolo di connessione.

Tipo di adattamento della parte secondaria


Opzione	Descrizione
	Default Raccordo quadrato AutoDefaults consente di modificare questa opzione.
	Automatico Raccordo quadrato
	Quadrato Crea un taglio verticale a squadra all'estremità della parte principale.
	Inclinazione Crea un taglio smussato verticale all'estremità della parte principale.
	Effettua il taglio all'estremità della parte principale verticalmente parallela al simbolo di connessione.

Orientamento dell'angolo


Opzione	Descrizione
	Default Angoli allineati alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	Angoli allineati alla parte secondaria.
	Angoli allineati alla parte principale.
	Angoli allineati al simbolo di connessione.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Lato secondario L, Lato principale L	Seleziona il profilo dal catalogo profili.
Piastra Flangia Superiore, Piastra Flangia Inferiore	Spessore e larghezza del piatto di flangia superiore e inferiore. Immettere lo spessore per creare il piatto.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le quote del gruppo bulloni della parte secondaria e i bulloni della parte principale, nonché le proprietà bullone.

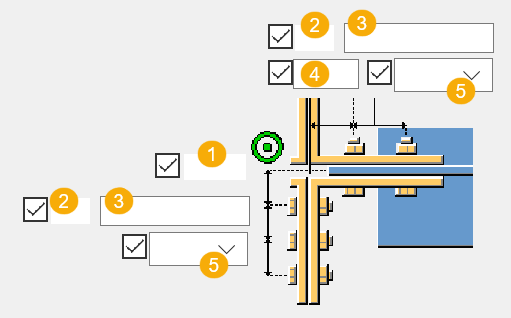

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
5	Posizione in cui i bulloni devono essere fissati.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Parametri

Utilizzare la scheda Parametri per definire le quote di sovrapposizione del piatto di flangia, l'orientamento dell'angolo e la posizione.

Sovrapposizione del piatto di flangia


	Descrizione
1	Sovrapposizione del piatto superiore sulla parte principale.
2	Sovrapposizione del piatto superiore sulla parte secondaria.
3	Sovrapposizione del piatto inferiore sulla parte principale.
4	Sovrapposizione del piatto inferiore sulla parte secondaria.

Angolo della parte principale


Opzione	Descrizione
	Default Il segmento più lungo dell'angolo è perpendicolare all'anima della trave. AutoDefaults consente di modificare questa opzione.
	Il segmento più lungo dell'angolo è perpendicolare all'anima della trave.
	Il lato più lungo dell'angolo è parallelo all'anima della trave.

Angolo parte secondaria


Opzione	Descrizione
	Default Il segmento più lungo dell'angolo è perpendicolare all'anima della trave. AutoDefaults consente di modificare questa opzione.
	Il segmento più lungo dell'angolo è perpendicolare all'anima della trave.
	Il lato più lungo dell'angolo è parallelo all'anima della trave.

Posizione dell'angolo


Opzione	Descrizione
	Default Gli angoli sono posizionati sul lato lontano e vicino della connessione. AutoDefaults consente di modificare questa opzione.
	Gli angoli sono posizionati sul lato lontano e vicino della connessione.
	Gli angoli sono posizionati sul lato vicino della connessione.
	Gli angoli sono posizionati sul lato lontano della connessione.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
