2L 连接板 (152)
2L 连接 (152) 使用焊接和螺栓固定的 L 型角钢将梁与梁连接，或将柱与柱连接。
已创建的组件
-
L 型材（角）
-
翼缘板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
梁通过焊接并用螺栓固定的 L 型角钢连接到梁。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
L 型角 |
|
2 |
翼缘板 |
“图形”选项卡
使用图形选项卡设定节点尺寸、接合类型和角钢方向。
尺寸
| 描述 | |
|---|---|
|
1 |
L 型材角之间的距离。 |
|
2 |
L 型材角边缘距梁边缘的距离。 |
主零件接合类型
| 选项 | 描述 |
|---|---|
|
|
默认值 方形接头 自动默认值可更改此选项。 |
|
|
自动 方形接合 |
|
|
方形 对主零件的末端进行垂直方形切割。 |
|
|
斜角 对主零件的末端进行垂直斜角切割。 |
|
|
节点 垂直切割主零件的末端，与节点符号平行。 |
次零件接合类型
| 选项 | 描述 |
|---|---|
|
|
默认值 方形接合 自动默认值可更改此选项。 |
|
|
自动 方形接合 |
|
|
方形 对主零件的末端进行垂直方形切割。 |
|
|
斜角 对主零件的末端进行垂直斜角切割。 |
|
|
垂直切割主零件的末端，与节点符号平行。 |
角钢方向
| 选项 | 描述 |
|---|---|
|
|
默认值 角钢与次零件对齐。 自动默认值可更改此选项。 |
|
|
角钢与次零件对齐。 |
|
|
角钢与主零件对齐。 |
|
|
角钢与节点符号对齐。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
次级侧 L, 初级侧 L |
从型材目录中选择一个型材。 |
|
顶翼板, 底翼板 |
顶部和底部翼缘板的厚度和宽度。 输入创建板的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
“螺栓”选项卡
使用螺栓选项卡定义次零件和主零件的螺栓组的尺寸以及螺栓属性。

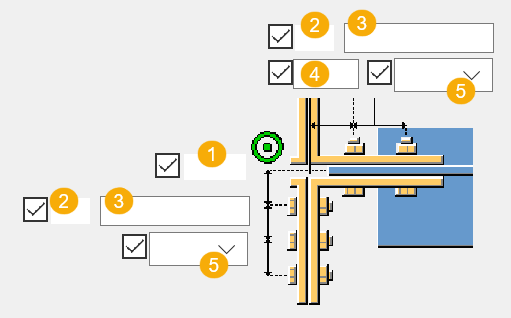

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
4 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
4 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
5 |
应安装螺栓的位置。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
“参数”选项卡
使用 参数 选项卡定义翼缘板重叠尺寸、角度方向和位置。
翼缘板搭接
| 描述 | |
|---|---|
|
1 |
主零件的顶板交叠。 |
|
2 |
次零件的顶板交叠。 |
|
3 |
主零件的底板交叠。 |
|
4 |
底板重叠在次零件上。 |
主零件角钢
| 选项 | 描述 |
|---|---|
|
|
默认值 角钢的最长边垂直于梁腹板。 自动默认值可更改此选项。 |
|
|
角钢的最长边垂直于梁腹板。 |
|
|
角钢的最长边与梁腹板平行。 |
次零件角钢
| 选项 | 描述 |
|---|---|
|
|
默认值 角钢的最长边垂直于梁腹板。 自动默认值可更改此选项。 |
|
|
角钢的最长边垂直于梁腹板。 |
|
|
角钢的最长边与梁腹板平行。 |
角度定位
| 选项 | 描述 |
|---|---|
|
|
默认值 角钢放置在节点的远端和近端。 自动默认值可更改此选项。 |
|
|
角钢放置在节点的远端和近端。 |
|
|
角钢放置在节点的近端。 |
|
|
角钢放置在节点的远端。 |
“通用性”选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
