Connessione tronchetto trave a trave (135)

Connessione tronchetto da trave a trave (135) collega una trave a una trave con una trave tronchetto corta saldata alla parte principale e giuntata alla parte secondaria. Sia la parte principale che le parti secondarie sono profili I o H. Le parti superiori delle parti principali e secondarie si trovano sullo stesso piano. In alcune situazioni, la parte secondaria può trovarsi con un angolo inclinato rispetto alla parte principale.

Oggetti creati

Piatti di flangia
Piatti d'anima
Barre supporto
Irrigidimenti (Stiffeners)
Bulloni

Utilizzare per


Situazione	Descrizione
	Trave collegata a una trave con un tronchetto corto saldato alla parte principale e giunto alla parte secondaria.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piatto d'anima
2	Piatti di flangia inferiori
3	Piatti di flangia superiori
4	Irrigidimenti parte secondaria
5	Trave tronchetto
6	Irrigidimento parte principale

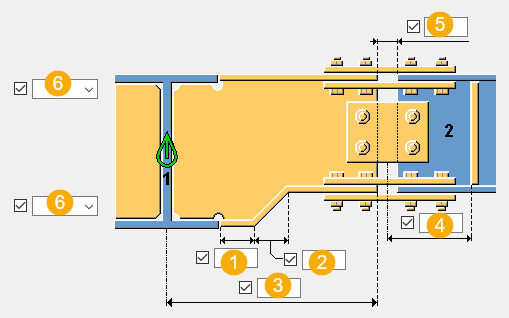

Scheda Immagine

Utilizzare la scheda Immagine per definire le quote di connessione, il rinforzo secondario e il tipo di adattamento.

Dimensions


	Descrizione	Default
1	Dimensione della parte orizzontale della flangia inferiore.	`200 mm`
2	Distanza orizzontale della flangia inclinata misurata sul lato anima (lato superiore della flangia inferiore).	`400 mm`
3	Lunghezza del tronchetto misurata dalla linea centrale della parte principale alla posizione del giunto.	`1000 mm`
4	Offset irrigidimento dalla linea centrale del piatto d'anima.	`50 mm`
5	Distanza di adattamento tra il tronchetto e la parte secondaria.	`0`
6	Posizione delle flange di tronchetto rispetto alla flangia della parte principale.	Superiore

Tipo di rinforzo secondario


Oprion	Descrizione
	Default Il rinforzo del piatto tronchetto dell'anima viene creato sulla trave principale. AutoDefaults consente di modificare questa opzione.
	Il rinforzo del piatto tronchetto dell'anima viene creato sulla trave principale.
	Nessun rinforzo. Il piatto 'anima viene creato parallelamente alla trave secondaria.

Tipo di adattam.


Opzione	Descrizione
	Default L'adattamento viene eseguito dal centro, per metà sulla trave secondaria e per metà sul piatto d'anima del tronchetto. AutoDefaults consente di modificare questa opzione.
	L'adattamento viene eseguito dal centro, per metà sulla trave secondaria e per metà sul piatto d'anima del tronchetto.
	L'adattamento viene eseguito verso la trave secondaria.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione	Default
Flangia superiore Flangia inferiore	Spessore e larghezza del piatto di flangia.	Spessore piatto = spessore flangia parte secondaria Larghezza piatto = larghezza della flangia della parte secondaria
P.Stub Anima	Spessore dell'anima dello stub.	Spessore = spessore dell'anima della parte secondaria
Irrigidim.Stub Irrigidimenti prim.	Spessore del tronchetto e degli irrigidimenti della parte principale.	Spessore = spessore dell'anima della parte secondaria
P.Sup.Backing P.Inf.Backing	Seleziona il profilo dal catalogo profili. I piatti di supporto vengono creati tra il tronchetto e le flange della parte principale.	`PL25*9`
P.sup.ext flangia P.sup.int flangia P.inf.ext flangia P.inf.int flangia	Spessore, larghezza e altezza del piatto di flangia.
Piatti d'anima	Spessore, larghezza e altezza del piatto d'anima.
Distanziatori flangia Distanziatori Anima	Spessore delle piastre distanziatrici.
Barra supporto	Spessore e larghezza della barra posteriore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la creazione dell'assemblaggio e l'attacco del piatto alla parte principale e alla parte secondaria.

Creazione di assemblaggi


Opzione	Descrizione
Assemblaggio parti singole	Nessuno: L'assemblaggio non viene creato. Elemento Principale: Crea un assemblaggio libero tra i distanziatori e la parte principale. Elemento Secondario: Crea un assemblaggio libero tra i distanziatori e la parte secondaria. Entrambe: Crea un assemblaggio libero tra i distanziatori e la parte principale e tra i distanziatori e la parte secondaria.
Ass.piastra di giunzione	Gli assemblaggi dei piatti di giunzione vengono eseguiti con bulloni/saldature d'officina. Nessuno: L'assemblaggio non viene creato. Elemento Principale: crea un assemblaggio sciolto tra i piatti di giunzione e la parte principale. Elemento Secondario: Crea un assemblaggio libero tra i distanziatori e la parte secondaria. Entrambe: Crea un assemblaggio sciolto tra i piatti di giunzione e la parte principale e tra i piatti di giunzione e la parte secondaria.
Bulloni d'officina	Selezionare il punto in cui sono collegati i bulloni d'officina. Nessuno Elemento Principale Elemento Secondario

Attacco del piatto

Definire la modalità di collegamento dei piatti alle parti principale e secondaria.


Parte principale	Parte secondaria	Descrizione
		Default I piatti sono imbullonate alla trave. AutoDefaults consente di modificare questa opzione.
		I piatti sono imbullonate alla trave.
		I piatti superiori sono saldati alla trave.
		I piatti inferiori sono saldati alla trave.
		Il piatto d'anima è saldato alla trave. Anche il piatto di anima è imbullonato alla parte secondaria.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per definire la posizioni, le quote e gli smussi degli irrigidimenti.

Irrigidimenti parte principale


	Descrizione
1	Distanza tra le flange della parte principale e l'irrigidimento.
2	Distanza dal bordo della flangia della parte principale al bordo dell'irrigidimento.

Irrigidim.Stub


	Descrizione
1	Distanza verticale dell'irrigidimento dal bordo del tronchetto.
2	Distanza orizzontale dell'irrigidimento dal bordo del tronchetto.

Tipo di Smusso


Opzione	Descrizione
	Default Smusso lineare AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Dimensioni smusso


	Descrizione
1	Dimensione orizzontale dello smusso.
2	Dimensione verticale dello smusso.

Scheda Foro di scarico

Utilizzare la scheda Foro di scarico per definire i fori di accesso saldatura creati tra la parte principale e il tronchetto nelle parti superiore e inferiore.

Dimensioni dei fori di accesso saldatura


	Descrizione	Default
1	Sezione orizzontale del foro di accesso saldatura.	`0 mm`
2	Raggio del foro di accesso saldatura. Il foro di accesso saldatura viene creato nell'angolo interno delle flange della parte principale.	`35 mm`
3	Distanza saldatura tra la flangia della parte secondaria e la flangia della parte principale.	`2 mm`

Lunghezza delle barre posteriori saldate

Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.


Opzione	Descrizione
	Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione.
	Lunghezza assoluta della barra posteriore
	Estensione oltre il bordo della flangia

Quota dello smusso


	Descrizione	Default
1	Quota di smusso del piatto d'anima dello stub.	`35 mm`

Tipo di smusso del piatto d'anima del tronchetto.


Opzione	Descrizione
	Default Nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso concavo
	Smusso convesso
	Smusso lineare

Scheda Bulloni d'anima

Utilizzare la scheda Bulloni d'anima per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Seleziona la modalità di sfalsamento dei bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

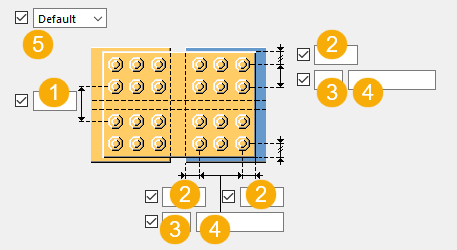

Scheda Bulloni di Flangia

Utilizzare la scheda Bulloni di Flangia per definire le proprietà bullone e le quote del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Seleziona la modalità di sfalsamento dei bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Scheda Prep sald.

Utilizzare la scheda Prep sald. per definire le quote dei fori di accesso saldatura e i piatti d'anima. Le saldature della flangia e le preparazioni saldatura vengono create solo se i piatti di flangia non esistono. I piatti di flangia non vengono creati se lo spessore è impostato su zero.

Dimensions


	Descrizione
1	Raggio del foro di accesso saldatura per la parte principale. Immettere un valore per creare il foro.
2	Raggio del foro di accesso saldatura per la parte secondaria. Immettere un valore per creare il foro.
3	Barra di supporto saldatura nella direzione della trave secondaria.

Piatti d'anima


Opzione	Descrizione
	Default Vengono creati entrambi i piatti d'anima. AutoDefaults consente di modificare questa opzione.
	Vengono creati entrambi i piatti d'anima.
	Il piatto d'anima viene creato sul lato destro.
	Il piatto d'anima viene creato sul lato sinistro.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
