Forma dell'apertura
Forma dell'apertura crea una struttura aperta per forometrie di pareti, tetti o pavimenti. La struttura viene creata tra travi o colonne.
Oggetti creati
-
Struttura superiore
-
Struttura inferiore
-
Post verticali
-
Componente aggiuntivo (opzionale)
Utilizzare per
|
Situazione |
Descrizione |
|---|---|
|
|

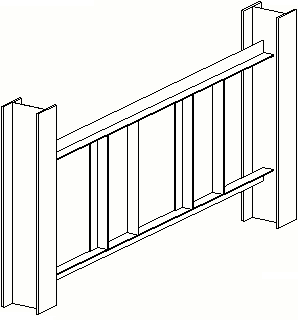

Struttura aperta tra due colonne con strutture superiore e inferiore e due coppie di montanti verticali. |
|
|

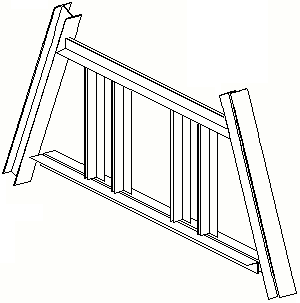

Struttura aperta tra due colonne inclinate con strutture superiore e inferiore e due coppie di montanti verticali. |
Prima di iniziare
Creare due colonne o travi.
Ordine di selezione
-
Selezionare la parte principale.
-
Selezionare la parte secondaria.
-
Selezionare il punto iniziale della struttura di apertura.
-
Selezionare il punto finale della struttura di apertura.

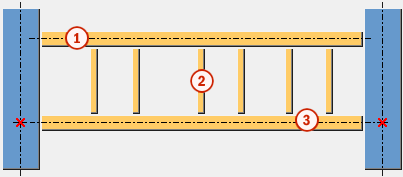

Identificazione delle parti
|
Parte |
|
|---|---|
|
1 |
Struttura superiore |
|
2 |
Post verticale |
|
3 |
Struttura inferiore |
Scheda Immagine

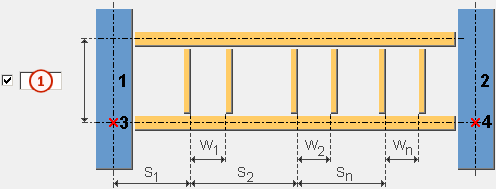

Utilizzare la scheda Immagine per controllare la posizione della struttura, gli offset e i passi.
Distanza struttura
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Distanza tra le strutture superiori e inferiori. |
1200 mm |
Offset struttura orizzontale
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Offset orizzontale della struttura dal punto iniziale/finale. |
0 mm |
Offset struttura verticale
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Offset verticale della struttura dal punto iniziale/finale. |
0 mm |
Posizione struttura
|
Opzione |
Descrizione |
|---|---|
|
|
Default Superiore AutoDefaults consente di modificare questa opzione. |
|
|
Superiore |
|
|
Inferiore |
|
|
Centro |
Specchiatura struttura
Esegue la specchiatura della struttura in relazione ai punti iniziale e finale.
Quando la struttura viene specchiata, anche la rotazione della parte e le connessioni aggiuntive seguono la specchiatura.
|
Opzione |
Descrizione |
|---|---|
|
|
Default La struttura non viene specchiata. AutoDefaults consente di modificare questa opzione. |
|
|
La struttura non viene specchiata. |
|
|
La struttura viene specchiata. |
Parti create
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Strutture non create |
Definisce se vengono create le parti superiore, inferiore o entrambe le strutture. |
Entrambe |
|
Post verticali coppie |
Definisce il numero di coppie di montanti verticali che viene creato. |
3 |
|
Coppie di spaziatura (S1, S2, Sn) |
Spaziatura tra le coppie. La spaziatura è misurata dal lato interno del primo montante verticale della prima coppia al lato interno del primo montante verticale della seconda coppia.
|
1800 mm |
|
Post verticali spaziatura (W1, W2, Wn) |
Spaziatura tra i montanti verticali nelle coppie. La spaziatura è misurata dal lato interno del primo montante verticale al lato interno del secondo montante verticale. Se il numero di spaziature è superiore al numero di valori immessi, i valori di spaziatura mancanti sono gli stessi dell'ultimo valore di spaziatura. |
500 mm |
|
Crea saldature |
Definisce se vengono create saldature. Le opzioni sono:
|
Posts-Frames(5) |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Quote
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Struttura superiore |
Profilo della struttura superiore selezionandolo dal catalogo profili. |
L100*50*5 |
|
Struttura inferiore |
Profilo della struttura inferiore selezionandolo dal catalogo profili. |
L100*50*5 |
|
Post verticali |
Profili dei montanti verticali selezionandoli dal catalogo profili. |
L100*50*5 |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Classe |
Numero classe parte. |
Profili accoppiati
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Profili accoppiati |
|
No |
Tipo
Definisce la rotazione del profilo per i profili singoli e accoppiati.
Opzioni per il profilo singolo:
|
Opzione |
Descrizione |
|---|---|
|
|
Tipo 1 |
|
|
Tipo 2 |
|
|
Tipo 3 |
|
|
Tipo 4 |
|
|
Tipo 5 |
|
|
Tipo 6 |
|
|
Tipo 7 |
|
|
Tipo 8 |
Opzioni per il profilo accoppiato:
|
Opzione |
Descrizione |
|---|---|
|
|
Tipo 1 |
|
|
Tipo 2 |
|
|
Tipo 3 |
|
|
Tipo 4 |
Tolleranza
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Tolleranza |
Distanza tra i profili accoppiati. È possibile definire la distanza solo se il campo Profilo accoppiato è impostato su Sì. |
0 mm |
Posizione
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Sul piano |
Posizione della parte sul piano di lavoro. |
Centro |
|
Rotazione |
Definisce il grado di rotazione della parte intorno al proprio asse sul piano di lavoro. È possibile definire la rotazione solo per i profili accoppiati. Definisce la rotazione per i profili singoli nel campo Tipo. |
Anteriore |
|
Alla profondità |
Posizione della parte, in termini di profondità, perpendicolare al piano di lavoro. |
Centro |
Scheda Connessioni
Utilizzare la scheda Connessioni per definire le proprietà dei componenti di connessione creati tra le parti.
Proprietà connessione
Nota:
Con due profili accoppiati, la connessione viene creata solo tra una parte del profilo accoppiato, pertanto la connessione non è supportata in modo ottimale. Se si utilizzano le connessioni per collegare i profili accoppiati, viene visualizzato un messaggio di avviso.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Numero nodo |
Definisce una connessione che collega le parti selezionandola dal catalogo corrispondente. Se il campo è vuoto o impostato su 0, vengono create le saldature. |
|
|
File attributi |
Seleziona un file di attributi per la connessione. |
standard |
Scheda Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
