Utilizzare le maniglie per modificare un'armatura
Se non si desidera utilizzare la modifica diretta per modificare un'armatura, è possibile utilizzare, ad esempio, le maniglie dell'armatura per modificare l'armatura.

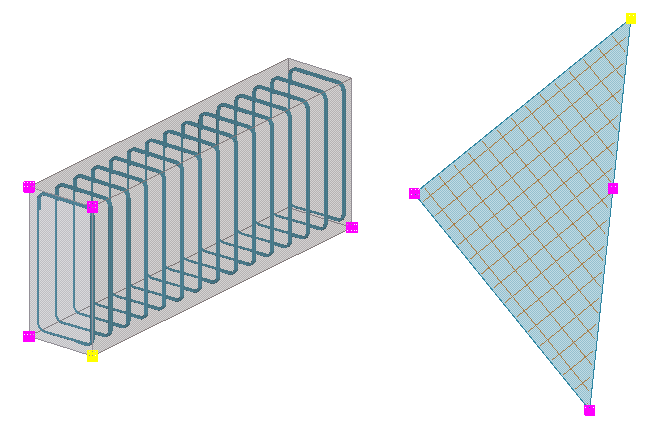

Tekla Structures utilizza le maniglie per indicare:
-
L'estremità e gli angoli di una barra d'armatura.
-
La lunghezza di distribuzione di un gruppo di barre.
-
Gli angoli e la direzione della barra principale della rete.
Quando si seleziona un'armatura, Tekla Structures evidenzia le maniglie. La maniglia del primo punto d'estremità è gialla, mentre le altre maniglie sono magenta.
-
Spostare la maniglia come qualsiasi altro oggetto in Tekla Structures.
Ad esempio, se è attivo Attiva drag and drop, è sufficiente trascinare la maniglia in una nuova posizione.
Nota:Per utilizzare le maniglie dell'armatura, verificare che il tasto
Modifica diretta non sia attivo. Se il tasto è attivo e la modifica diretta è attivata, Tekla Structures visualizza le maniglie della modifica diretta per i punti di riferimento, le estremità, le ali e i punti centrali dell'ala dell'armatura selezionata. Queste maniglie sono blu.
