Utilisez les poignées pour modifier un ferraillage
Si vous ne souhaitez pas utiliser la modification dynamique pour modifier un ferraillage, vous pouvez utiliser, par exemple, les poignées qui y sont associées.
Tekla Structures utilise les poignées pour indiquer :
-
les extrémités et les angles d'une armature ;
-
la longueur de distribution d'un groupe d'armatures ;
-
les angles et la direction des armatures principales d'un treillis soudé.

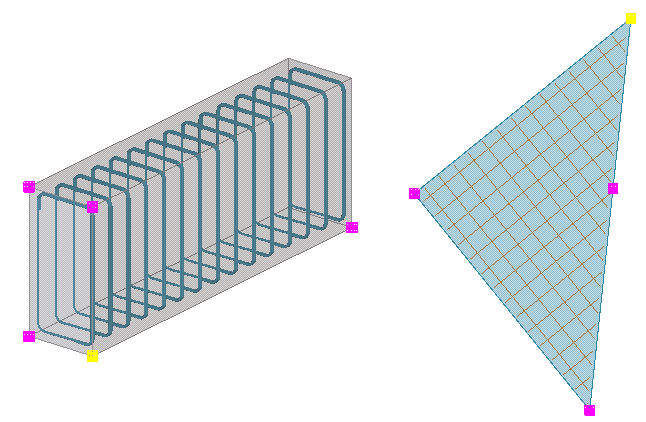

Lorsque vous sélectionnez une armature, Tekla Structures met en évidence les poignées.L'origine d'une pièce a une poignée jaune, l'extrémité une poignée magenta.
-
Déplacez la poignée comme n'importe quel autre objet dans Tekla Structures.
Par exemple, si la fonction Glisser-déposer est activée, faites simplement glisser la poignée vers une nouvelle position.
Remarque :Si vous souhaitez utiliser les poignées des ferraillages, vérifiez que le bouton
Modification dynamique n'est pas actif. Si ce bouton est sélectionné et que l'option modification dynamique est activée, Tekla Structures affiche les poignées de modification dynamique pour les points de référence, les extrémités, les segments et les points centraux des segments du ferraillage sélectionné. Ces poignées sont bleues.
