Raidisseur (88), (89)

Dans l’onglet Attribut utilisateur, six nouveaux attributs utilisateur variables sont désormais disponibles. Pour ces derniers, vous pouvez définir le type, la valeur, le nom et l’objet auquel un attribut utilisateur appartient.

TSAC-9292, TSAC-9293

Console béton (110)

• Sur l'onglet Graphique, il existe une nouvelle option pour le type d'attache poutre-poteau pour les situations où la poutre secondaire est inclinée. Cette nouvelle option comprend un corbeau et des plats placés horizontalement, associés à un niveau supérieur de poteau et une poutre alignés.



  TSAC-9040

• Dans l’onglet Pièces, un nouveau paramètre, Aligner avec, permet de choisir si les trous ou les boulons dans le plat en néoprène et le plat horizontal sont alignés parallèlement aux ancrages ou perpendiculairement aux plats.

  TSAC-7882

• Sur l'onglet Barre d'ancrage, vous pouvez désormais sélectionner de créer un Profil spécifique lorsque vous créez des trous dans la poutre. Vous pouvez sélectionner un profil pour la partie supérieure et la partie inférieure. Auparavant, seuls des trous circulaires ou carrés pouvaient être créés.

  TSAC-7564

• Dans l'onglet Graphique, un nouveau paramètre permet de définir le décalage du plat horizontal en acier au-dessus de la console.



  TSAC-7562

• Dans l'onglet Barre d'ancrage, vous pouvez désormais utiliser le nouveau paramètre Supprimer trou supérieur à la position pour définir une liste de positions d'ancrage pour lesquelles la coupe du trou supérieur n'est pas créée.

  TSAC-7566

• Les coupes créées par Console béton (110) sont désormais nommées en fonction de leur position et de la pièce coupée. Vous pouvez utiliser les noms lors de la création de listes et de l'ajout de cotations dans les dessins.

  • BEAM_CUT_TOP

  • BEAM_CUT_BOTTOM

  • BEAM_CUT_FRONT

  • COLUMN_CUT_FRONT

  • COLUMN_CUT_FRONT_2 (Deuxième pièce si la coupe a une forme compliquée qui ne peut être unie).

  • BOLT_HOLE_CUT_1

  • BOLT_HOLE_CUT_2

  • NEOPRENE_HOLE_N (N est l'indice d'un ancrage qui crée le trou).

  • HORIZONTAL_PLATE_HOLE_N (N est l'indice d'un ancrage qui crée le trou).

  TSAC-8642

• Il existe désormais un nouvel attribut utilisateur, Porteur, pour la console créée.

  TSAC-7929

Arête et angle (62)

Dans l’onglet Graphique, un nouveau paramètre permet d’inverser la position des fers U verticaux et horizontaux.

TSAC-9190

Plancher composé

• L'écart par défaut est désormais appliqué à toutes les couches de type Préfabriqué. Précédemment, l'écart par défaut n'était appliqué qu'à la première couche de type Préfabriqué.

  TSAC-7700

• Il est désormais possible de définir des attributs utilisateur personnalisés pour les coupes créées par Plancher composé à l'aide du fichier floorlayout.cutouts.inp. Ces attributs utilisateur seront affichés dans le nouvel onglet Attributs utilisateur de découpe.

  TSAC-9225

• Dans l'onglet Général, vous pouvez utiliser le nouveau paramètre Rattacher au niveau pour rattacher le plancher composé au niveau du maillage sélectionné.

  TSAC-9651

Ferraillage ouverture pour dalles et murs (84)

Dans l'onglet Fers latéraux, vous pouvez désormais choisir parmi tous les types d'écarts disponibles lors de la définition de l'écart pour chaque groupe de fers latéraux.

TSAC-8159

Ferraillage semelle (77)

Dans l'onglet Cadre, vous pouvez maintenant utiliser le nouveau paramètre Système de coordonnées locales pour définir le plan de création des cadres, en utilisant le système de coordonnées locales de la semelle. Sélectionnez Oui pour vous assurer que les cadres ont toujours la même orientation et la même position sur n'importe quelle rotation Dans le plan que la semelle.

TSAC-9568

Assise(75)

• Sur l’onglet Graphique, vous pouvez désormais prolonger le poteau si les poutres sont plus épaisses que ce dernier et ne couvrent pas toute la surface d'attache. Vous pouvez prolonger le poteau d'une hauteur précise par rapport au niveau de placement des poutres ou à la position exacte du niveau supérieur des poutres.

• Sur l’onglet Pièces, vous pouvez désormais définir à quel élément béton le support est associé.

TSAC-7982, TSAC-8476

Assise sur aile(77)

Sur l’onglet Pièces, vous pouvez désormais définir à quel élément béton le support est associé.

TSAC-8476

Armature cadre (67)

Sur l'onglet Paramètres, la fonctionnalité Rotation polygone armature a été améliorée. Deux méthodes sont désormais disponibles :

• Prédéfinie : Faites pivoter le polygone de la forme d'armature à partir du premier et du deuxième cadre. Vous pouvez faire pivoter le polygone à chaque position paire ou impaire.

• Personnalisation : Définissez une séquence personnalisée de rotations des cadres pour le premier nombre de cadres. Cette séquence est répétée automatiquement pour tous les autres cadres de la poutre.

TSAC-7450

Assise double face(76)

• Sur l’onglet Graphique, vous pouvez désormais prolonger le poteau si les poutres sont plus épaisses que ce dernier et ne couvrent pas toute la surface d'attache. Vous pouvez prolonger le poteau d'une hauteur précise par rapport au niveau de placement des poutres ou à la position exacte du niveau supérieur des poutres.

• Sur l’onglet Pièces, vous pouvez désormais choisir entre ¨plat par contour ou Profil pour les écrous des ancrages.

• Sur l’onglet Pièces, vous pouvez désormais définir à quel élément béton le support est associé.

TSAC-7982, TSAC-8476

Mur composé

• Dans l'onglet Couche, une nouvelle option, Ajouter au sous-assemblage le plus proche, est disponible pour le paramètre Création de couche. Lorsque vous sélectionnez la nouvelle option, la couche est ajoutée en tant que pièce à l’élément béton secondaire le plus proche physiquement.

  Si deux éléments sont à égale distance, le premier dans l'ordre de création est sélectionné. S'il n'y a pas d'élément béton secondaire, la pièce est ajoutée en tant que sous-assemblage et fonctionne de la même manière que Ajouter comme sous-assemblage.

  TSAC-9207

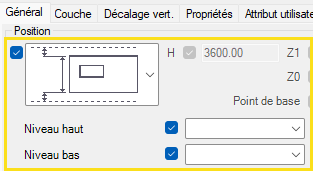

• Dans l’onglet Général, vous pouvez désormais utiliser la nouvelle option de position Rattacher au niveau pour rattacher le mur composé aux niveaux de maillage supérieur et inférieur sélectionnés.



  TSAC-9576

Repérage séquentiel des armatures

Cette macro a été retirée du catalogue Applications & composants.

À partir de Tekla Structures 2025, pour attribuer des numéros séquentiels aux différents objets d'armature dans chaque élément béton ou coulage, définissez les paramètres de repérage séquentiel de l'armature dans la boîte de dialogue Paramètres de repérage. Ensuite, utilisez n'importe quelle commande de repérage classique, telle que Repérer les objets modifiés ou Repérer les séries d'objets sélectionnés, pour mettre à jour le repérage dans le modèle.

TTSD-72545

Platine (1004)

• Dans l’onglet Barre d’ancrage, vous pouvez désormais sélectionner dans le paramètre Créer assemblage pour les ancrages que des cales soient ajoutées à l’assemblage des barres d’ancrage.

  TSAC-9203

• Sur l’onglet Pièces, vous pouvez désormais définir les préfixes de repérage des pièces et des assemblages, ainsi que les numéros de début pour Calage 2 et 3.

  TSAC-9526

• Dans l’onglet Barre d’ancrage, vous pouvez désormais choisir de créer des rondelles plat comme profils en sélectionnant Oui dans le nouveau paramètre Créer rondelle plat comme profil. Auparavant, les rondelles plat étaient créées uniquement comme des plats par contour.

  TSAC-9660

• Dans l’onglet Barre d’ancrage, vous pouvez désormais choisir de créer les rondelles et écrous en tant que boulons en sélectionnant Oui dans le nouveau paramètre Créer rondelle et écrou comme boulon. Vous pouvez utiliser cette fonctionnalité lorsque des rondelles plat sont créées.

  TSAC-9539

Poutre-poteau soudé (183)

Vous pouvez maintenant choisir si une tolérance de 0,3 mm est utilisée dans les coupes des trous d'accès aux soudures. Cette tolérance est utilisée pour éviter les erreurs solides lors de la découpe de la poutre.

TSAC-8981

Plat renforcé et cornière (7)

Dans l’onglet Graphique, vous pouvez désormais définir le décalage vertical de la cale par rapport au bord de la pièce secondaire.

Dans l’onglet Pièces, vous pouvez désormais définir le préfixe de repérage et le numéro de début, le matériau et le nom pour la console en cornière inférieure.

TSAC-9323, TSAC-9763

Gousset soudé 1 princ.(11)

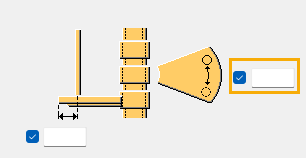

• Dans l’onglet Gousset, vous pouvez désormais définir la façon dont la découpe traverse la pièce principale, soit en fonction de l’orientation du gousset, soit perpendiculairement.

  TSAC-9451

• Dans l'onglet Raidisseurs, vous pouvez désormais définir le décalage vertical des raidisseurs.



  TSAC-9331

• Les pinces et l'espacement par défaut des boulons pour Bls Cvt2 et Bls Cvt3 sont désormais repris de Bls Cvt1 lorsque les pièces secondaires ont le même profil.

  TSAC-7426

Gousset enroulé(46)

Auparavant, le composant n'avait qu'une seule ligne de soudure pour toutes les soudures créées. Ce problème a été résolu et les différentes soudures ont été séparées.

De plus, dans l'onglet Paramètres, il est désormais possible de spécifier la disposition des soudures entre les cornières et les pièces sélectionnées ou le gousset. Sélectionnez si une soudure ou trois soudures sont créées.

TSAC-5175

Gousset d'angle (53)

Auparavant, le composant n'avait qu'une seule ligne de soudure pour toutes les soudures créées. Ce problème a été résolu et les différentes soudures ont été séparées.

De plus, dans l’onglet Paramètres, vous pouvez maintenant spécifier la disposition des soudures entre les cornières et les pièces sélectionnées ou le gousset. Sélectionnez si une soudure ou trois soudures sont créées.

TSAC-8911

Insert (1069)

Dans l’onglet Goujons/Ancrages, il est désormais possible de créer des goujons en tant que composants personnalisés ou éléments.

TSAC-9613

Cornières (Vérif.) (141)

Dans l'onglet Boulons, une nouvelle option est désormais disponible pour les soudures qui relient la cornière à la pièce principale et/ou pièce secondaire.

Utilisez la nouvelle option pour créer une soudure sur la partie verticale de la cornière, avec une petite section sur le haut de la cornière. Vous pouvez définir la taille de cette section. La valeur par défaut est 2 fois la taille de la soudure.

TSAC-9384

Eclisse chantier poteau (137)

Dans l'onglet Goussets, il existe désormais davantage d'options pour la forme de chanfrein des goussets. Les nouvelles options sont :

TSAC-9363

Lisse Rectangulaire tête baïonnette (100)

Dans l'onglet Boulons, vous pouvez désormais spécifier le décalage des boulons, ainsi que leurs positions horizontale et verticale.

Auparavant, vous définissiez les pinces des boulons, ainsi que leur nombre et leur espacement dans l’onglet Graphique.

TSAC-9522

Gousset soudé 2 P+ Tubes (56), Gousset soudé 2 princ.(57), Gousset soudé 2 P+ I (63)

Sur l'onglet Gousset, il est maintenant possible de créer des chanfreins sur le gousset à l'endroit où les bords du gousset sont en contact avec la pièce principale ou la dernière pièce secondaire.

TSAC-9243

Gousset soudé 2 princ.(57)

Dans l'onglet Raidisseurs, vous pouvez désormais définir les raidisseurs en tant que profils.

TSAC-8898

Gousset soudé 2 P+ I (63)

• Vous pouvez désormais définir la propriété de Finition pour toutes les pièces.

  TSAC-9259

• L'onglet Graphique vous permet désormais de définir les longueurs des bords du gousset.

  TSAC-7580

Platine (101), Platine d'about+raid. (111)

Dans l'onglet Boulons, vous pouvez définir le sens de boulonnage.

TSAC-9600

Platine (101), Platine d'about+raid. (111), Fourchette (1006), Coupe + Soudures (13), Coupe+soudures avec jeu (49), Soudure poutre-poutre (123)

Vous pouvez maintenant spécifier le rayon du grugeage.

TSAC-9337

Platine d'about (1002)

Dans l'onglet Pièces, vous pouvez désormais choisir de décaler ou non l'origine et l'extrémité des soudures lorsque la pièce principale est une section creuse rectangulaire. Lorsque les soudures sont décalées, la platine n'est pas soudée au rayon de la pièce principale.

En outre, la soudure 4 a été ajoutée pour contrôler séparément les quatre côtés des sections creuses rectangulaires.

TSAC-9385

Plat soudé âme-aile sup.(185)

Désormais, vous pouvez définir le chanfrein du bord inférieur du plat de cisaillement dans l'onglet Plats.

TSAC-9066

Encastrement avec Jarret (40)

Dans l’onglet Paramètres, vous pouvez désormais sélectionner la forme du chanfrein pour les quatre coins des raidisseurs de compression. Vous pouvez désormais également choisir d'utiliser un chanfrein carré.

TSAC-8852

Gousset d'angle pour cvt creux (59)

Dans les onglets Bls Gousset 1 et Bls Gousset 2, vous pouvez maintenant spécifier la disposition des soudures entre les cornières et les pièces ou le gousset. Sélectionnez si une soudure ou trois soudures sont créées.

TSAC-8913

Continuité par platine (14)

Dans l’onglet Boulons, vous pouvez désormais définir le paramètre Oblongs ds pour spécifier les pièces dans lesquelles des trous oblongs sont créés.

TSAC-8734

Continuité par platine (14), Boulonnage sur poutre (30), Jonction corbeau(119)

Dans l'onglet Boulons, vous pouvez désormais définir le sens de boulonnage.

TSAC-9438

Poutrelle-poteau (type1) (161)

Dans l’onglet Bls L Corb., vous pouvez maintenant définir la longueur de recherche des boulons des cornières.

TSAC-9305

Raidisseurs multiples(1064)

Vous pouvez désormais créer des trous de galvanisation dans les raidisseurs sur le nouvel onglet Trous.

TSAC-9437

Coupe+soudures avec jeu (49)

Il est maintenant possible de créer les soudures 5 et 6 entre les ailes de la pièce principale et la pièce secondaire.

TSAC-9673

Fourchette (9)

Dans l'onglet Paramètres, vous pouvez maintenant choisir si la soudure 1 est créée comme une soudure polygonale.

TSAC-9260

Lisses (S77)

• Dans l'onglet Barreaudages, vous pouvez maintenant choisir de couper les profils des lisses horizontales par des barreaux lorsque vous sélectionnez le type d'attache entre les barreaux et les lisses supérieures et inférieures.

  TSAC-9338

• Les distances de coupe des dimensions de courbure sont désormais calculées par le composant lui-même lorsqu'elles sont laissées vides dans la boîte de dialogue, afin d'éviter les erreurs de géométrie solide et de créer correctement la courbure.

  Dans l'onglet Cintrages, vous pouvez désormais définir séparément les dimensions des cintrages pour chacun des huit angles de l'escalier.

  TSAC-8770

• Dans l’onglet Lisses intermédiaires, vous pouvez désormais définir les terminaisons des lisses intermédiaires à l'origine et à l'extrémité des lisses.

  TSAC-7237

Potelet sous poutre (30)

Dans l'onglet Boulons, vous pouvez à présent définir quels boulons sont supprimés du groupe de boulons.

TSAC-9759

Plat cis. poteau + raid. spécial (42)

Dans l’onglet Raidisseurs, vous pouvez désormais définir la distance entre les bords du raidisseur et les ailes de la pièce principale.

TSAC-7811

Plat cis. poteau tube(47)

La soudure 1 a été améliorée de sorte qu'elle est maintenant créée des deux côtés de la pièce principale. De plus, dans l’onglet Paramètres, vous pouvez maintenant définir le Décalage début et fin de soudure.

TSAC-9381

Platine simple 2 (1031)

Dans l’onglet Graphique, vous pouvez désormais définir différents types de chanfreins aux angles de la platine.

TSAC-9389

Attache boulon simple (5)

Dans l’onglet Graphique, vous pouvez maintenant choisir dans le paramètre Création adaptation si la pièce secondaire est adaptée.

TSAC-9068

Escalier hélicoïdal (68)

Dans l’onglet Montants, vous pouvez désormais déplacer les montants autour de l’escalier hélicoïdal d'une distance donnée.

TSAC-9249

Eclisse type 1 (56)

Le composant fonctionne désormais avec les profils Z.

TSAC-8246

Escalier hélicoïdal (68)

Dans l’onglet Montants, vous pouvez maintenant définir le déplacement du montant autour de l’escalier hélicoïdal sur une distance donnée.

TSAC-9249

Marches (S71)

• Dans l’onglet Configuration escalier, vous pouvez désormais définir le Diamètre bls et le Standard bls lorsque Type marche est défini sur Catalogue marche. Ces paramètres remplaceront les paramètres lus dans le fichier steps.dat.

  TSAC-9002

• Dans l’onglet Attache, vous pouvez maintenant sélectionner la pièce principale pour les boulons d'attache.

  TSAC-9536

• Vous pouvez maintenant utiliser les soudures 5 et 6 pour souder les ailes des limons.

  TSAC-9578

Marches (S71), Marches bois (S72), Marches poly.(S73)

Dans l'onglet Configuration escalier, vous pouvez maintenant choisir de créer des limons comme un seul plat continu.

TSAC-9314

Platine+raid.(27)

Les raidisseurs horizontaux ont été améliorés. Dans l’onglet Pièces, un nouveau paramètre Créer des raid. horizontaux vous permet de sélectionner si seuls les raidisseurs supérieurs, inférieurs ou les deux sont créés. Vous pouvez également spécifier sur quelle pièce les raidisseurs sont soudés en utilisant le paramètre Souder les raidrs horizontaux sur. Dans l'onglet Paramètres, il existe désormais des paramètres de chanfrein distincts pour les raidisseurs horizontaux.

TSAC-9310

Fourchette (1006)

Dans l’onglet Graphique, vous pouvez désormais définir le décalage du raidisseur par rapport à l’extrémité de la poutre et la tolérance de coupe de la poutre.

TSAC-4981

Raidisseurs (1003)

Dans l'onglet Paramètres, vous pouvez maintenant spécifier si le raidisseur gauche et le raidisseur droit sont créés.

TSAC-9509

Limon sur U (127)

L'onglet Pièces vous permet maintenant de définir la largeur et la hauteur du plat vertical.

TSAC-8802

Contreventement croix (13), Barre de compression et attache de tendeur (13)

Vous pouvez désormais également utiliser des composants personnalisés pour les attaches des tendeurs. Vous pouvez sélectionner les composants dans le catalogue Applications & composants de l'onglet Composants.

TSAC-8626

Génération de triangles (19)

• Dans l'onglet Plat, vous pouvez maintenant sélectionner dans Relier plats l’option indiquant que les plats sont reliés par la création d’un assemblage.

  TSAC-9640

• Dans l'onglet Plat, vous pouvez désormais définir séparément le préfixe de repérage et le numéro de début, le nom, le matériau et la classe pour le plat principal et les plats secondaires.

  TSAC-9639

Tube sur gousset (22)

Dans l'onglet Graphique, vous pouvez désormais définir la longueur du contreventement sur le plat d'attache et la pince de la platine par rapport au gousset séparément pour les deux pièces secondaires.

Dans l’onglet Cvt, vous pouvez désormais définir la distance entre l'éclisse et la pièce secondaire.

TSAC-7280

Gousset soudé 1 P.+tubes(20)

• Dans l’onglet Cvt, vous pouvez désormais définir la distance entre l'éclisse et la pièce secondaire.

  TSAC-8456

• Dans l’onglet Cvt, vous pouvez désormais définir la longueur de la coupe dans le plat d'attache lorsque celui-ci est coupé autour du contreventement.

  TSAC-7540

• Dans l’onglet Gousset, vous pouvez désormais définir la hauteur des goussets triangulaires.

  TSAC-6905

Lisse_R_devant_poteau (113)

Les boulons sont désormais placés symétriquement lorsque vous avez choisi de créer une lisse continue dans l'onglet Paramètres.

TSAC-8264

Tubes+Chapes (6), Continuité par platine (14), Gousset soudé 1 P.+tubes (20), Tube sur gousset (22)

Pour les Pièces, vous pouvez désormais définir la Classe pour toutes les pièces.

TSAC-9196

Platine U.S. (1047)

Dans l’onglet Pièces, vous pouvez désormais définir la Classe de la Bêche.

TSAC-9699

Platine - Raidisseurs (1016)

Vous pouvez désormais définir la propriété de Classe pour toutes les pièces.

TSAC-9197

Platine simple (32)

Les améliorations apportées sont les suivantes :

• Le nombre par défaut de boulons est calculé en fonction de la hauteur de la pièce.

• Une deuxième soudure a été ajoutée pour le profil T.

• Dans l'onglet Paramètres, vous pouvez désormais utiliser le nouveau paramètre Couper les ailes du Té pour définir que les ailes du profil T sont coupées si elles dépassent la largeur de la pièce principale.

TSAC-7141

Gousset d'angle (58)

• Sur les onglets Bls Gousset 1 et Bls Gousset 2, vous pouvez désormais spécifier la disposition des soudures entre les cornières et les pièces ou le gousset. Sélectionnez si une soudure ou trois soudures sont créées.



  TSAC-8912

• Dans les onglets Bls Cvt1 et Bls Cvt2, vous pouvez désormais définir un espacement des boulons distinct pour le côté gousset et le côté contreventement.

  TSAC-6624

Gousset d'angle croix (60)

Dans l'onglet Cvt, vous pouvez maintenant choisir si les extrémités du contreventement sont coupées en biais ou droit.

TSAC-9253

Marches Z (S74)

• Dans l'onglet Configuration escalier, vous pouvez maintenant choisir si les limons sont créés comme un seul plat continu.

  TSAC-7821

• Dans l'onglet Configuration escalier, vous pouvez maintenant définir la Pièce principale de l'assemblage de l'escalier : Limon, Palier inférieur ou Palier supérieur.

  TSAC-7820
