Outils de positionnement de coffrage - Dalles

Les Outils de positionnement de coffrage - Dalles sont un ensemble de composants permettant la modélisation détaillée d’un coffrage de dalle classique. Ces composants sont des outils de positionnement, et par conséquent, vous devez disposer de tous les produits de coffrage pertinents tels que les panneaux, les poutrelles et les étais de coffrage disponibles dans le catalogue Applications & composants.

Vous pouvez obtenir les produits de coffrage fournis par les fabricants de coffrage à partir de Tekla Warehouse, par exemple. En outre, les Outils de positionnement de coffrage - Dalles nécessitent des fichiers de configuration supplémentaires contenant les informations nécessaires sur les composants de coffrage. Ces fichiers de configuration peuvent être fournis avec les catalogues de produits de coffrage fournis par les fabricants de coffrage, mais vous pouvez également créer des fichiers de configuration.

Les Outils de positionnement de coffrage - Dalles contiennent des outils permettant de placer et modifier les éléments de coffrage suivants :

des panneaux de coffrage de dalle apparaissant généralement sous forme de réseaux à deux dimensions couvrant une zone spécifique
des poutrelles secondaires et des poutrelles primaires soutenant les panneaux de dalle
des accessoires d'étaiement soutenant les poutrelles ou les panneaux de dalle directement dépendant du système de coffrage
des coffrages périphériques de dalle au-dessus des panneaux
des gardes-corps de sécurité dans les limites externes de la surface de la dalle

Comme les Outils de positionnement de coffrage - Dalles se composent d'un ensemble de sous-outils qui sont associés dans une boîte de dialogue, chaque onglet est un sous-outil individuel. Les Outils de positionnement de coffrage - Dalles et les sous-outils sont disponibles dans le catalogue Applications & composants.

La plupart des paramètres des composants sont prédéfinis. Vous pouvez contrôler les différents paramètres en sélectionnant des options appropriées dans la boîte de dialogue. Ces paramètres prédéfinis sont organisés en fonction du fournisseur de coffrage et des familles de produits.

Cependant, si vous créez vos propres fichiers de configuration, vous pouvez utiliser les valeurs des fichiers de configuration à la place des valeurs prédéfinies.

Vous pouvez accéder aux Outils de positionnement de coffrage - Dalles dans les rôles Concrete Contractor, General Contractor et Rebar Detailer de l'environnement Default.

Onglet Panneau

Utilisez l'onglet Panneau pour modéliser une surface de panneaux de coffrage pour dalles.

Dans l'onglet Panneau, dans la liste Fournisseur coffrage et Famille de produits, sélectionnez les options appropriées.

Les options varient selon les catalogues et les configurations d’outils que vous utilisez.
Sélectionnez la taille du panneau dans la liste Panneau de coffrage et définissez les autres propriétés du panneau.
Cliquez sur Appliquer et Insérer nouveau pour commencer le placement des panneaux de dalle.
Placez le pointeur de la souris au-dessus de la dalle pour identifier la surface inférieure.

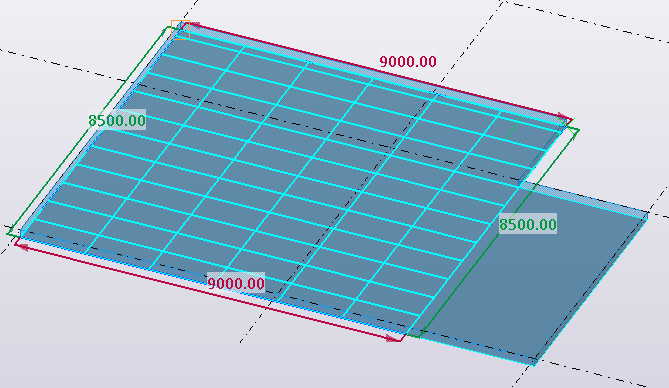

Sélectionnez la dalle et sélectionnez trois points ou plus pour identifier la zone sur la surface. Un aperçu des panneaux s’affiche lorsque vous sélectionnez les points.

Vous pouvez également maintenir la touche Alt enfoncée et sélectionner la surface pour créer des panneaux sur l’ensemble de la surface.
Pour terminer, cliquez avec le bouton central de la souris.
Si vous devez modifier le panneau, faites glisser les poignées d'angles.

Onglets Poutrelles secondaires et Poutrelles primaires

Utilisez les onglets Poutrelles secondaires et Poutrelles primaires pour créer des poutrelles secondaires et primaires dans deux directions, uniquement des poutrelles primaires ou aucune poutrelle.

Dans l'onglet Poutrelles secondaires ou dans l'onglet Poutrelles primaires, sélectionnez la poutrelle dans la liste Nom de la poutrelle.
Entrez une valeur Recouvrement. Si vous laissez la valeur vide, l’outil la définit automatiquement.
Entrez la Longueur de la poutrelle si la longueur de cette dernière n’est pas fixe. Utilisez l’espace comme séparateur si vous devez disposer de poutrelles avec des longueurs différentes.
1. Pour créer des poutrelles simultanément, sélectionnez la zone du panneau, puis cliquez sur Appliquer et Ajouter à la sélection.

  La boîte de dialogue Ajouter un étaiement s'ouvre.
2. Définissez le décalage et l’écartement de la poutrelle.

  Vous pouvez également sélectionner l’option si vous souhaitez créer des poutrelles au niveau des arêtes de la surface coffrée et la disposition des poutrelles au niveau de la jonction de panneau.
3. Cliquez sur Créer.
1. Pour créer une seule ligne de poutrelle, cliquez sur Appliquer, puis sur Insérer nouveau.
2. Sélectionnez les points de la poutrelle.
3. Pour terminer, cliquez avec le bouton central de la souris.

Onglet Etaiement

Utilisez l'onglet Etaiement pour créer des étais de coffrage, des bases d'étaiement et des têtes de coffrage.

Dans l'onglet Etaiement, sélectionnez le nom de l'étai dans la liste Nom de la poutrelle, le nom de la tête de l'étai dans la liste Nom de la tête et le nom de la base de l'étai dans la liste Nom de base.
Entrez la hauteur totale de l'étai.

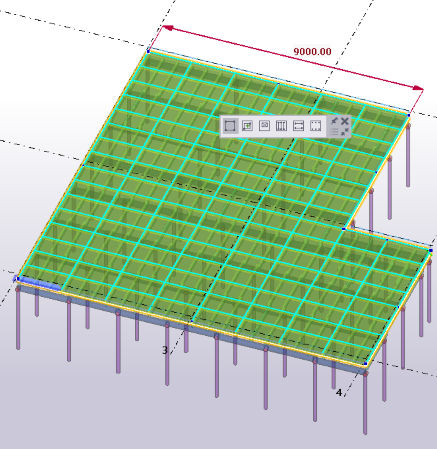

- Pour créer plusieurs étais de coffrage, sélectionnez la surface de panneau, puis cliquez sur Appliquer, puis sur Ajouter à la sélection.

  Les étais de coffrage sont créés.
- Pour créer un seul étai de coffrage, cliquez sur Appliquer, puis sur Insérer nouveau. Sélectionnez l’emplacement de l’étai de coffrage.

Onglet Coffrages périphériques

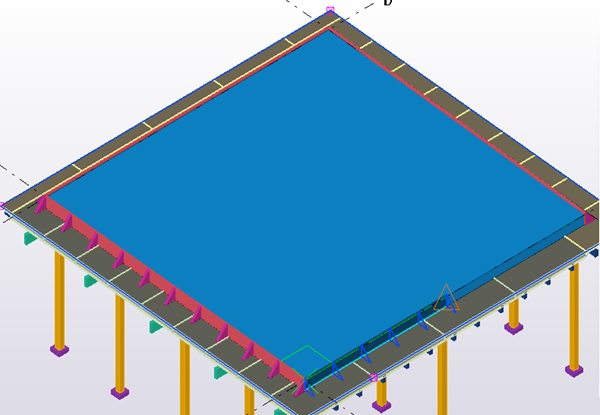

Utilisez l'onglet Coffrages périphériques pour créer des coffrages périphériques autour de la dalle.

Dans l'onglet Coffrages périphériques, sélectionnez le nom du coffrage périphérique dans la liste Nom du coffrage périphérique.
Entrez le décalage et l’écartement des coffrages périphériques.
Cliquez sur Appliquer et Insérer nouveau pour commencer l'insertion des coffrages périphériques.
- Si aucun panneau n’est sélectionné, sélectionnez d’abord le panneau de coffrage de dalle.
- Si vous avez déjà sélectionné le panneau de coffrage de dalle, vous n’avez pas besoin de le faire à nouveau.
Sélectionnez l'origine et le point d'extrémité du coffrage périphérique.
Pour terminer, cliquez avec le bouton central de la souris.

Onglet Lisses

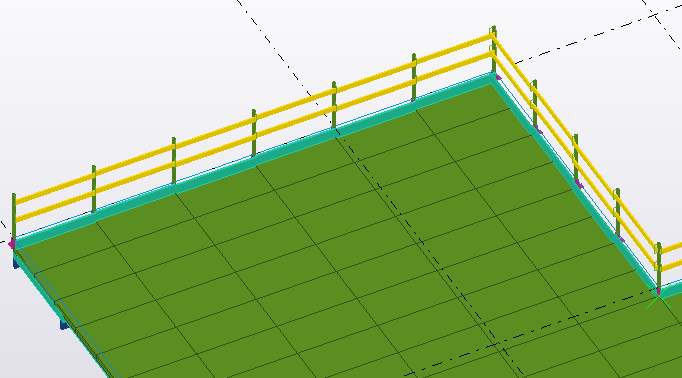

Utilisez l'onglet Lisses pour créer des garde-corps autour de la dalle.

Dans l'onglet Lisses, sélectionnez le nom de la lisse dans la liste Nom de lisse.
Entrez le décalage et l’écartement des lisses.
Cliquez sur Appliquer et Insérer nouveau pour commencer l'insertion des lisses.
- Si le panneau est sélectionné, sélectionnez d’abord le panneau de coffrage de dalle.

  En fonction du type de lisse, vous devrez peut-être sélectionner la face supérieure de la dalle, la face du mur ou les panneaux de coffrage de dalle.
- Si vous avez déjà sélectionné le panneau de coffrage de dalle, vous n’avez pas besoin de le faire à nouveau.
Sélectionnez l'origine et le point d'extrémité de la lisse.
Cliquez sur le bouton central de la souris pour terminer la sélection.

Barre d’outils contextuelle pour panneau de coffrage de dalle

Lorsque vous sélectionnez un panneau de coffrage de dalle, la barre d’outils contextuelle suivante s’affiche et vous pouvez modifier les pièces :


Option	Description
	Modifiez la limite de la surface de panneau et des ouvertures. Déplacez des arêtes ou des points en les faisant glisser, ou insérez de nouveaux points en faisant glisser les points d’insertion au milieu des arêtes. De plus, vous pouvez déplacer le point d’origine, qui correspond à l'angle du panneau, et la direction du panneau en faisant glisser les poignées.
	Modifiez la largeur et la longueur du panneau dans le groupe de panneaux.

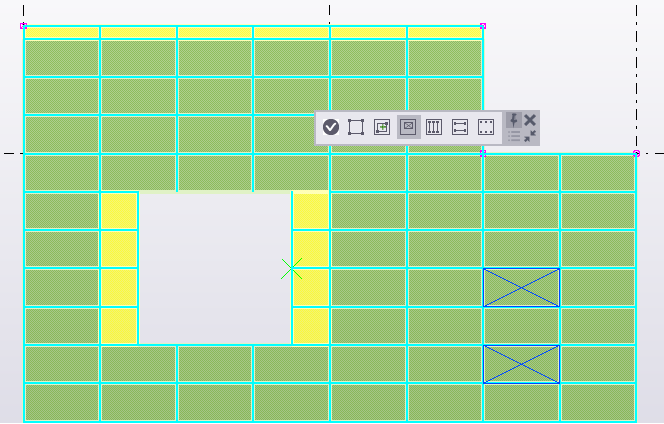

	Ajoutez de nouvelles ouvertures rectangulaires dans la surface de panneau. Après avoir ajouté une ouverture rectangulaire, vous pouvez modifier l’ouverture en n’importe quelle forme. En règle générale, les ouvertures sont des surfaces plus grandes dans lesquelles les panneaux ne sont pas nécessaires. Pour remplacer le panneau normal par des pièces de remplissage spéciales, utilisez l’outil de suppression de panneau simple .
	Supprimez ou restaurez des panneaux simples dans la surface. Sélectionnez les panneaux à supprimer et cliquez sur . Sélectionnez plusieurs panneaux en maintenant la touche Maj enfoncée tout en cliquant sur les panneaux. Maintenez la touche Ctrl enfoncée pour désélectionner les panneaux.
	Modifiez les poutrelles transversales. Pour modifier une seule ligne de poutrelle, sélectionnez la ligne à modifier.
	Modifiez les poutrelles primaires. Pour modifier une seule ligne de poutrelle, sélectionnez la ligne à modifier.

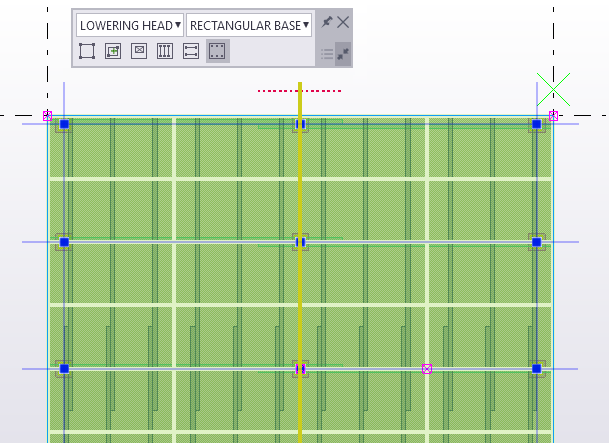

	Modifiez les étais de coffrage dans la surface de panneau. Vous pouvez Déplacer les différents étais en faisant glisser les poignées. Maintenez la touche Ctrl enfoncée pour créer une copie de l'étai. Déplacez une ligne entière d'étais en faisant glisser les poignées de la ligne. Maintenez la touche Ctrl enfoncée pour créer une copie de tous les étais de la ligne. modifiez la tête ou la base pour les étais de coffrage sur tous les points et/ou lignes sélectionnés. Notez que les étais créés pour les lignes de poutrelle peuvent uniquement être déplacés/copiés le long de la ligne de poutrelle.
