Arriostramiento tensor (S3)

Arriostramiento tensor (S3) crea un conjunto de tensores, varillas y uniones finales.

Objetos creados

Tensor
Redondo
Placa de unión
Cartela
Tornillos

Usar para


Situación	Descripción

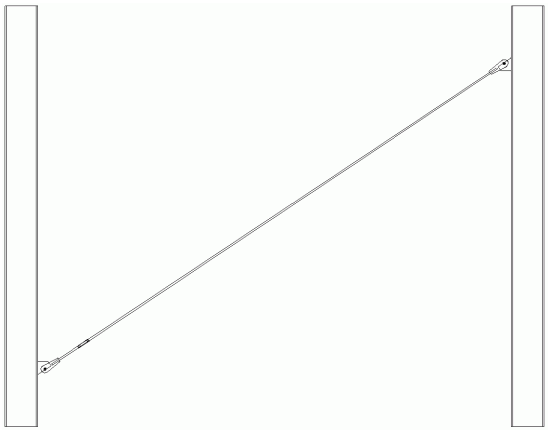

	Unión tensor

Orden de selección

Seleccione el primer punto.
Seleccione el segundo punto.
Seleccione la primera parte.
Seleccione la segunda parte.

La unión se crea automáticamente al seleccionar la segunda parte.

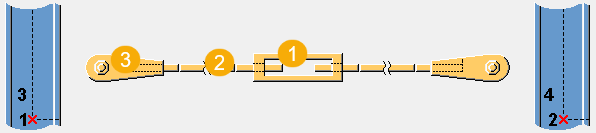

Clave de identificación de parte


	Descripción
1	Tensor
2	Redondo
3	Placa de unión/cartela

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones del tensor.

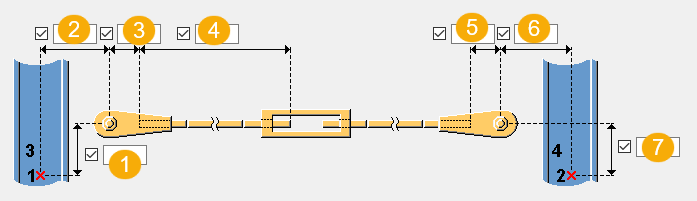

Dimensiones


	Descripción	Por defecto
1	Desplazamiento entre la primera posición seleccionada y el punto de generación real.	`0 mm`
2	Distancia desde el primer tornillo hasta la línea central de la primera parte.	Punto de colisión de la primera parte + 100 mm
3	Distancia desde el primer tornillo hasta el final de la primera varilla. Se utiliza con clavijas o abrazaderas.	`100 mm`
4	Longitud fija de la varilla. La longitud de la segunda varilla se calcula automáticamente.	`400 mm`
5	Distancia desde el primer tornillo hasta el final de la segunda varilla. Se utiliza con clavijas o abrazaderas.	`100 mm`
6	Distancia desde el primer tornillo hasta la línea central de la segunda parte.	Punto de colisión de la segunda parte + 100 mm
7	Desplazamiento entre la primera posición seleccionada y el punto de generación real.	`0 mm`

Despl. profund. varilla

Permite definir el desplazamiento de la placa de unión/cartela desde la línea central de la parte. Por defecto, la placa de unión/cartela se encuentra en línea con la línea central de la parte.

Pestaña Tensor

Utilice la pestaña Tensor para definir las dimensiones del tensor, el tipo de rosca y los cortes, y si el tensor se crea como un conjunto o como partes individuales.

Partes


Opción	Descripción
Redondo	Seleccione el perfil del redondo de la datos de perfiles.
Tensor	Seleccione si desea crear un tensor.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

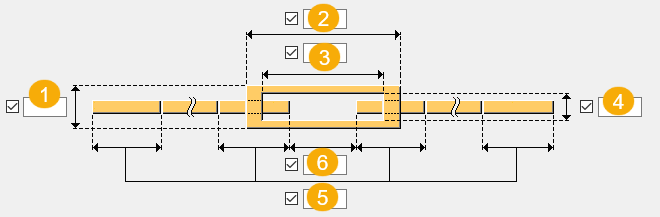

Dimensiones


	Descripción	Por defecto
1	Diámetro exterior del tensor	Diámetro varilla + 2 x espesor tensor
2	Longitud del tensor	`50 mm`
3	Longitud de la abertura del tensor	Longitud tensor – 20 mm
4	Ancho de la abertura del tensor	Espesor varilla – 1
5	Longitud de corte de rosca	`100 mm`
6	Hueco entre las varillas	`100 mm`

Tipo rosca

Define la dirección de las roscas en el tensor.


Opción	Descripción
	RH - LH (mano derecha - mano izquierda) Tekla Structures almacena RH como un atributo definido por el usuario en la primera varilla y LH como atributo definido por el usuario en la segunda varilla.
	LH - RH (mano izquierda - mano derecha) Tekla Structures almacena LH como un atributo definido por el usuario en la primera varilla y RH como atributo definido por el usuario en la segunda varilla.

Crear cortes de rosca


Opción	Descripción
	No se cortan las roscas.
	Se cortan las roscas.

Tensor de conjunto/partes individuales


Opción	Descripción
	Conjunto
	Partes individuales

Pestaña Unión

Utilice la pestaña Unión para definir las propiedades de placa y el tipo de unión.

Partes


Opción	Descripción
Placa de unión	Espesor, anchura y altura de la placa de unión.
Cartela	Espesor, anchura y altura de la cartela.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Tipo de unión

Seleccione el tipo de unión: Clavija, Abrazadera, Cartela atornillada, Cartela tubular o Tensor.


Opción	Descripción	Por defecto
Lado clavija	Seleccione si la clavija y la cartela se generan delante o detrás del plano de generación de varillas.	Frontal

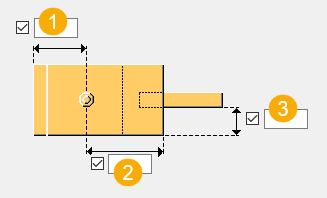

Dimensiones de clavija	1 Distancia desde el tornillo hasta el borde de la placa de unión. 2 Distancia desde el tornillo al borde de la cartela. 3 Juego entre la esquina de la cartela y la varilla.	1 `60 mm` 2 2.5 x diámetro tornillo 3 (Ancho placa unión - diámetro varilla)/2
Tamaño eje abrazadera	El tamaño de eje de abrazadera es el valor almacenado como atributo libre para la abrazadera. Se utiliza solo con la abrazadera.	Diámetro tornillo + 4 mm
Configuración unión	Archivo de atributos definidos por el usuario para la unión de la cartela atornillada o tubular.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las propiedades de los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
