Tensor (7)
Tensor (7) conecta una columna o viga a un arriostramiento con una placa ahorquillada o plana. Si se desea, también se puede crear una cartela.
Objetos creados
-
Cartela (opcional)
-
Placa ahorquillada o plana
-
Tensor (opcional)
-
Placa de unión (opcional)
-
Tornillos
-
Soldaduras
Usar para
|
Situación |
Descripción |
|---|---|
|
|
La placa ahorquillada está soldada a una varilla de arriostramiento y atornillada a una cartela. La cartela está soldada a la parte principal. |
|
|
Tensor simplificado en la varilla de arriostramiento. |
Orden de selección
-
Seleccione la parte principal (columna o viga).
-
Seleccione la(s) partes secundarias (arriostramiento).
- Haga clic con el botón central del ratón para crear el componente.
Clave de identificación de parte
|
Parte |
|
|---|---|
|
1 |
Placa de unión (placa ahorquillada) |
|
2 |
Varilla de arriostramiento |
|
3 |
Cartela |
Pestaña Placa
Utilice la pestaña Placa para controlar la forma y las dimensiones de la cartela.
Placa
| Parte | Descripción | Por defecto |
|---|---|---|
|
Cartela |
Define el espesor, el ancho y la altura de la cartela.
|
12 mm 100 mm 180 mm |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Clase |
Número de clase de parte. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |

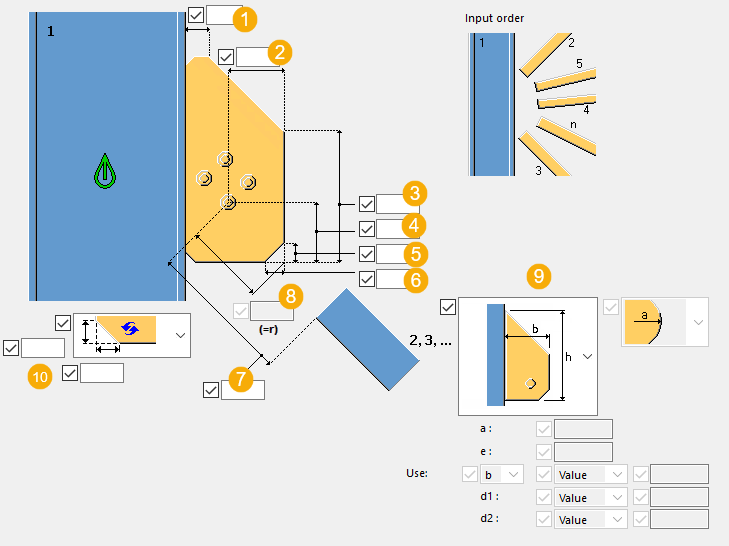

Forma y dimensiones de la cartela
| Descripción | Por defecto | |
|---|---|---|
| 1 | Dimensión superior horizontal desde el alma de columna. |
|
| 2 | Distancia de borde de tornillo horizontal. |
50 mm |
| 3 | Altura de la cartela. |
80 mm |
| 4 | Distancia de borde de tornillo vertical inferior. |
50 mm |
| 5 | Dimensión vertical del chaflán inferior. | 20 mm |
| 6 | Dimensión horizontal del chaflán inferior. | 20 mm |
| 7 | Distancia del tornillo a la varilla de arriostramiento. | 110 mm |
| 8 | Distancia de borde de tornillos del chaflán (radio). | |
| 9 | Forma de la cartela. Seleccione la forma de la placa y defina las dimensiones de la placa. |
|
| 10 | Seleccione la forma de chaflán. Defina las dimensiones de chaflán horizontales y verticales. |
|
Pestaña Horquilla
Utilice la pestaña Horquilla para controlar tamaño, posición, número, orientación y forma de la placa ahorquillada.
Placa ahorquillada
| Parte | Descripción |
|---|---|
|
Placa ahorquillada |
Permite seleccionar la forma de la placa ahorquillada.
|
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Clase |
Número de clase de parte. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |

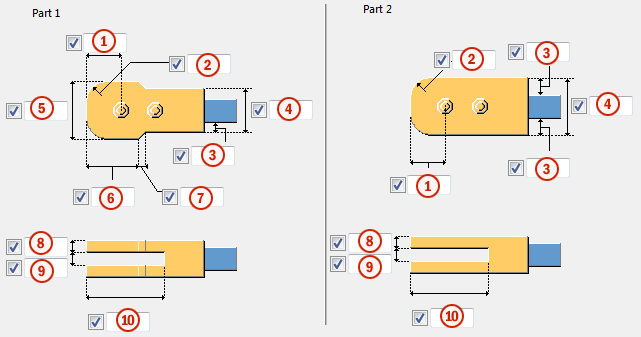

Dimensiones de la placa ahorquillada
| Descripción | |
|---|---|
| 1 | Distancia de borde de tornillo horizontal. |
| 2 | Radio del chaflán de la placa ahorquillada. |
| 3 | Ancho de la parte de prolongación. |
| 4 | Ancho de la placa ahorquillada. |
| 5 | Ancho de la placa ahorquillada. |
| 6 | Longitud de la parte circular de la placa ahorquillada. |
| 7 | Ancho del chaflán de la placa ahorquillada. |
| 8 | Espesor de las púas de la placa ahorquillada. |
| 9 | Hueco entre las púas de la placa ahorquillada. |
| 10 | Longitud de las púas de la placa ahorquillada. |
Pestaña Parámetros
Utilice la pestaña Parámetros para controlar el solape de la cartela y el tamaño, posición, número y forma de la placa de unión.
Solape de cartela
| Descripción | |
|---|---|
| 1 | Define el solape entre la cartela y el ala de la parte principal. Si no se introduce ningún valor, la cartela llega hasta el alma de la parte principal. |

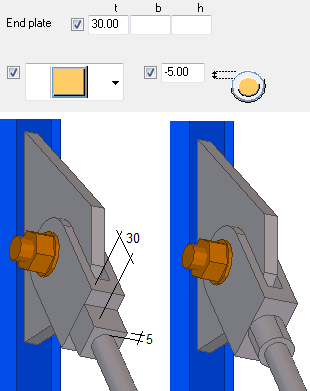

Placa unión
| 1 | Define el espesor, el ancho y la altura de la placa de unión. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Clase |
Número de clase de parte. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Forma de la placa de unión
| Opción | Descripción |
|---|---|
|
|
Permite seleccionar la forma de la placa de unión. |
|
|
Permite definir el desplazamiento de la placa de unión respecto a la varilla de arriostramiento. |
Pestaña Tornillos
Utilice la pestaña Tornillos para controlar las propiedades de los tornillos.
Dimensiones del grupo de tornillos
| Descripción | |
|---|---|

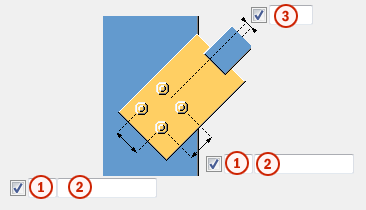

| 1 |
Número de tornillos. |
| 2 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
| 3 | Define el desplazamiento de los tornillos respecto a la línea central de la varilla de arriostramiento. |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Pestaña Tensor
Utilice la pestaña Tensor para añadir un tensor, para controlar los niveles y desplazamientos del arriostramiento.
Parte
| Parte | Descripción | Por defecto |
|---|---|---|
|
Tensor T |
Define el perfil del tensor seleccionándolo en la base de datos de perfiles. |
D40 |
|
Parte B |
Si ha creado un tensor, defina el perfil de arriostramiento extra seleccionándolo en la base de datos de perfiles. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Clase |
Número de clase de parte. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Tensor
| Opción | Descripción | Ejemplo |
|---|---|---|
|
|
No se crea ningún tensor. |
|
|
|
Se crea un tensor. |
|
|
|
Se crea un tensor. Se añade una parte de detención al arriostramiento. Se usa para tubos a compresión. |
|
|
|
Se crea un tensor. La parte de detención se coloca dentro del tubo a compresión. |
|
Abertura en placa ahorquillada
| Opción | Descripción | Ejemplo |
|---|---|---|
|
|
Define si se crea una abertura en la placa ahorquillada. La abertura es siempre cuadrada. La abertura sólo se puede definir si se crean el tensor y el arriostramiento extra. |
|
|
|
Define el hueco para la abertura. El valor por defecto es 1 mm. |
|
Cartela
| Opción | Descripción |
|---|---|
|
|
Seleccione si se crea o no una cartela. Si no se selecciona una cartela, sólo se creará una placa ahorquillada. |
Dimensiones de arriostramiento
| Descripción | Ejemplo/Por defecto | |
|---|---|---|
| 1 | Distancia de borde de tornillo desde el ala de la parte principal cuando no hay cartela. El valor por defecto es 30 mm. |
|
| 2 | Solape de la varilla de arriostramiento. |
|
| 3 | Longitud del arriostramiento extra entre la placa ahorquillada y el tensor. |
El valor por defecto es 300 mm. |
| 4 | Longitud del tensor. |
El valor por defecto es 40 mm. |
| 5 | Solape del arriostramiento en el tensor. |
El valor por defecto es 0 mm. |
| 6 | Solape del arriostramiento extra en el tensor. |
El valor por defecto es 0 mm. |
Posición de arriostramiento
| Opción | Descripción |
|---|---|
|
|
Posición del arriostramiento en el ala de la parte principal. Esta opción es especialmente útil si no hay cartela. |
Posición de placa
| Opción | Descripción |
|---|---|
|
|
Seleccione la posición de la placa ahorquillada en el alma de la parte principal. |
Posición de placa ahorquillada en arriostramiento
| Opción | Descripción | Ejemplo |
|---|---|---|
|
|
Seleccione la posición de la placa ahorquillada en el arriostramiento. Esta opción es especialmente útil con placas planas. |
|

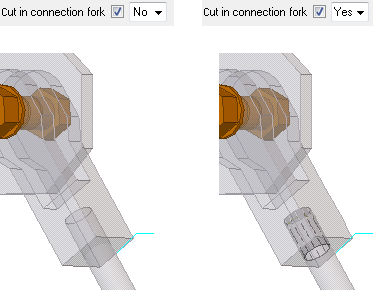

Corte parte B en horquilla
Define si la parte ahorquillada se corta si la varilla de arriostramiento atraviesa la parte ahorquillada. El corte de la parte ahorquillada se adapta al tamaño de la varilla de arriostramiento.
Añadir tensor T a secundaria
Seleccione si se añade el tensor a la parte secundaria o se considera como parte suelta y se suelda a la varilla de arriostramiento.
-
Sí: el tensor se añade a la varilla de arriostramiento.
-
No: el tensor se suelda a la varilla de arriostramiento como parte suelta.
Pestaña Tensores extra
Utilice la pestaña Tensores extra para añadir tensores extra. Se pueden definir dos tipos de tensor.

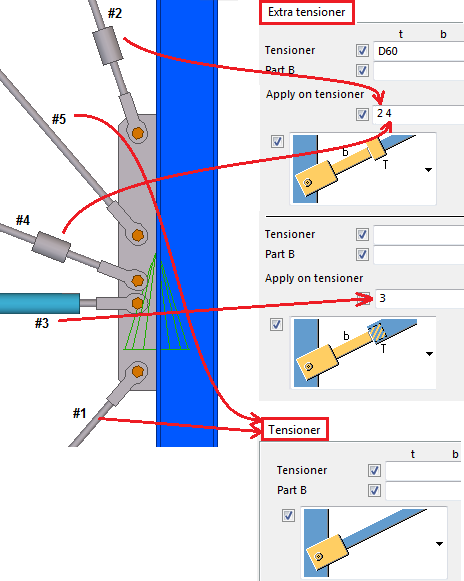

Tensores extra
Si hay un arriostramiento, defina el tensor en la pestaña Tensor. Si hay más arriostramientos, defina los tensores para los arriostramientos segundo, tercero, etc. en la pestaña Tensores extra. Defina los números de arriostramiento en el cuadro Aplicar en tensor número.

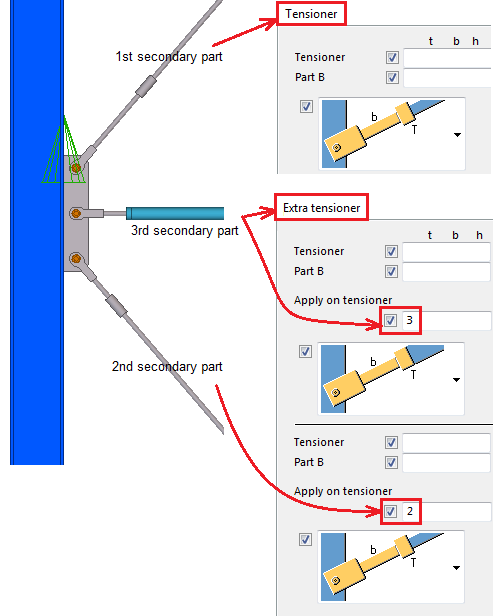

Los tensores cuyos números no se han introducido se crean con las propiedades definidas en la pestaña Tensor.
Para obtener instrucciones sobre las dimensiones de arriostramiento de tensor, Corte parte B en horquilla y Añadir tensor T a secundaria, consulte las instrucciones en la pestaña Tensor
Partes
| Parte | Descripción |
|---|---|
|
Tensor T |
Define el perfil del tensor seleccionándolo en la base de datos de perfiles. |
|
Parte B |
Si ha creado un tensor, defina el perfil de arriostramiento extra seleccionándolo en la base de datos de perfiles. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Clase |
Número de clase de parte. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Pestaña ADU
Utilice la pestaña ADU para añadir información a los atributos definidos por el usuario (ADU) de las partes.
Puede definir los ADU de la placa y la horquilla. Los ADU se pueden mostrar en dibujos e informes.
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
