Spanwartel wvb (S3)

Spanwartel wvb (S3) maakt u een spanwartelmerk, staven en eindverbindingen.

Gemaakte objecten

  • Spanwartel

  • Staaf

  • Plaat van het hoofdonderdeel

  • Knoopplaat

  • Bouten

Gebruiken voor

Situatie Beschrijving

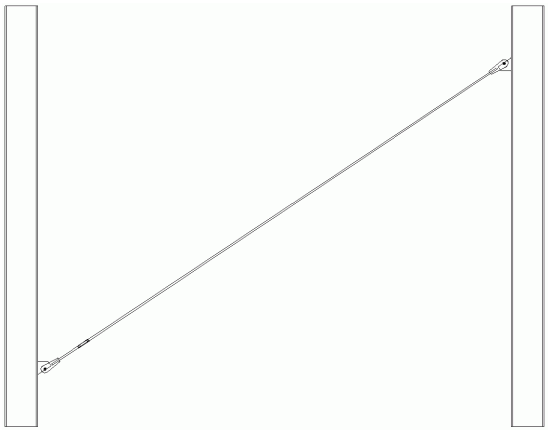

Spanwartelverbinding

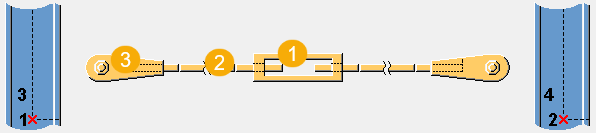

Volgorde van selectie

  1. Wijs het eerste punt aan.

  2. Wijs het tweede punt aan.

  3. Selecteer het eerste onderdeel.

  4. Selecteer het tweede onderdeel.

    De verbinding wordt automatisch gemaakt wanneer het tweede onderdeel wordt geselecteerd.

Onderdeelidentificatiecode

Beschrijving

1

Spanwartel

2

Staaf

3

Plaat van het hoofdonderdeel/knoopplaat

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de spanwartelafmetingen te definiëren.

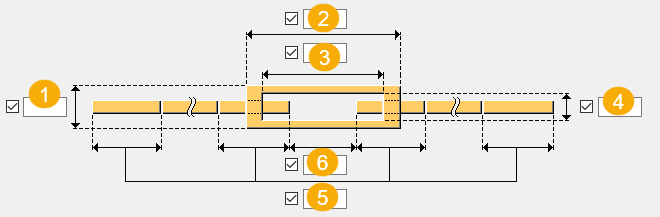

Afmetingen

Beschrijving Standaard

1

Offset tussen de eerste aangewezen positie en het werkelijke genereringspunt.

0 mm

2

Afstand van de eerste bout tot de hartlijn van het eerste onderdeel.

Raakpunt van het eerste onderdeel + 100 mm

3

Afstand van de eerste bout tot het uiteinde van de eerste staaf. Wordt gebruikt met battledores of vorken.

100 mm

4

Vaste lengte van het staaf. De lengte van de tweede staaf wordt automatisch berekend.

400 mm

5

Afstand van de eerste bout tot het uiteinde van de tweede staaf. Wordt gebruikt met battledores of vorken.

100 mm

6

Afstand van de eerste bout tot de hartlijn van het tweede onderdeel.

Raakpunt van tweede onderdeel + 100 mm

7

Offset tussen de eerste aangewezen positie en het werkelijke genereringspunt.

0 mm

Verplaatsing staven

Definieer de offset van de plaat van het hoofdonderdeel/knoopplaat vanaf de hartlijn van het onderdeel. De plaat van het hoofdonderdeel/knoopplaat bevindt zich standaard in lijn met de hartlijn van het onderdeel.

Tabblad Spanwartel

Gebruik het tabblad Spanwartel om de afmetingen, het schroefdraadtype en de uitsnijdingen van de spanwartel te definiëren en of de spanwartel als merk of als losse onderdelen wordt gemaakt.

Onderdelen

Optie Beschrijving

Staaf

Selecteer het ankerprofiel uit de profielendatabase.

Spanwartel

Selecteer of u een spanwartel wilt maken.

Optie

Beschrijving

Standaard

Pos.nr.

Prefix en startnummer voor het positienummer van het onderdeel.

Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.

Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Materiaal

Materiaalkwaliteit.

Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Naam

De naam die in tekeningen en lijsten wordt weergegeven.

Afmetingen

Beschrijving Standaard

1

Buitendiameter van de spanwartel

Diameter van de staaf + 2 x spanwarteldikte

2

Lengte van de spanwartel

50 mm

3

Lengte van de spanwartelopening

Lengte van de spanwartel – 20 mm

4

Breedte van de spanwartelopening

Staafdikte – 1

5

Lengte van de schroefdraaduitsnijding.

100 mm

6

Opening tussen de staven

100 mm

Schroefdraadtype

Definieer de richting van de schroefdraad bij de spanwartel.

Optie Beschrijving

RH – LH (rechts – links)

Tekla Structures slaat RH op als een gebruikersattribuut voor de eerste staaf en LH als een gebruikersattribuut voor de tweede staaf.

LH – RH (links – rechts)

Tekla Structures slaat LH op als een gebruikersattribuut voor de eerste staaf en RH als een gebruikersattribuut voor de tweede staaf.

Schroefdraaduitsnijdingen maken

Optie Beschrijving

Er wordt geen schroefdraad uitgesneden.

Er wordt schroefdraad uitgesneden.

Merk-/onderdeelspanwartel

Optie Beschrijving

Merk

Losse onderdelen

Tabblad Verbinding

Gebruik het tabblad Verbinding om de plaateigenschappen en het verbindingstype te definiëren.

Onderdelen

Optie Beschrijving

Plaat hoofdond.

Dikte, breedte en hoogte van de plaat van het hoofdonderdeel.

Knoopplaat

Dikte, breedte en hoogte van de knoopplaat.

Optie

Beschrijving

Standaard

Pos.nr.

Prefix en startnummer voor het positienummer van het onderdeel.

Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.

Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Materiaal

Materiaalkwaliteit.

Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Naam

De naam die in tekeningen en lijsten wordt weergegeven.

Verbindingstype

Selecteer het verbindingstype: Battledore, Vork, Windverband gebout Buis knoopplaat of Anker.

Optie Beschrijving Standaard

Battledore side

Selecteer of de battledore en knoopplaat vóór of achter het vlak van het genereren van de staaf worden gegenereerd.

Voorzijde

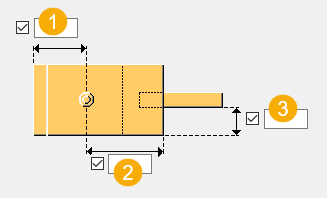

Battledore-maatlijnen

1 Afstand van de bout tot de rand van de plaat van het hoofdonderdeel.

2 Afstand vanaf de bout tot de rand van de knoopplaat.

3 Speling tussen de hoek van de knoopplaat en de staaf.

1 60 mm

2 2,5 x boutdiameter

3 (breedte van de plaat van het hoofdonderdeel – staafdiameter)/2

Vorkpindiameter

Vorkpingrootte is de waarde die als vrij attribuut in de vork wordt opgeslagen. Wordt alleen gebruikt met een vork.

Boutdiameter + 4 mm

Verbindingsinstelling

Gebruikersattribuutbestand voor de geboute knoopplaat of buisknoopplaatverbinding.

Tabblad Bouten

Gebruik het tabblad Bouten om de bouteigenschappen te definiëren.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.

Optie

Beschrijving

Standaard

1

Verticale maat van sleufgat.

0 heeft een rond gat als resultaat.

2

Horizontale maat van sleufgat of speling van oversized gaten.

0 heeft een rond gat als resultaat.

Gattype

Met Sleufgat maakt u sleufgaten.

Oversized maakt oversized gaten.

Geen gat maakt geen gaten.

Tapgat maakt tapgaten.

Roteer sleufgaten

Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.

Sleufgat in

Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.
