Steigleiter (S60)

DieSteigleiter (S60) schafft eine vertikale Durchstiegsleiter mit der Option, einen Rückenschutz zu schaffen.

Erzeugte Objekte

Holme
Sprossen
Rückwärtiges Stützprofil
Stützprofilhalter
Auflager
Ringprofile
Vertikale Stäbe
Schweißnähte

Auswahlreihenfolge

Picken Sie einen Punkt, um den obersten Punkt der Steigleiter anzugeben.
Picken Sie einen Punkt, um die Höhe der Steigleiter anzugeben.

Der zweite Punkt kann an einer beliebigen Stelle auf der unteren Plattform liegen. Der zweite Punkt muss nicht direkt unter dem ersten Punkt liegen, aber die beiden Punkte sollten eine Linie definieren, die nahezu parallel zur aktuellen Z-Achse verläuft.

Die Steigleiter wird automatisch erstellt, sobald Sie den zweiten Punkt picken.

Wenn die Linie zwischen den beiden Punkten nicht nahezu parallel zur Z-Achse verläuft, wird die Leiter nicht erstellt. Wenn die beiden Punkte für die Erstellung der Leiter geeignet sind, wird der zweite Punkt bei Bedarf angepasst, um eine Linie zu definieren, die perfekt parallel zur Z-Achse verläuft. Die Leiter wird relativ zu dieser Referenzlinie positioniert.

Bevor Sie die Komponente erstellen, empfehlen wir Ihnen, das Benutzerkoordinatensystem so einzustellen, dass die X- und Y-Achse in einer horizontalen Ebene liegen und die Z-Achse gerade nach oben zeigt. Die Komponente funktioniert auch mit anderen Ausrichtungen, aber unabhängig von der Ausrichtung wird die Leiter immer genau parallel zur Z-Achse positioniert.

Teilerkennung


	Beschreibung
1	Seitenholme
2	Sprosse
3	Korb

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie Geometrie und Abmessungen der Steigleiter definieren.

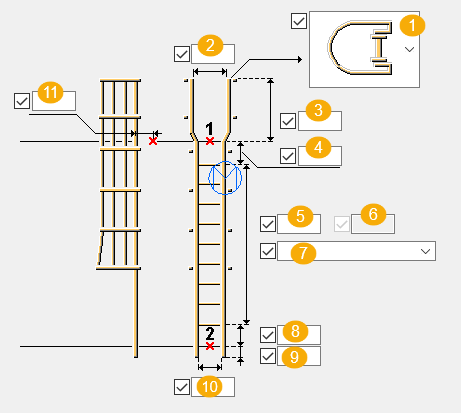

Abmessungen


	Beschreibung
1	Stufentyp Richtung, aus der die Leiter betreten wird: linke Seite, rechte Seite oder Schritt durch (Standard).
2	Innere Breite der Leiter von der Innenkante eines Holms zum anderen Die aufgeweitete Breite wird vom Innendurchmesser des Rückenschutzes abgeleitet. Die Breite der Bördelung ist immer größer als die Breite der Leiter(10 ). Wenn Sie die Bördelbreite auf weniger als oder gleich der Leiterbreite einstellen, wird die Bördelbreite automatisch auf die Leiterbreite plus 4 Zoll zurückgesetzt. Wenn Seitenstufen verwendet werden, wird die Breite der Leiter als Breite verwendet.
3	Versatz der Leiteroberseite von der Oberkante des Stahls bis zur Oberkante des ausgestellten Holms
4	Versatz der obersten Sprosse Hiermit definieren Sie den Abstand vom ersten Eingabepunkt zur Mittellinie der obersten Leitersprosse.
5	Anzahl der Sprossen Zum Definieren der Anzahl der Sprossen wählen Sie entweder Standard oder Anzahl der Sprossen aus der Liste unter dem Feld(7) aus. Wenn seitliche Stufen verwendet werden, werden automatisch vier zusätzliche Sprossen über der obersten Plattform im Abstand von 12 Zoll hinzugefügt.
6	Abstand zwischen den Sprossen
7	Wählen Sie, um entweder den maximalen Abstand zwischen den Sprossen oder den exakten Abstand von der untersten oder obersten Sprosse festzulegen.
8	Versatz der untersten Sprosse Hiermit definieren Sie den Abstand vom zweiten Eingabepunkt zur Mittellinie der untersten Leitersprosse.
9	Versatz der Leiter nach unten Hiermit definieren Sie den Abstand zwischen der unteren Plattform und dem unteren Ende der Holme. Ein positiver Wert setzt das Ende der Leiter unter die unterste Plattform.
10	Breite der Leiter Definiert die innere Breite der Leiter von der Innenkante eines Holms zum anderen. Wenn Sie die Option Durchstieg(1) wählen, wird der Teil der Leiter, der sich über der obersten Plattform befindet, aufgeweitet. Wenn Sie die Leiterbreite nicht definieren, wird der Standardwert aus der entsprechenden jobdefs.lis-Datei verwendet.
11	Zehenversatz Hiermit definieren Sie den Abstand zwischen Mittellinie Leiterholm und Außenkante obere Plattform. Wenn Sie diesen Versatz nicht definieren, wird der Standardwert aus der entsprechenden jobdefs.lis-Datei verwendet.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Profile und Eigenschaften der Teile definieren.

Teile


Option	Beschreibung
Holme	Das für die Leiterholme verwendete Stangenprofil Wählen Sie das Profil aus dem Profilkatalog aus.
Sprossen	Das für die Leitersprossen verwendete Stabprofil Wählen Sie das Profil aus dem Profilkatalog aus.
Rückwärtiges Stützprofil	Als rückwärtiges Stützprofil dienendes U- oder C-förmiges Profil Wählen Sie das Profil aus dem Profilkatalog aus.
Stützprofilhalter	Für gebogene Bleche verwendetes Blechprofil zur Befestigung der Leiterholme am rückwärtigen Stützprofil Wählen Sie das Profil aus dem Profilkatalog aus.
Leiterunterstützung	Wählen Sie das Profil aus dem Profilkatalog aus.
Rückwärtige Unterstützung	Wählen Sie das Profil aus dem Profilkatalog aus.
Oberste Bügel Unterste Bügel Mittlere Bügel	Das Flachprofil, das zur Herstellung der Rückenschutzbügel verwendet wird Wählen Sie das Profil aus dem Profilkatalog aus.
Vertikale Stäbe	Das Flachprofil, das für die vertikalen Rückenschutzstäbe verwendet wird Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Registerkarte Parameter

Auf der Registerkarte Parameter können Sie die Eigenschaften und die Position der Steigleiter definieren.

Horizontale Position und Versatz


Bild oben	Beschreibung	Standard
Horizontale Position	Position der Leiter in der Ebene der Leiter Mitte: die Mittellinie der Leiter mit der Referenzlinie übereinstimmt. Links und rechts: die Außenseite der entsprechenden Schiene mit der Referenzlinie übereinstimmt.	Mitte
Horizontaler Versatz	Seitlicher Versatz der Leiter in der Ebene der Leiter Ein Versatz von 6“ in Verbindung mit der Einstellung Horizontale Position auf Mitte platziert die Mittellinie der Leiter beispielsweise 6“ rechts von der Referenzlinie. Bei einem Versatz von -8“ und der Einstellung Horizontale Position auf Rechtsliegt die Außenseite der rechten Schiene beispielsweise 8“ links von der Referenzlinie.	0

Seitenholmschnitte



Holmausschnitte	Hier wählen Sie den Seitenholmschnitt aus.
Max. Holmlänge	Wenn Sie für den Holmausschnitt Max. Lauflänge ausgewählt haben, definieren Sie hier die maximale Holmlänge.

Holmdrehung

Hier definieren Sie die Drehung der Holme. Standardmäßig ist der Wert Oben eingestellt.

Steigleiterdrehung

Definieren Sie, wie die Leiter gedreht werden soll. Standardmäßig ist der Wert Vorn eingestellt.

Sprossendrehung

Definieren Sie die Sprossendrehung.

Rückenschutzerstellung



	Standard Rückenschutz wird nicht erstellt. AutoDefaults kann diese Option ändern.
	Rückenschutz wird nicht erstellt.
	Rückenschutz wird erstellt.

Sprossenausschnitt am Holm

Wählen Sie aus, ob die Holme zum Vermeiden von Kollisionen ausgeschnitten werden sollen.


Option	Beschreibung
	Die Holme werden nicht ausgeschnitten.
	Die Holme werden nicht ausgeschnitten.
	Die Holme werden ausgeschnitten. Definieren Sie den Abstandswert für den Ausschnitt.
	Die Holme werden ausgeschnitten. Die Sprossen sind an die Holme geschraubt. Definieren Sie den Abstandswert für den Ausschnitt.
	Definition der Tiefe des Ausschnitts am Holm.

Eckschnittabmessungen

Hiermit definieren Sie die Eckschnitte oben an den Holmen.


	Beschreibung
1	Horizontale Abmessung
2	Vertikale Abmessung

Eckschnittform


Option	Beschreibung
	Kein Eckschnitt
	Gerader Eckschnitt
	Konvexer Eckschnitt
	Konkaver Eckschnitt

Registerkarte Korb

Auf der Registerkarte Korb können Sie Größe und Position des Rückenschutzes der Leiter definieren.

Abmessungen des Rückenschutzes


	Beschreibung
1	Abstand von der Mitte des oberen ausgestellten Bügels zum nächsthöheren Bügels im Rückenschutz
2	Abstand von der oberen Plattform bis zur Mitte des oberen Rückenschutzbügels
3	Anzahl der Bügel (zusätzlich zu dem erforderlichen unteren Bördelreifen). Standardmäßig ist die Anzahl der Bügel 2. Wenn Sie ausgewählt haben, dass der Zugang zur Leiter von der Seite erfolgt, werden drei zusätzliche Bügel über der obersten Plattform in einem Abstand von 1'-10“ hinzugefügt. Wenn Sie ausgewählt haben, dass die Leiter einen Durchstieg hat, werden zwei zusätzliche Bügel bei 12 Zoll und 3'-6“ über der Plattform hinzugefügt.
4	Radius des Bügel Definiert den Außenradius jedes Rückenschutzbügels oberhalb des aufgeweiteten Bügels am Boden des Korbs. Der Bügelradius am Boden des Korbs wird durch den Bördelradius bestimmt. Wenn Sie den Radius nicht definieren, bestimmt die entsprechende jobdefs.lis-Datei den Standardwert. Sie können eine Kombination von Maßen einschließlich Bügelradius und Leiterbreite definieren, mit der die Bügel auf keinen Fall außen an den einzelnen Holmes gebogen und befestigt werden können. Das gilt insbesondere für das obere Ende einer Durchstiegsleiter, wo die Leiterholme für eine bessere Zugänglichkeit aufgeweitet sind.
5	Korbtiefe Definiert den Abstand von der Mittellinie der Leiterholme zum Krümmungspunkt für alle Rückenschutzbügel. Wenn Sie die Tiefe nicht definieren, bestimmt die entsprechende jobdefs.lis-Datei den Standardwert.
6	Abmessungen der seitlichen Stufe Definiert den Abstand zwischen der Mittellinie der Leiter und der Mittellinie des äußersten vertikalen Korbstabs im seitlichen Treppenteil des Korbs. Wenn der Stufentyp durchgehend ist, wird diese Abmessung nicht verwendet.
7	Abmessungen der seitlichen Stufe Definiert den Abstand von der Mittellinie der äußersten vertikalen Korbstange zum Ende der modifizierten Rückenschutzbügel. Wenn der Stufentyp durchgehend ist, wird diese Abmessung nicht verwendet.
8	Ausgestellter Bügelraum Definiert den Abstand von der Mitte des unteren Bördelreifens zum nächsthöheren Bügel im Rückenschutz.
9	Aufgeweiteter Radius Hiermit definieren Sie den Außenradius des aufgeweiteten Rückenschutzbügels am Boden des Korbs. Der Radius ist gleich dem Radius des Rahmens plus 1.75 Zoll. Der Radius aller anderen Bügel wird durch den Bügelradius(4)bestimmt.
10	Ausgestellter Bügelversatz Definiert den Abstand von der unteren Plattform zur Mitte des unteren aufgeweiteten Rückenschutzbügels. Wenn Sie den Versatz nicht definieren, bestimmt die entsprechende jobdefs.lis-Datei den Standardwert.

Bügelform


Option	Beschreibung
	U-förmiger Bügel
	U-förmiger Bügel
	O-Typ-Bügel
	O-Typ-Bügel Bügel werden an der Wangeninnenseite erstellt.

Abstand der vertikalen Stäbe


	Beschreibung
1	Definieren Sie den Winkel zwischen den vertikalen Stäben im runden Querschnitt des Bügelprofils.
2	Hiermit definieren Sie den Abstand zwischen den vertikalen Stäben im geraden Teil des Bügels.

Projektionslänge der vertikalen Stäbe der seitlichen Stufe

Definieren Sie die Längenprojektion der vertikalen Stäbe, wenn der Korb mit dem linken oder rechten Stufentyp erstellt wird. Der Stufentyp kann auf der Registerkarte Abbildung ausgewählt werden.

Registerkarte Schrauben

Auf der Registerkarte Schrauben können Sie die Schraubeneigenschaften der Schrauben für Stützprofil, Leiter und Stützprofilhalter definieren. Wird kein Rückwärtiges Stützprofil erstellt, kommen auch keine Schraubeneinstellungen zur Anwendung.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Schnittlänge

Legt die Tiefe fest, in der Tekla Structures nach den Querschnitten der verschraubten Teile sucht. Damit können Sie bestimmen, ob die Schraube einen oder zwei Flansche verbindet.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Registerkarte Ankerstäbe

Auf der Registerkarte Ankerstäbe definieren Sie, ob Schrauben oder benutzerdefinierte Komponenten für den Rückenschutz, die Leiter oder die Anker des rückwärtigen Stützprofils verwendet werden sollen.


Option	Beschreibung
Schraubentyp	Wählen Sie aus, ob Schrauben oder benutzerdefinierte Komponenten verwendet werden.
Komponente	Wählen Sie die Komponente aus dem Anwendungen und Komponenten Katalog aus. Definieren Sie die benutzerdefinierten Einstellungen, die Aufwärtsrichtung und die Drehung.

Registerkarte Auflager

Auf der Registerkarte Auflager können Einstellungen für das rückwärtige Stützprofil definiert werden.

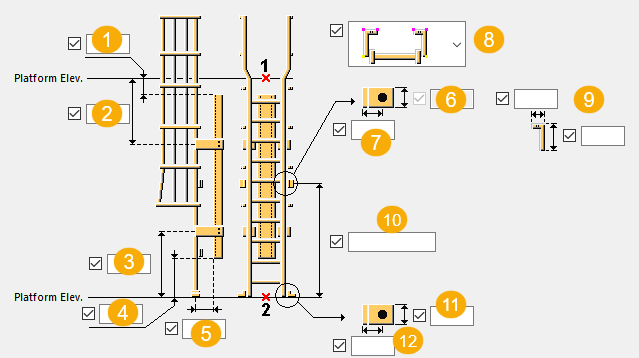

	Beschreibung
1	Oberkante Stützprofil Abstand zwischen Höhe obere Plattform und Oberkante rückwärtiges Stützprofil
2	Versatz oberer Stützprofilhalter Abstand zwischen Höhe obere Plattform und Mittellinie oberes gebogenes Blech zur Befestigung der Leiter am rückwärtigen Stützprofil. Beim Erstellen eines rückwärtigen Stützprofils wird über Versatz unterer Stützprofilhalter die Position des einzelnen gebogenen Blechs bestimmt.
3	Versatz unteres Auflager Abstand zwischen Höhe untere Plattform und Mittellinie unteres gebogenes Blech zur Befestigung der Leiter am rückwärtigen Stützprofil. Beim Erstellen eines rückwärtigen Stützprofils wird über diese Einstellung die Position der einzelnen gebogenen Blechs bestimmt.
4	Unterkante Stützprofil Abstand zwischen Höhe untere Plattform und Unterkante rückwärtiges Stützprofil.
5	Versatz rückwärtiges Stützprofil Abstand zwischen Mittellinie Leiterholm und nächstgelegener Seite des rückwärtigen Stützprofils.
6	Vertikale Abmessung des oberen Stützprofilhalters
7	Horizontale Abmessung des oberen Stützprofilhalters
8	Position oberer Stützprofilhalter
9	Vertikale und horizontale Abmessungen der als Polyträger erstellten Stützprofilhalter
10	Unterer Versatz bis Mitte Stützprofilhalter
11	Vertikale Abmessung des unteren Stützprofilhalters
12	Horizontale Abmessung des unteren Stützprofilhalters

Rückwärtiges Stützprofil


Option	Beschreibung
	Standardmäßig wird das rückwärtige Stützprofil nicht erstellt. AutoDefaults kann diese Option ändern.
	wird das rückwärtige Stützprofil nicht erstellt.
	Das rückwärtige Stützprofil dient zur Aussteifung und Befestigung der Leiter.

Stützprofilhalter


Option	Beschreibung
	Standardmäßig werden zwei Stützprofilhalter für das rückwärtige Stützprofil erstellt. Mit den Stützprofilhaltern aus gebogenen Blechen werden die Leiterholme am rückwärtigen Stützprofil befestigt. AutoDefaults kann diese Option ändern.
	Es wird ein Stützprofilhalter erstellt.
	Es werden zwei Stützprofilhalter erstellt.

Position oberer Stützprofilhalter

Hier wählen Sie die Position der oberen Stützprofilhalter aus.

Untere Stützprofilhalter


Option	Beschreibung
	Es werden keine unteren Stützprofilhalter erstellt.
	Die unteren Stützprofilhalter werden an den Außenkanten erstellt. Sie können den vertikalen und horizontalen Versatz definieren.
	Die unteren Stützprofilhalter werden an den Innenkanten erstellt. Sie können den vertikalen und horizontalen Versatz definieren.

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
