Treppe Typ 4 (S74)

Treppe Typ 4 (S74) erstellt eine gerade Treppe mit optionalen oberen und unteren Auftritten. Die Treppe besteht aus Wangen, eventuell Auftritten und den eigentlichen Stufen. Die Stufen können über horizontale Auflager, vertikale Auflager oder gebogene Blechkonsolen mit den Wangen verbunden werden.

Erzeugte Objekte

Wangen
Stufen
Auftritte (optional)
Auflager
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Treppe mit Stufen des Typs 4. Horizontale obere und untere Auftritte. Die Stufen werden über verschraubte horizontale Auflager mit den Wangen verbunden.
	Treppe mit gebogenen Blechkonsolen. Die Stufen werden über gebogene Blechkonsolen mit den Wangen verbunden.
	Treppe mit ausgeklinkten Wangen (auf Auflagerträger). Die Stufen werden über vertikale und horizontale Auflager mit den Wangen verbunden.
	Treppe mit 90-Grad-Biege an der Ober- und Unterseite der Trittflächen. Die Stufen werden über vertikale und horizontale Auflager mit den Wangen verbunden. Rotes Vorsprungprofil an der Vorderkante der Stufen.

Bevor Sie beginnen

Wenn die Wangen ausgeklinkt werden, um auf den Trägern aufzuliegen, erstellen Sie vor der Treppe zunächst die Auflagerträger.

Auswahlreihenfolge

Picken Sie einen Punkt für die Stufenkante der ersten Stufe.
Picken Sie einen weiteren Punkt für die Stufenkante der letzten Stufe.
Die Reihenfolge, in der die Punkte gepickt werden, spielt keine Rolle.
Zum Erstellen der Treppe drücken Sie die mittlere Maustaste.
Nach Auswahl der folgenden Optionen für Ausklinkungen auf der Registerkarte Abbildung wählen Sie die Auflagerträger aus und drücken die mittlere Maustaste.

Teilerkennung


	Teil
1	Wange
2	Stufe
3	Auftritt

Registerkarte Abbildung

Auf der Registerkarte Abbildung können Sie die Geometrie der Wange und die Stufenkantenpunkte bestimmen.

Oberer Treppenabsatz


Option	Beschreibung
	Standard
	Horizontaler Auftritt
	Ausgeklinkt Das Oberteil der Wange liegt auf dem stützenden Teil. Vertikale und horizontale Bleche werden am Wangenende verschweißt.

Unterer Treppenabsatz


Option	Beschreibung
	Standard
	Vertikales Profil Erstellt einen vertikalen Auftritt, bei dem sich der untere gepickte Punkt auf der oberen Ebene der letzten Stufe befindet.
	Horizontal Erstellt einen horizontalen Auftritt, bei dem sich der untere gepickte Punkt auf der oberen Ebene der letzten Stufe befindet.
	Vertikal abgesenkter Punkt Der gepickte Punkt befindet sich auf der Oberseite des Stahls oder der letzten Ebene.
	Horizontal abgesenkter Punkt Der gepickte Punkt befindet sich auf der Oberseite des Stahls oder der letzten Ebene.
	Ausgeklinkt Erstellt eine Ausklinkung an der Unterseite der Wange, die auf dem tragenden Teil liegt. Am Wangenende wird ein vertikales Blech verschweißt.

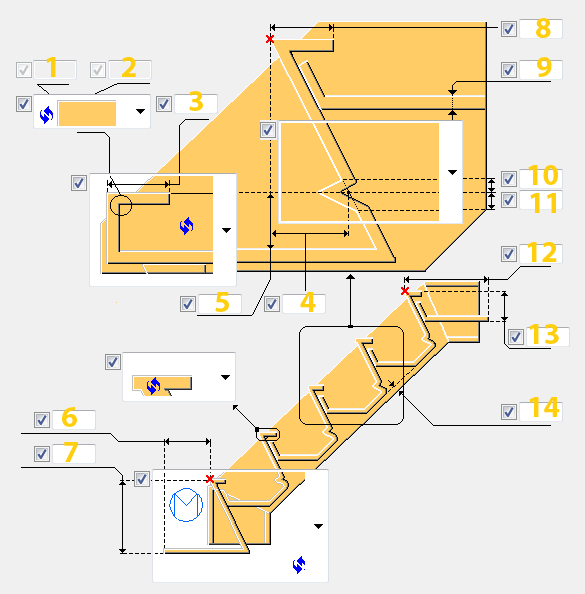

Treppenabmessungen


	Beschreibung	Standard
1	Definieren Sie den Abstand zwischen dem oberen Punkt und dem Ende des linken oberen Treppenabsatzes. Wenn Sie den Wert `0 mm` angeben, wird der linke oberer Absatz nicht erstellt. Wenn Sie für die Art des oberen Treppenabsatzes eine Ausklinkung angeben, müssen Sie die Schnittabmessung des horizontalen Blechs von der Wangenkante definieren.	`0 mm`
2	Hiermit definieren Sie den vertikalen Abstand zwischen dem oberen Punkt und der Oberseite des Stahls für den oberen Treppenabsatz. Wenn der obere Absatz nicht erstellt wird, wird die Stahloberseite der Wange verwendet. Wenn Sie für die Art des oberen Treppenabsatzes eine Ausklinkung angeben, müssen Sie den vertikalen Abstand vom oberen Punkt zum horizontalen Schnitt der Wangenoberseite definieren.	`200 mm`
3	Definieren Sie den maximal zulässigen Abstand zwischen zwei aufeinanderfolgenden Stufen. Der Abstand zwischen den Stufen wird anhand des Stufenabstandstyps Exakt oder Gleich und der Anzahl der Stufen ermittelt. Wenn die Stufenhöhe z. B. `200 mm` beträgt, erstellt die Einstellung Exakt Stufen mit exakt diese dieser Höhe (geben Sie die Anzahl der Stufen als Ganzzahl ein). Die Einstellung Gleich erzeugt die erforderliche Anzahl Stufen von unten nach oben; die Höhe wird so berechnet, dass sie der definierten Höhe (`200 mm`) möglichst nah kommt.	`(Z*220)/(Z+220) mm`, wobei Z der vertikale Abstand zwischen den zwei ausgewählten Punkten ist.
4	Hier wählen Sie die Richtung der Stufenkantenabmessung: Vertikales Profil Horizontal Fang Lot	Vertikales Profil
5	Hier definieren Sie die Stufenkantenabmessung. Dieses Maß hängt von der ausgewählten Richtung ab.	`0 mm`
6	Definieren Sie dieses Maß abhängig von der ausgewählten Art für den unteren Treppenabsatz: Unterer Treppenabsatz, horizontaler oder horizontal abgesenkter Punkt Hiermit definieren Sie den vertikalen Abstand zwischen dem unteren Punkt und der Stahloberseite des unteren Treppenabsatzes. Unterer Treppenabsatz, vertikal oder vertikal abgesenkter Punkt Hiermit definieren Sie den horizontalen Abstand zwischen dem unteren ausgewählten Punkt und der am weitesten entfernten Seite des unteren Absatzes. Unterer Treppenabsatz mit Ausklinkung Definieren Sie den horizontalen Abstand zwischen dem unteren Punkt und dem vertikalen Wangenschnitt. Standardmäßig wird der Schnitt an der Kante des stützenden Teils durchgeführt.	`150 mm`
7	Definieren Sie die vertikale Abmessung zwischen dem unteren Punkt und der ersten Stufe. Sie können diese Abmessung festlegen, wenn der Stufenabstandstyp auf Gleich und die Art des unteren Treppenabsatzes auf Vertikal oder Horizontal abgesenkter Punkt eingestellt ist.	Gleich dem vertikalen Abstand zwischen Stufen
8	Definieren Sie das Schnittmaß des vertikalen Blechs von der Wangenkante aus. Sie können diese Abmessungen definieren, wenn die Art des unteren Treppenabsatzes auf Ausklinkung festgelegt ist.	`0 mm`
9 12	Definieren Sie dieses Maß abhängig von der ausgewählten Art für den unteren Treppenabsatz: Unterer Treppenabsatz, horizontaler oder horizontal abgesenkter Punkt. Definieren Sie den horizontalen Randabstand zwischen dem unteren Punkt und dem unteren Treppenabsatz. Unterer Treppenabsatz, vertikal oder vertikal abgesenkter Punkt. Definieren Sie den vertikalen Randabstand zwischen dem unteren Punkt und dem niedrigsten Punkt des unteren Treppenabsatzes.	`600 mm`
10	Definieren Sie den vertikalen Spalt zwischen dem unteren stützenden Teil und dem Wangenfuß. Sie können diese Abmessung definieren, wenn die Art des unteren Treppenabsatzes auf Ausklinkung festgelegt ist.	`0 mm`
11	Definieren Sie den horizontalen Spalt zwischen dem unteren stützenden Teil und dem Wangenfuß. Sie können diese Abmessung definieren, wenn die Art des unteren Treppenabsatzes auf Ausklinkung festgelegt ist.	`0 mm`
13	Definieren Sie das Maß, um das die Stufen an beiden Seiten gleichmäßig gekürzt werden.	`0 mm`
14	Definieren Sie die Breite der Stufen.	`1000 mm`
15	Definieren Sie den horizontalen Spalt zwischen dem oberen stützenden Teil und dem Wangenfuß. Sie können diese Abmessung definieren, wenn die Art des oberen Treppenabsatzes auf Ausklinkung festgelegt ist.	`0 mm`
16	Definieren Sie den vertikalen Spalt zwischen dem oberen stützenden Teil und dem Wangenfuß. Sie können diese Abmessung definieren, wenn die Art des oberen Treppenabsatzes auf Ausklinkung festgelegt ist.	`0 mm`
17	Definieren Sie dieses Maß abhängig von der ausgewählten Art für den oberen Treppenabsatz: Horizontaler oberer Treppenabsatz. Definieren Sie den Abstand zwischen dem oberen Punkt und dem Ende der Wange. Ausgeklinkter oberer Treppenabsatz. Definieren Sie den horizontalen Abstand zwischen dem oberen Punkt und dem Vertikalschnitt der Wange. Standardmäßig wird der Schnitt an der Kante des stützenden Teils durchgeführt. Wenn Sie das Maß auf `0 mm` setzen, wird der obere Absatz nicht erstellt.	`0 mm`
18	Wählen Sie den Stufenabstandstyp aus: Exakt erstellt Stufen mit exakt der definierten Höhe. Geben Sie die Anzahl der Stufen als Ganzzahl ein. Gleich erzeugt die erforderliche Anzahl Stufen von unten nach oben; die Höhe wird so berechnet, dass sie der definierten Stufenhöhe möglichst nah kommt. Der Abstandstyp steuert, wie der vertikale Abstand zwischen den Stufen berechnet wird. Wenn Sie Exakt auswählen und die Art des unteren Treppenabsatzes als horizontal oder vertikaler abgesenkten Punkt angeben, werden die Stufen vom oberen zum unteren Punkt in Abständen angeordnet. Andernfalls werden die Stufen vom unteren zum oberen Punkt in Abständen angeordnet.	Gleich
19	Geben Sie die Anzahl der Stufen an. Diese Option ist abhängig vom Stufenabstandstyp und dem Stufenabstand. Wenn Sie den Stufenabstandstyp auf Exakt oder Gleich einstellen und kein Abstandsmaß angeben, erzeugt Treppe Typ 4 (S74) die definierte Anzahl Stufen.	Berechnet anhand des vertikalen Abstands zwischen den ausgewählten Punkten und dem Stufenabstand

Vertikaler Versatz des Absatzes

Definieren Sie den vertikalen Versatz für den linken und rechten horizontalen Absatz am oberen und unteren Ende der Wangen.

Registerkarte Treppen Setup

Auf der Registerkarte Treppen Setup können Sie die Teileigenschaften, die oberen und unteren Stufen, die Position der Treppe in der Horizontalen und die Drehung der Wangen und Stufen bestimmen.

Treppenteileigenschaften


	Teil	Beschreibung	Standard
1	Linke Wange	Immer erstellt Wählen Sie ein Profil aus dem Profilkatalog aus.	`BLU400*2` Der Standardname lautet `WANGE`.
1	Rechte Wange	Immer erstellt Wählen Sie ein Profil aus dem Profilkatalog aus.	`BLU400*2` Der Standardname lautet `WANGE`.
2	Obere H Platte	Wird nur erstellt, wenn die Oberseite der Wange auf dem Stützträger aufliegt.	`6 mm` Der Standardname lautet `BLECH`.
3	Obere V Platte	Wird nur erstellt, wenn die Oberseite der Wange auf dem Stützträger aufliegt.	`6 mm` Der Standardname lautet `BLECH`.
4	Untere V Platte	Wird nur erstellt, wenn die Unterseite der Wange auf dem Stützträger aufliegt.	`6 mm` Der Standardname lautet `BLECH`.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Treppen-Setup-Einstellungen


Option	Beschreibung
Als Baugruppe (verschweißt)	Hierüber definieren Sie die Objekte, aus denen die Treppenkomponente eine Baugruppe erstellen soll. Die Standardeinstellung ist Wangen. Mit dieser Einstellung werden nur die zu erstellenden Schweißnahtobjekte bestimmt. Sie wirkt sich nicht auf den Schweißnahttyp aus. Den Schweißnahttyp wählen Sie im Dialogfeld Schweißnähte aus. Denken Sie daran, dass Baustellenschweißnähte nicht in die Baugruppe aufgenommen werden. Nein: In der Komponente werden keine Schweißnähte erstellt. Ja: In der Komponente werden alle Schweißnähte erstellt. Wangen: Zwischen Stufen und Wangen werden die Schweißnähte 2 und 3 nicht erstellt. Die Wangen und die einzelnen Stufen bleiben als separate Baugruppen erhalten. Die Auflager werden an die Wangen geschweißt.
Baugruppe Hauptteil	Hier wählen Sie aus, ob es sich beim Hauptteil der Treppenbaugruppe um eine Wange, das untere Treppenpodest oder das obere Treppenpodest handelt.
Wangen Referenzlinie	Oben: Die Linie innerhalb der Treppe auf der Oberseite wird als Referenzlinie verwendet. Ausklinkung: Die Stufenkantenlinie wird als Referenzlinie verwendet. Die Referenzlinie wird für Werkstattzeichnungen verwendet.
In Ansicht	Position der Treppe. Die Mittellinie der Stufen wird als Referenzlinie verwendet. Der Standardwert ist Rechts.
Verschiebung	Versatz der Treppen in der Ansicht von der in der OptionIn Ansicht festgelegten Position. Der Standardversatz beträgt `0 mm`.
Blechwangen als ein Blech erstellen	Wählen Sie aus, ob die Blechwangen als durchgehendes Blech erstellt werden sollen.
Wangen-Ansicht	Drehung der Wange um ihre Achse. Der Standardwert ist Oben .
Obere Stufe	Definieren Sie, ob die erste Stufe der Treppe (die höchste Stufe) erstellt wird. Standardmäßig wird die erste Stufe erstellt.
Untere Stufe	Definieren Sie, ob die letzte Stufe der Treppe (die niedrigste Stufe) erstellt wird. Standardmäßig wird die letzte Stufe erstellt.
Auflagerkonsole	Geben Sie an, wie die Stufen mit den Wangen verbunden werden: Standard Horizontale Auflagerkonsole Horizontale und vertikale Auflagerkonsolen Gebogene Blechkonsole

Registerkarte Treppe Typ 4

Auf der Registerkarte Treppe Typ 4 können Sie Form und Größe der Stufen der Treppe Typ 4 bestimmen.

Profile


Profil	Beschreibung	Standard
Stufenprofil	Das Stufenprofil wird anhand der Dicke berechnet, die Sie für die Bleche der Treppe Typ 4 eingeben, wenn Sie die Abmessungen der Treppe Typ 4 definieren. Wählen Sie ein geeignetes Material für das Stufenprofil aus. In der Umgebung US imperial speichert Tekla Structures das ausgewählte Material im benutzerdefinierten Attribut Messstellenmaterial des Stufenprofils. Sie können diese Angabe in Listen und Stücklisten für Zeichnungen verwenden.
Stufenprofilpräfix	Hierüber definieren Sie das Stufenprofilpräfix.
Vorsprungprofil	Wird nur erstellt, wenn für Absatzstück die Option Absatz erstellen eingestellt ist. Um ein Vorsprungprofil zu erstellen, wählen Sie es aus dem Profilkatalog aus.	`PL160*10`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

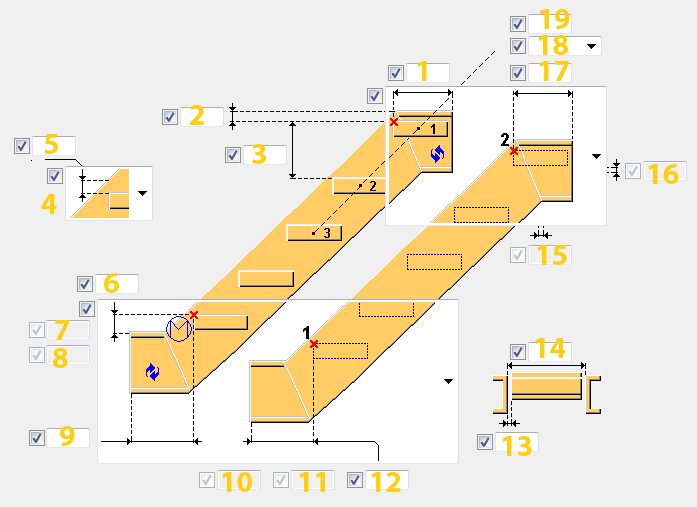

Abmessungen Treppe Typ 4


	Beschreibung	Standard
1 2	Definieren Sie die Eckschnittabmessungen für die Vorderkante.	`15 mm`
3	Definieren Sie die Länge des Vorderteils der Stufe entsprechend dem ausgewählten Vorderkantentyp.	`40 mm`
4	Hiermit definieren Sie die Neigung der Rückwand zwischen der vertikalen Linie des Stufenkantenpunktes und der Rückwand der Treppe Typ 4 (Versatzpunkt Betonausguss).	`100 mm`
5	Definieren Sie die Höhe der inneren Stufenabmessung, wo der Beton gegossen wird.	`100 mm`
6 7	Definieren Sie die Breite und Höhe der untersten Stufe.	`Höhe = 200 mm` `Breite = 0 mm`
8	Hiermit definieren Sie die horizontale Abmessung der Treppe Typ 4 mit schräger Vorderkante.	`60 mm`
9	Hiermit definieren Sie die Blechdicke der Treppe Typ 4.	`10 mm`
10 11	Definieren Sie die Ansatzmaße der Stufenrückwand. Sie können diese Abmessungen definieren, wenn Rückwand auf Ansatz eingestellt ist.	`15 mm`
12	Definieren Sie die horizontale Länge der obersten Stufe. Das ist der horizontale Abstand zwischen dem oberen Stufenkantenpunkt und dem Ende des horizontalen Abschnitts der oberen Stufe.	`300 mm`
13	Definieren Sie die Höhe der obersten Stufe. Das ist der vertikale Abstand zwischen dem oberen Stufenkantenpunkt und dem Ende des horizontalen Abschnitts der oberen Stufe.	`100 mm`
14	Hiermit definieren Sie den unteren Abstand der Stufen, mit dem ein Überlappen des unteren Teils der Treppe Typ 4 mit dem unteren Ende der Wange vermieden wird.	`20 mm`

Eckschnitt-Form

Wählen Sie die Form der Vorderkante der Stufe aus.


Option	Beschreibung
	Keine
	Linie
	Runden
	Bogen

Rückwandtyp

Hier wählen Sie den Rückwandtyp für die Treppe Typ 4 aus.


Option	Beschreibung
	Standard
	Ansatz
	Gerade

Vorderkantentyp

Wählen Sie aus, wie die Stufe mit der darunter liegenden Stufe verbunden ist.


Option	Beschreibung	Beispiel
	Standard Rechteckige Vorderkante. AutoDefaults kann diese Option ändern.
	Schräge Vorderkante. Stufe überlappt die untere Stufe und läuft im gleichen Winkel weiter wie die Rückwand.
	Rechteckige Vorderkante. Stufen überlappen sich nicht.
	Rechteckige Vorderkante. Stufe überlappt die untere Stufe und läuft im gleichen Winkel weiter wie die Rückwand.
	Rechteckige Vorderkante. Stufe überlappt die untere Stufe und läuft in einem Winkel von 30 Grad weiter.

Absatzstück

Hier geben Sie an, ob das Abstandsstück auf der Stufe erstellt werden soll.


Option	Beschreibung
	Standard Kein Absatz. AutoDefaults kann diese Option ändern.
	Kein Absatz.
	Absatz erstellen.

Horizontales Teil

Geben Sie an, ob die unterste Stufe über ein horizontales Teil verfügt. Geben Sie den vertikalen Abstand von der Unterseite der Stufe bis zur Oberseite der Stufe des Typs 4 (Dicke Betonplatte) in den Abmessungen der Treppe Typ 4 ein.


Option	Beschreibung
	Standard Horizontales Teil erstellen. AutoDefaults kann diese Option ändern.
	Horizontales Teil erstellen.
	Kein horizontales Teil.

Registerkarte Horizontale Auflagerkonsole

Auf der Registerkarte Horizontale Auflagerkonsole legen Sie die Eigenschaften und die Befestigung der horizontalen Konsolen fest. Bei den horizontalen Auflagerkonsolen handelt es sich um Winkelprofile unter den Trittflächen.

Voraussetzungen

Vor dem Einstellen der Eigenschaften horizontaler Auflagerkonsolen sind folgende Option einzustellen:

Stellen Sie auf der Registerkarte Treppe Setup für Auflagerkonsole die Option Horizontale Konsole oder Horizontale und vertikale Konsolen ein.

L-Profil


Teil	Beschreibung	Standard
L-Profil	Wird nur erstellt, wenn Auflager erstellt werden. Wählen Sie das Profil aus dem Profilkatalog aus.	`BLL808010`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Auflagerabmessungen



1	Definieren Sie die Länge des Auflagers. Die Standardlänge wird entsprechend den Abmessungen der Schrauben zur Verbindung von Auflagerkonsole und Stufe bzw. von Auflagerkonsole und Wange berechnet (je nachdem, welche Abmessung größer ist).
2	Definieren Sie das Maß für den Versatz der Auflagerkonsole von der Mittellinie des Gewindes. Der Standardwert lautet `0` mm.

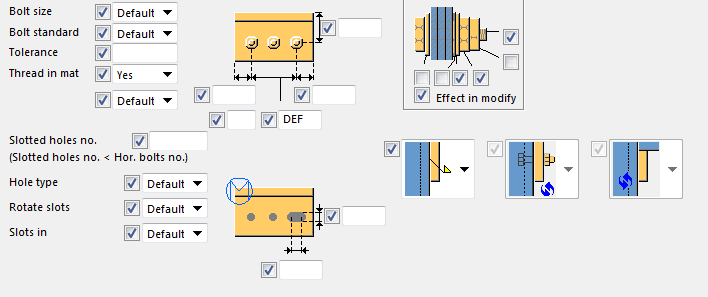

Verbindung von Auflagerkonsole und Stufe

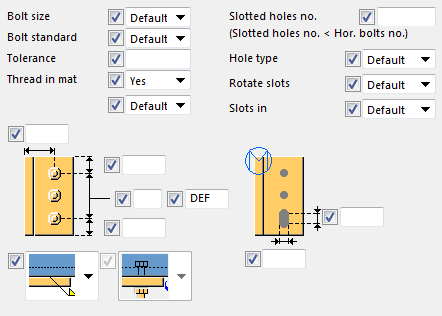

Definieren Sie die Eigenschaften der Schrauben, mit denen die Auflager und die Stufen verbunden sind.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Langloch Nr.	Definieren Sie die Anzahl der Langlöcher.
Lochtyp	Langloch erstellt Langlöcher. Überdimensioniert erstellt überdimensionierte Löcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Maße Schraubengruppe


	Beschreibung	Standard
1	Schraubenrandabstand.	`Schraubendurchmesser * 1.5`
2	Anzahl Schrauben.	`2`
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um die Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben den Wert 2 ein.	`100 mm`

Typ der Verbindung von Auflagerkonsole und Stufe


Option	Beschreibung
	Standard.
	Geschraubt.
	Geschweißt.
	Keine Verbindung.
	Kein Winkelschenkel für Auflagerkonsole. Die Auflagerkonsole besteht aus einer Platte anstelle eines Winkels.
	Nur Löcher.

Verschraubungsrichtung


Option	Beschreibung
	Standard.
	Verschraubung von Auflager zu Stufe.
	Verschraubung von Stufe zu Auflager.

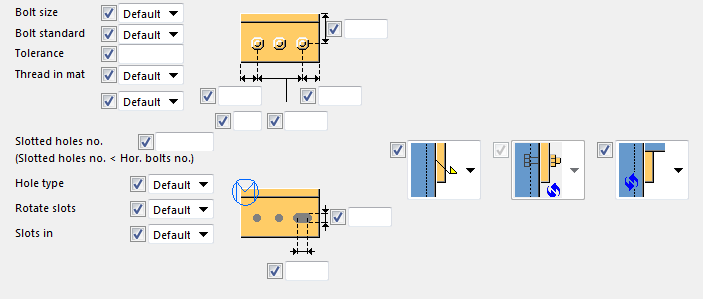

Verbindung von Auflagerkonsole und Wange

Definieren Sie die Eigenschaften der Schrauben, mit denen die Auflager und die Wangen verbunden sind.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Langloch Nr.	Definieren Sie die Anzahl der Langlöcher.
Lochtyp	Langloch erstellt Langlöcher. Überdimensioniert erstellt überdimensionierte Löcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Maße Schraubengruppe


	Beschreibung	Standard
1	Schraubenrandabstand.	`Schraubendurchmesser * 1.5`
2	Anzahl Schrauben.	`2`
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um die Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben den Wert 2 ein.	`100 mm`

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Oberes Stufenauflager erstellen / Unteres Stufenauflager erstellen

Hiermit wählen Sie aus, ob für die erste und letzte Stufe eine horizontale Auflagerkonsole erstellt wird.

Typ der Verbindung von Auflagerkonsole und Wange


Option	Beschreibung
	Standard. Geschraubt. AutoDefaults kann diese Option ändern.
	Geschraubt.
	Geschweißt.
	Keine Verbindung.

Verschraubungsrichtung


Option	Beschreibung
	Standard. Verschraubung von Auflager zu Wange. AutoDefaults kann diese Option ändern.
	Verschraubung von Auflager zu Wange.
	Geschraubte Verbindung zwischen Wange und Auflagerkonsole.

Position der Auflagerkonsole

Definieren Sie die Position der plattenförmigen Auflagerkonsole. Die Auflagerkonsole kann unter der Stufe oder zwischen Stufe und Wange positioniert werden.

Sie können die Position der Auflagerkonsole definieren, sofern die Konsole als Blech anstelle eines Winkels erstellt wird.


Option	Beschreibung
	Standard Unter der Stufe. AutoDefaults kann diese Option ändern.
	Unter der Stufe.
	Zwischen Wange und Stufe.

Registerkarte Vertikale Auflagerkonsole

Auf der Registerkarte Vertikale Auflagerkonsole legen Sie die Eigenschaften und die Befestigung der vertikalen Konsolen fest. Bei den vertikalen Auflagerkonsolen handelt es sich um Winkelprofile unter den Trittflächen, die den vertikalen Teil dieser Trittflächen stützen.

Voraussetzungen

Vor dem Einstellen der Eigenschaften vertikaler Auflagerkonsolen sind folgende Option einzustellen:

Stellen Sie auf der Registerkarte Treppen Setup für Auflagerkonsole die Option Horizontale und vertikale Konsole ein.
Stellen Sie auf der Registerkarte Treppe Typ 4 für Rückwandtyp die Option Gerade ein.

L-Profil


Teil	Beschreibung	Standard
L-Profil	Wird nur erstellt, wenn Auflager erstellt werden. Wählen Sie das Profil aus dem Profilkatalog aus.	`BLL808010`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Auflagerabmessungen


	Beschreibung	Standard
1	Definieren Sie die Höhe der Auflagerkonsole.	Die Standardhöhe wird entsprechend den Abmessungen der Schrauben zur Verbindung von Auflagerkonsole und Stufe bzw. von Auflagerkonsole und Wange berechnet (je nachdem, welche Abmessung größer ist).
2	Definieren Sie die Abmessung des Versatzes der Auflagerkonsole ab Kante der Treppe Typs 4.	`25` mm

Verbindung von Auflagerkonsole und Stufe

Definieren Sie die Eigenschaften der Schrauben, mit denen die Auflager und die Stufen verbunden sind.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Langloch Nr.	Definieren Sie die Anzahl der Langlöcher.
Lochtyp	Langloch erstellt Langlöcher. Überdimensioniert erstellt überdimensionierte Löcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Maße Schraubengruppe


	Beschreibung	Standard
1	Schraubenrandabstand.	`Schraubendurchmesser * 1.5`
2	Anzahl Schrauben.	`2`
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um die Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben den Wert 2 ein.	`100 mm`

Typ der Verbindung von Auflagerkonsole und Stufe


Option	Beschreibung
	Standard.
	Geschraubt.
	Geschweißt.
	Keine Verbindung.
	Kein Winkelschenkel für Auflagerkonsole. Die Auflagerkonsole besteht aus einer Platte anstelle eines Winkels.
	Nur Löcher.

Verschraubungsrichtung


Option	Beschreibung
	Standard.
	Verschraubung von Auflager zu Stufe.
	Verschraubung von Stufe zu Auflager.

Verbindung von Auflagerkonsole und Wange

Definieren Sie die Eigenschaften der Schrauben, mit denen die Auflager und die Wangen verbunden sind.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`
Baustelle/Werkstatt	Ort, wo die Schrauben montiert werden sollen.	`Baustelle`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Langloch Nr.	Definieren Sie die Anzahl der Langlöcher.
Lochtyp	Langloch erstellt Langlöcher. Überdimensioniert erstellt überdimensionierte Löcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Maße Schraubengruppe


	Beschreibung	Standard
1	Schraubenrandabstand.	`Schraubendurchmesser * 1.5`
2	Anzahl Schrauben.	`2`
3	Schraubenabstand. Geben Sie ein Leerzeichen ein, um die Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben den Wert 2 ein.	`100 mm`

Oberes Stufenauflager erstellen / Unteres Stufenauflager erstellen

Hiermit wählen Sie aus, ob für die erste und letzte Stufe eine vertikale Auflagerkonsole erstellt wird.

Typ der Verbindung von Auflagerkonsole und Wange


Option	Beschreibung
	Standard. Geschraubt. AutoDefaults kann diese Option ändern.
	Geschraubt.
	Geschweißt.
	Keine Verbindung.

Verschraubungsrichtung


Option	Beschreibung
	Standard. Verschraubung von Auflager zu Wange. AutoDefaults kann diese Option ändern.
	Verschraubung von Auflager zu Wange.
	Geschraubte Verbindung zwischen Wange und Auflagerkonsole.

Position der Auflagerkonsole

Definieren Sie die Position der plattenförmigen Auflagerkonsole. Die Auflagerkonsole kann unter der Stufe oder zwischen Stufe und Wange positioniert werden.

Sie können die Position der Auflagerkonsole definieren, sofern die Konsole als Blech anstelle eines Winkels erstellt wird.


Option	Beschreibung
	Standard Unter der Stufe. AutoDefaults kann diese Option ändern.
	Unter der Stufe.
	Zwischen Wange und Stufe.

Registerkarte Gebogene Blechkonsole

Auf der Registerkarte Gebogene Blechkonsole legen Sie die Abmessungen und weitere Eigenschaften der gebogenen Blechkonsole fest. Mit der gebogenen Blechkonsole können Sie (anstatt mit horizontalen oder vertikalen Auflagerkonsolen) die Treppe Typ 4 mit den Wangen verbinden.

Voraussetzungen

Um die gebogene Blechkonsole zu erstellen, legen Sie folgende Optionen fest:

Stellen Sie auf der Registerkarte Treppen Setup für Auflagerkonsole die Option Gebogene Blechkonsole ein.
Legen Sie auf der Registerkarte Treppe Typ 4 für Vorderkantentyp folgende Option fest:

Gebogenes Blechprofil


Teil	Beschreibung	Standard
Gebogenes Blechprofil	Wird erstellt, wenn Auflagerkonsole auf Gebogene Blechkonsole eingestellt ist (auf der Registerkarte Treppen Setup).	`BPL80*10`


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.
Klasse	Teil-Klassennummer.
Ausführung	Gibt an, wie die Teiloberfläche behandelt wurde.

Oberste Stufe mit gebogener Blechkonsole erstellen

Geben Sie an, ob die gebogene Blechkonsole für die oberste Stufe erstellt werden soll.


Option	Beschreibung
	Standard Es wird keine gebogene Blechkonsole erstellt. AutoDefaults kann diese Option ändern.
	Es wird keine gebogene Blechkonsole erstellt.
	Es wird eine gebogene Blechkonsole erstellt.

Unterste Stufe mit gebogener Blechkonsole erstellen

Geben Sie an, ob die gebogene Blechkonsole für die unterste Stufe erstellt werden soll.


Option	Beschreibung
	Standard Es wird keine gebogene Blechkonsole erstellt. AutoDefaults kann diese Option ändern.
	Es wird keine gebogene Blechkonsole erstellt.
	Es wird eine gebogene Blechkonsole erstellt.

Abmessungen der gebogenen Blechkonsole


	Beschreibung	Standard
1	Definieren Sie den horizontalen Abstand zwischen der Stufenecke und der Kante des gebogenen Blechs.	`200 mm`
2	Definieren Sie den vertikalen Abstand zwischen der Stufenecke und der Kante des gebogenen Blechs.	`100 mm`
3	Definieren Sie den Radius der Biegung.	`1 / 3 * vertikales Maß`

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
