定义 unfold_corner_ratios.inp 文件中的展开参数

unfold_corner_ratios.inp 文件中的展开参数用于定义展开截面时中性轴的位置。中性轴是沿截面长度方向应力和应变等于零的位置延伸的一条线。Tekla Structures 使用这些参数创建数控文件，并在零件图中显示展开的截面。

正确展开零件可确保零件图和 NC 数据具有正确调整后的长度，能够将它们展成平面形状。当零件形成其真正的形状后，会创建正确的零件全长。调整后的长度取决于材料厚度、截面类型、弯曲半径等因素。

说明和限制

使用报告或过滤检查重量为零的零件。这些部分无法展开。
检查会话日志中是否存在有问题的实体，因为这些部分无法展开。您还可以使用 Tekla Warehouse中提供的固体错误检测扩展，例如固体错误检测器。
unfold_corner_ratios.inp 文件中的设置在以下情况下无效：
- 如果高级选项 XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION 设置为 TRUE。
- 如果高级选项 XS_CALCULATE_POLYBEAM_LENGTH_ALONG_REFERENCE_LINE 设置为 TRUE。这仅适用于具有直段的折梁。

修改展开参数

在标准文本编辑器中打开 unfold_corner_ratios.inp 文件。

该文件通常位于您的环境文件夹中。如果您的环境文件夹中不存在此文件，请修改位于 ..\Tekla Structures\<version>\environments\common\system 文件夹中的 unfold_corner_ratios.inp 文件。
修改展开参数并保存文件。

您可以将 unfold_corner_ratios.inp 文件复制到模型、工程或公司文件夹，然后根据需要在新位置修改该文件。Tekla Structures 会按默认搜索顺序搜索该文件。

在 unfold_corner_ratios.inp 文件中，您可以配置零件的展开方式。您可以配置两种类型的展开规则，设置完成后，这将控制展开零件的长度和 NC 数据。

类型 1：您可以通过零件旋转和弯曲角度（八字角）来控制零件的展开方式。

类型 2：您可以通过零件厚度（如果是截面，则为截面宽度）和弯曲半径来控制零件的展开方式。

类型 2 是更常用的零件展开方法。可以配置这些选项的组合，使用户能够根据公司标准设置有限的专用的展开规则。

如需获取有关定义参数的更多信息以及一些示例，请参见下面的“展开参数”表格。
重新启动 Tekla Structures 以使更改生效。

展开参数

下面是 unfold_corner_ratios.inp 文件的示例：

# Example unfolding corner ratio configuration file
# Lines beginning with '#' are comments
#
#
# [type = 1] [profile] [material] [rotation min] [rotation max] [flag: 1 = sharp, 2 = curved] [angle/radius min] [angle/radius max] [ratio]
#
1 HE* S235JR -180 180 1 0 90 .7
1 HE* S235JR -180 180 2 0 1000 .7
#
# PLATE
#
# [type = 2] [profile] [material] [thickness min] [thickness max] [flag: 1 = sharp, 2 = curved] [angle/radius min] [angle/radius max] [ratio]
#
2 PL* S235JR 0 200 1 -180 180 .6
2 PL* S235JR 0 200 2 0 1000 .6

下面是 unfold_corner_ratios.inp 文件中展开参数的列表以及这些参数的描述。表格中的示例取自以下定义：

1 HE300A S235JR 0 180 2 0 1000 .7


参数	在示例中	描述
类型	`1`	此参数指定零件类型。选择类型可以为不同的截面定义不同的规则。要通过零件旋转和弯曲角度（八字角）来控制零件的展开方式，请使用类型 `1`。此方法适用于折梁。要通过零件厚度（如果是截面，则为截面宽度）和弯曲半径来控制零件的展开方式，请使用类型 `2`。此方法适用于建模为折梁的板（例如 PLT）。类型 `3` 表示会忽略零件且不展开。这适用于遵循旧的折梁计算方法的零件（例如，线 `3 L* *` 禁止展开 L 形截面）。请参见表格后的示例。
型材/截面/型号	`HE300A`	此参数指定截面名。您还可以在截面名中使用通配符 ()，例如 `HE300`。* 本身表示任何截面。
材料	`S235JR`	此参数指定材料名称。您还可以在材料名称中使用通配符 ()，例如 `S235`。* 本身表示任何材料。

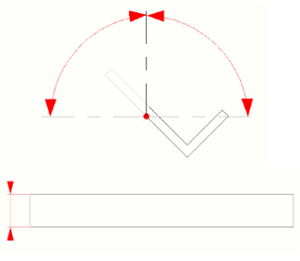

旋转最小值厚度最小值	`0`	对于折梁，此参数指定截面围绕纵轴旋转时的最小角度。对于板，此参数指定板的最小厚度。
旋转最大值厚度最大值	`180`	对于折梁，此参数指定截面围绕纵轴旋转时的最大角度。对于板，此参数指定板的最大厚度。
标记	`2`	此参数指定零件是否有锐折叠或弯折叠。此参数定义哪种类型的零件会受到参数角度最小值/半径最小值和角度最大值/半径最大值的影响。值 `1` 表示该零件有锐折叠。仅影响具有直倒角的折梁。值 `2` 表示该零件有弯折叠。仅影响具有弯倒角的折梁。
角度最小值半径最小值	`0`	此参数指定锐折叠的最小角度。此参数指定弯折叠的最小半径。
角度最大值半径最大值	`1000`	此参数指定锐折叠的最大角度。此参数指定弯折叠的最大半径。最大半径是根据比率定义的平面测量的，因此它不依赖于零件的创建方式（参考轴所在的位置）。
比率	`.7`	此参数指定折梁的展开方式，进而决定其长度。具体来说，它决定了 Tekla Structures 展开梁的深度（垂直于弯曲/转动平面）是多少。比率 =（1 - 中性轴的相对位置）。选项: 1 = 零件的外侧：折梁将沿其外表面展开 0 = 零件的内侧：折梁将沿其内表面展开（高度 = 0） 0.5 = 零件的中心线：折梁将围绕其中心线展开。默认情况下，长度计算的比率为 0.5，弯曲半径计算的比率为 0.0。如果截面属性位于由最小值和最大值确定的范围之内，Tekla Structures 将应用展开比率。请参见以下示例。

不同参数设置的示例

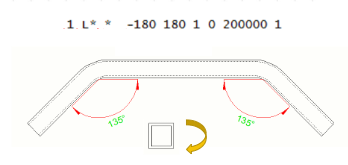

类型 = 1

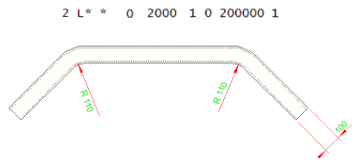

类型 = 2

比率 = 0.5

零件围绕其中心线展开。

比率 = 0

零件围绕内边缘展开。

比率 = 1

零件围绕外边缘展开。

unfold_corner_ratios.inp 中典型定义的示例

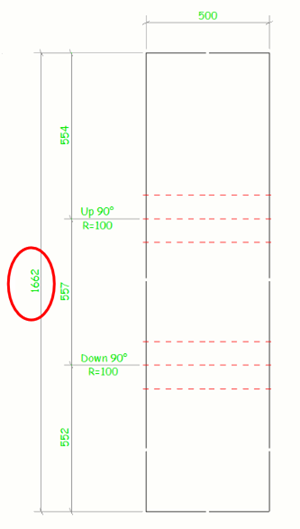

要仅根据零件的宽度和角部半径围绕外表面展开所有零件，您可以通过添加以下行来简化 unfold_corner_ratios.inp 定义：

2 * * 0 2000 1 0 200000 1

2 * * 0 2000 2 0 200000 1

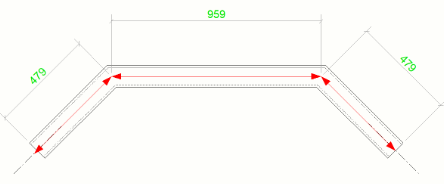

无论截面类型和材料如何，所有截面都将围绕外边缘展开。

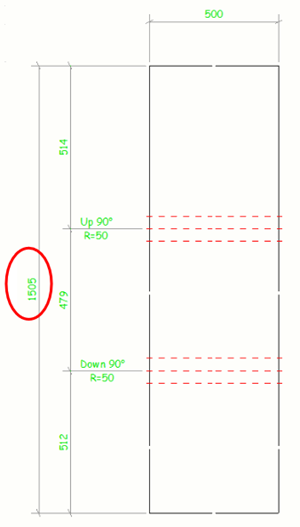

要仅根据零件的宽度和角部半径围绕内表面展开所有零件，您可以通过添加以下行来简化 unfold_corner_ratios.inp 定义：

2 * * 0 2000 1 0 200000 0

2 * * 0 2000 2 0 200000 0

无论截面类型和材料如何，所有截面都会围绕内边缘展开：

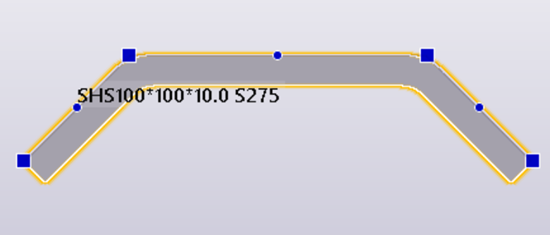

要围绕外侧（最长面）展开 SHS 和 PLT 截面，请在 unfold_corner_ratios.inp 中添加以下行：

1 SHS* S* -180 180 1 0 200000 1

1 SHS* S* -180 180 2 0 200000 1

2 P* S* 0 200 2 0 200000 1

2 P* S* 0 200 1 0 200000 1

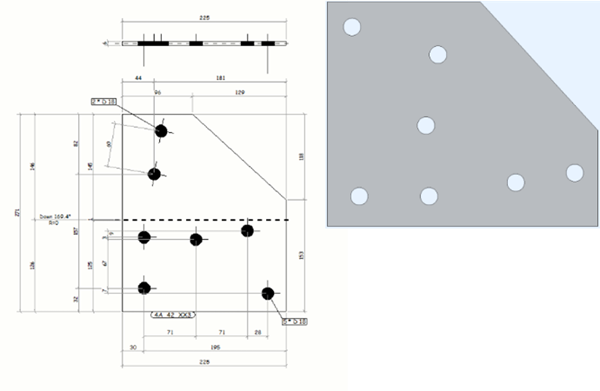

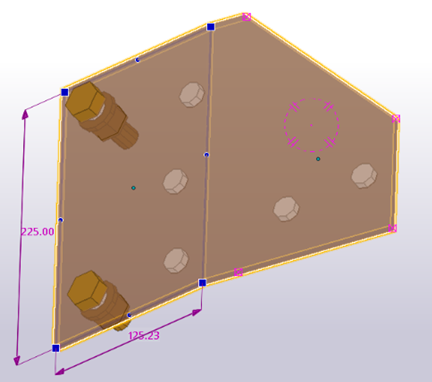

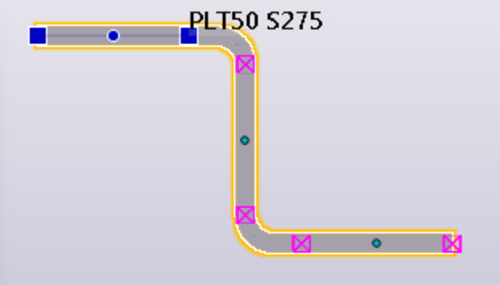

要围绕外表面展开此 PLT（使用两个板创建并通过弯板命令连接它们），请在 unfold_corner_ratios.inp 中添加以下行：

2 P* * 0 500 1 0 200000 1

2 P* * 0 500 2 0 200000 1

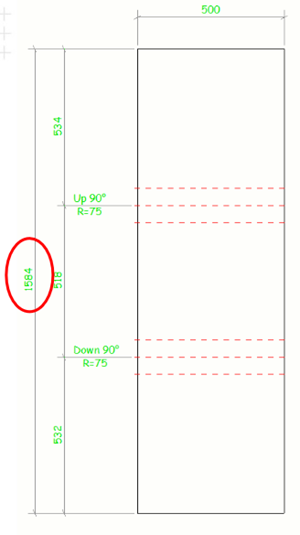

板围绕外表面展开，包括 CNC 数据。

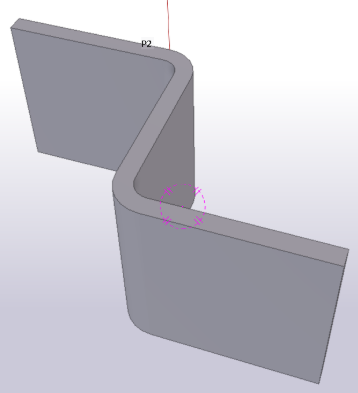

通过不同方式展开同一个板的示例：

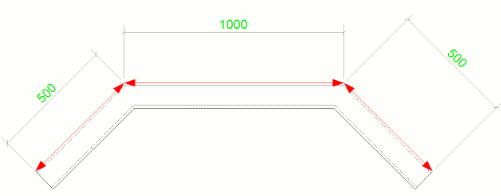

- 要围绕外侧（最长）边展开板，请在 unfold_corner_ratios.inp 中添加以下行：

  #

  2 P* * 0 200 1 0 20000 1

  2 P* * 0 200 2 0 20000 1

  #

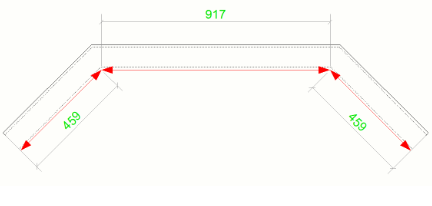

- 要围绕内侧（最短）边展开板，请在 unfold_corner_ratios.inp 中添加以下行：

  #

  2 P* * 0 200 1 0 20000 0

  2 P* * 0 200 2 0 20000 0

  #

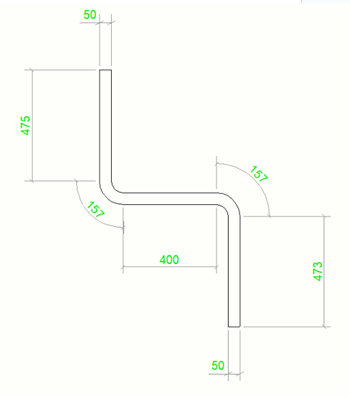

- 要围绕中心线展开板，请在 unfold_corner_ratios.inp 中添加以下行：

  #

  2 P* * 0 200 1 0 20000 .5

  2 P* * 0 200 2 0 20000 .5

  #
