Definizione dei parametri di spianamento nel file unfold_corner_ratios.inp

I parametri di spianamento del file unfold_corner_ratios.inp definiscono la posizione dell'asse neutro quando un profilo viene spianato. L'asse neutro è una linea che corre lungo un profilo e in cui sforzo e deformazione sono pari a zero. Tekla Structures utilizza questi parametri per creare file NC e visualizzare profili spianati nei disegni di officina.

Il corretto spianamento delle parti garantisce che i disegni di officina e i dati NC abbiano le lunghezze corrette per spianarle in forme piatte. Quando la parte assume la sua forma reale, verrà creata la relativa corretta lunghezza complessiva. La lunghezza modificata dipende dallo spessore del materiale, dal tipo di profilo e dal raggio delle curvature, tra gli altri fattori.

Note e limitazioni

Verificare la presenza di parti con peso zero utilizzando report o filtri. Tali parti non possono essere spianate.
Verificare i registri di sessione per individuare eventuali solidi problematici poiché tali parti non possono essere spianate. È inoltre possibile utilizzare le estensioni per il rilevamento degli errori solidi disponibili in Tekla Warehouse, ad esempio Rilevatore di errori solidi.
Le impostazioni nel file unfold_corner_ratios.inp non hanno effetto nei seguenti casi:
- Se l'opzione avanzata XS_USE_OLD_POLYBEAM_LENGTH_CALCULATION è impostata su TRUE.
- Se l'opzione avanzata XS_CALCULATE_POLYBEAM_LENGTH_ALONG_REFERENCE_LINE è impostata su TRUE. Questa opzione avanzata interessa solo le polybeam con sezioni diritte.

Modifica dei parametri di spianamento

Aprire il file unfold_corner_ratios.inp in un editor di testo standard.

Questo file si trova in genere nella cartella ambiente. Se questo file non esiste nella cartella ambiente, modificare il file unfold_corner_ratios.inp che si trova nella cartella ..\Tekla Structures\<version>\environments\common\system.
Modificare i parametri di spianamento e salvare il file.

È possibile copiare il file unfold_corner_ratios.inp in una cartella Model, Project o Firm, quindi modificarlo nella nuova posizione in base alle esigenze. Tekla Structures cerca questo file nell'ordine di ricerca di default.

Nel file unfold_corner_ratios.inp è possibile configurare come vengono spianate le parti. Vi sono 2 tipi di regole di spianamento che è possibile configurare; una volta impostate, queste regole controlleranno le lunghezze delle parti spianate e i dati NC.

Tipo 1: è possibile verificare il modo in cui le parti vengono spianate mediante la rotazione della parte e l'angolazione (splay) della curvatura.

Tipo 2: è possibile controllare come vengono spianate le parti in base allo spessore della parte (o, se si tratta di un profilo, alla sua larghezza) e al raggio delle curvature.

Il tipo 2 è il metodo più comune da utilizzare per spianare le parti. È possibile configurare una combinazione di entrambe queste opzioni per consentire all'utente di impostare specifiche regole di spianature specializzate in base agli standard aziendali.

Per ulteriori informazioni sulla definizione dei parametri e per alcuni esempi, consultare la tabella "Parametri di spianamento" riportata di seguito.
Riavviare Tekla Structures per rendere effettive le modifiche.

Parametri di spianamento

Di seguito è riportato un esempio del file unfold_corner_ratios.inp:

# Example unfolding corner ratio configuration file
# Lines beginning with '#' are comments
#
#
# [type = 1] [profile] [material] [rotation min] [rotation max] [flag: 1 = sharp, 2 = curved] [angle/radius min] [angle/radius max] [ratio]
#
1 HE* S235JR -180 180 1 0 90 .7
1 HE* S235JR -180 180 2 0 1000 .7
#
# PLATE
#
# [type = 2] [profile] [material] [thickness min] [thickness max] [flag: 1 = sharp, 2 = curved] [angle/radius min] [angle/radius max] [ratio]
#
2 PL* S235JR 0 200 1 -180 180 .6
2 PL* S235JR 0 200 2 0 1000 .6

Di seguito è riportato l'elenco dei parametri di spianamento presenti nel file unfold_corner_ratios.inp e le relative descrizioni. Gli esempi nella tabella sono tratti dalla seguente definizione:

1 HE300A S235JR 0 180 2 0 1000 .7


Parametri	In questo esempio	Descrizione
Tipo	`1`	Questo parametro specifica il tipo di parte. La selezione del tipo consente di definire regole diverse per i vari profili. Per controllare come le parti vengono spianate in base alla rotazione della parte e all'angolazione (splay) della curvatura, utilizzare il tipo `1`. Questo metodo si applica alle polybeam. Per controllare come vengono spianate le parti in base allo spessore (o alla larghezza del profilo) e al raggio delle curvature, utilizzare il tipo `2`. Questo metodo è per i piatti modellati come polybeam (ad esempio, PLT). Tipo `3` significa che le parti verranno ignorate e non spianate. Si applica alle parti che seguono il precedente calcolo polybeam (ad esempio, la linea `3 L* *` disattiva lo spianamento dei profili L). Vedere gli esempi dopo la tabella.
Profilo	`HE300A`	Questo parametro specifica il nome del profilo. È possibile anche utilizzare caratteri jolly () nel nome del profilo, ad esempio `HE300`. * da solo indica qualsiasi profilo.
Materiale	`S235JR`	Questo parametro specifica il nome del materiale. È possibile anche utilizzare caratteri jolly () nel nome del materiale, ad esempio `S235`. * da solo indica qualsiasi materiale.
Rotazione min Spessore min	`0`	Per le polybeam, questo parametro specifica l'angolo minimo quando il profilo viene ruotato attorno al suo asse longitudinale. Per i piatti, questo parametro specifica lo spessore minimo del piatto.
Rotazione max Spessore max	`180`	Per le polybeam, questo parametro specifica l'angolo massimo quando il profilo viene ruotato attorno al suo asse longitudinale. Per i piatti, questo parametro specifica lo spessore massimo del piatto.
Flag	`2`	Questo parametro specifica se la parte ha pieghe a spigolo vivo o pieghe curve. Questo parametro definisce quali parti sono interessate dai parametri Angolo min/Raggio min e Angolo max/Raggio max. Il valore `1` indica che la parte presenta pieghe a spigolo vivo. Solo le polybeam con smussi diritti saranno influenzate. Il valore `2` significa che la parte presenta pieghe curve. Solo le polybeam con smussi curvi saranno influenzate.
Angolo min Raggio min	`0`	Questo parametro specifica l'angolo minimo delle pieghe a spigolo vivo. Questo parametro specifica il raggio minimo delle pieghe curve.
Angolo max Raggio max	`1000`	Questo parametro specifica l'angolo massimo delle pieghe a spigolo vivo. Questo parametro specifica il raggio massimo delle pieghe curve. Il raggio massimo viene misurato nel piano definito dal rapporto, pertanto non dipende dalla modalità di creazione della parte (dove si trova l'asse di riferimento).
Rapporto	`.7`	Questo parametro specifica come verrà spianata la polybeam, il che a sua volta ne determina la lunghezza. In particolare, determina a quale profondità (perpendicolare al piano di piegatura/rotazione) Tekla Structures la trave viene spianata. Rapporto = (1 - posizione relativa dell'asse neutro). Opzioni: 1 = all'esterno della parte: la polybeam verrà spianata lungo la sua superficie esterna 0 = all'interno della parte: la polybeam verrà spianata lungo la sua superficie interna (Altezza = 0) 0,5 = Asse centrale della parte: la polybeam verrà spianata intorno all'asse centrale Di default, il rapporto è 0,5 per il calcolo della lunghezza e 0,0 per il calcolo del raggio di piegatura. Tekla Structures applica il rapporto di spianamento se le proprietà del profilo rientrano nell'intervallo indicato dai valori minimo e massimo. Vedere gli esempi riportati di seguito.

Esempi di varie impostazioni dei parametri

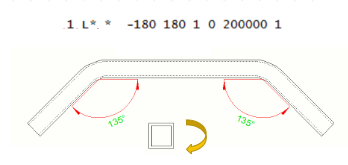

Tipo = 1

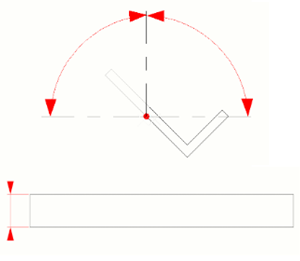

Tipo = 2

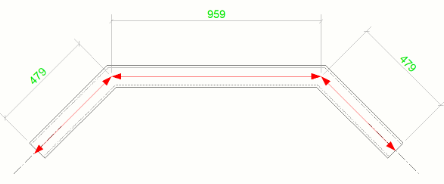

Rapporto = 0,5

La parte viene spianata lungo l'asse centrale.

Rapporto = 0

La parte viene spianata attorno al bordo interno.

Rapporto = 1

La parte viene spianata attorno al bordo esterno.

Esempi di definizioni tipiche in unfold_corner_ratios.inp

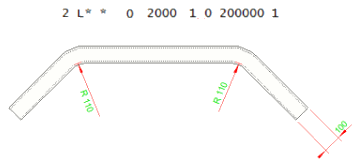

Per spianare tutte le parti attorno alla faccia esterna basandosi solo sulla larghezza della parte e sul raggio degli spigoli, è possibile semplificare le definizioni di unfold_corner_ratios.inp aggiungendo le seguenti righe:

2 * * 0 2000 1 0 200000 1

2 * * 0 2000 2 0 200000 1

Indipendentemente dal tipo di profilo e dal materiale, tutti i profili verranno spianati attorno al bordo esterno.
Per spianare tutte le parti attorno alla faccia interna basandosi solo sulla larghezza della parte e sul raggio degli spigoli, è possibile semplificare le definizioni unfold_corner_ratios.inp aggiungendo le seguenti righe:

2 * * 0 2000 1 0 200000 0

2 * * 0 2000 2 0 200000 0

Indipendentemente dal tipo di profilo e dal materiale, tutti i profili saranno spianati attorno al bordo interno:

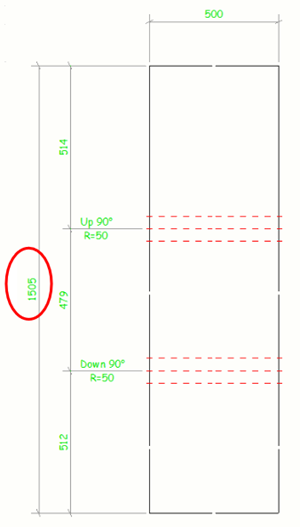

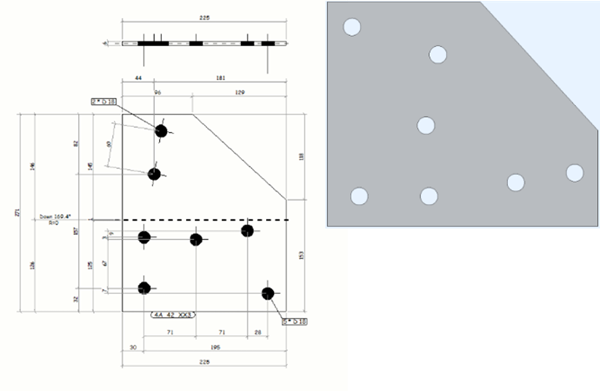

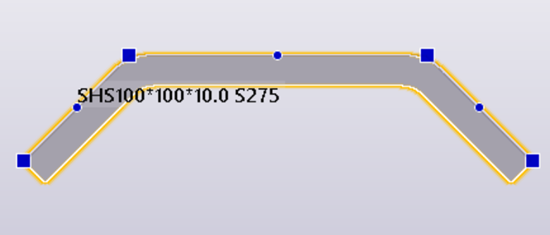

Per spianare i profili SHS e PLT attorno alle facce esterne (quelle più lunghe), aggiungere le seguenti righe in unfold_corner_ratios.inp:

1 SHS* S* -180 180 1 0 200000 1

1 SHS* S* -180 180 2 0 200000 1

2 P* S* 0 200 2 0 200000 1

2 P* S* 0 200 1 0 200000 1

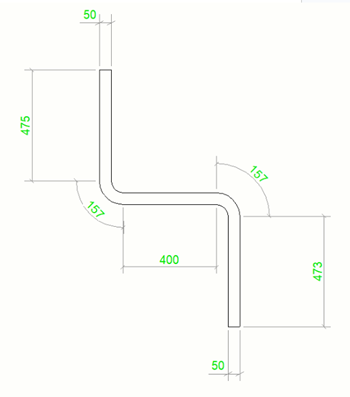

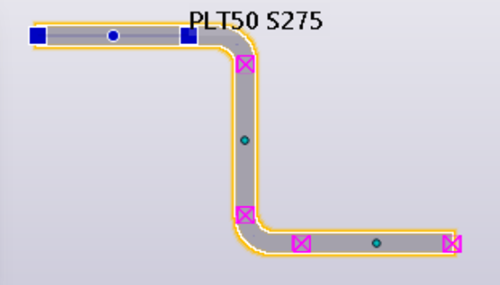

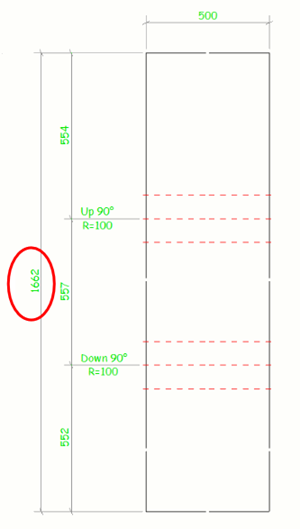

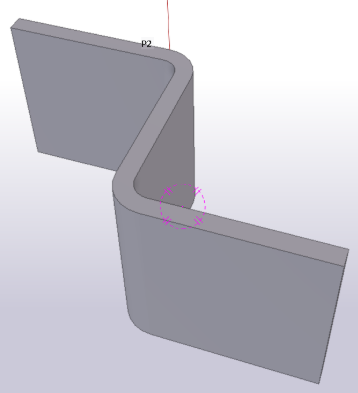

Per spianare questo PLT (creato utilizzando due piatti e unendoli con il comando Piatto piegato) intorno alla faccia esterna, aggiungere le seguenti righe in unfold_corner_ratios.inp:

2 P* * 0 500 1 0 200000 1

2 P* * 0 500 2 0 200000 1

I piatti vengono spianati attorno alla faccia esterna, compresi i dati CNC.

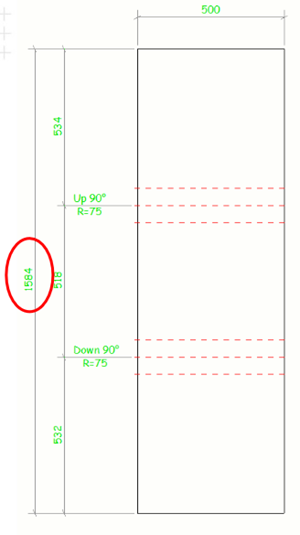

Esempi di spianamento dello stesso piatto in vari modi:

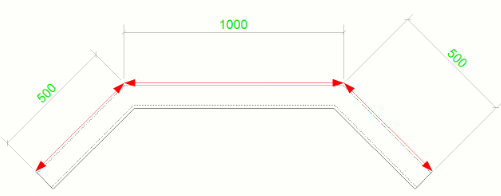

- Per spianare il piatto attorno ai lati esterni (più lunghi), aggiungere le seguenti righe in unfold_corner_ratios.inp:

  #

  2 P* * 0 200 1 0 20000 1

  2 P* * 0 200 2 0 20000 1

  #

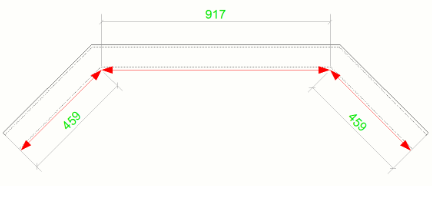

- Per spianare il piatto attorno ai lati interni (più corti), aggiungere le seguenti linee in unfold_corner_ratios.inp:

  #

  2 P* * 0 200 1 0 20000 0

  2 P* * 0 200 2 0 20000 0

  #
- Per spianare il piatto attorno all'asse centrale, aggiungere le seguenti righe in unfold_corner_ratios.inp:

  #

  2 P* * 0 200 1 0 20000 .5

  2 P* * 0 200 2 0 20000 .5

  #
