构件类型和构件层级
构件类型
单零件构件和基本构件
一个单零件构件包含一个零件。在对某个零件进行建模时，Tekla Structures 会自动为其创建一个构件。
一个基本构件包含一个带有次零件的主零件，该构件位于一个构件层次。
Tekla Structures 在您执行以下操作时创建基本构件：
-
使用工厂螺栓或工厂焊缝手动将零件连接在一起。
-
应用会自动创建工厂焊缝或工厂螺栓的组件。
-
使用添加到构件命令将零件添加到现有构件作为次零件。
构件中的主零件上可以有焊接或栓接的其他零件，或可以通过添加到构件命令添加其他零件。默认情况下，主零件不与其它任何零件焊接或螺栓连接。如果需要，您可以更改主零件。
嵌套构件
一个嵌套构件由父级构件和位于构件层级中较低构件级别的子构件组成。
Tekla Structures 在您执行以下操作时创建嵌套构件：
-
使用螺栓或焊缝将构件连接到现有构件作为子构件。
-
使用添加为子构件命令将零件或构件添加到现有构件作为子构件。
在将现有构件作为子构件进行连接时，将创建另一种类型的嵌套构件。这些子构件将位于同一构件层次。
使用作为子构件连接命令将现有构件连接在一起。您可以将构件添加为子构件，但不能添加任何松散零件（零件或项）。
注：
嵌套构件中的子构件保留自己的构件信息和主零件。您可以单独为子构件和父级构件定义属性。
要在不同构件层次级别中选择构件，请将鼠标指针放置在构件中的任何零件上，按 Shift 并使用鼠标中键向上或向下滚动。
如何检查嵌套构件中的构件层级
从单个零件和螺栓到子构件，再到最高级别的嵌套构件，您可以使用嵌套构件的任何层次。
激活的选择开关将定义在构件层级中从哪个层次开始，以及向哪个方向移动。状态栏显示您所在的构件层级的层次。
最高层次级别的构件的编号为 0，构件中较低层级的构件或对象的编号为 1、2，依此类推。您可以继续到层次 9。
-
当
选择构件选择开关处于激活状态时：从最高层次的构件开始，然后移动到其子构件，最后选择单个零件、螺栓等。

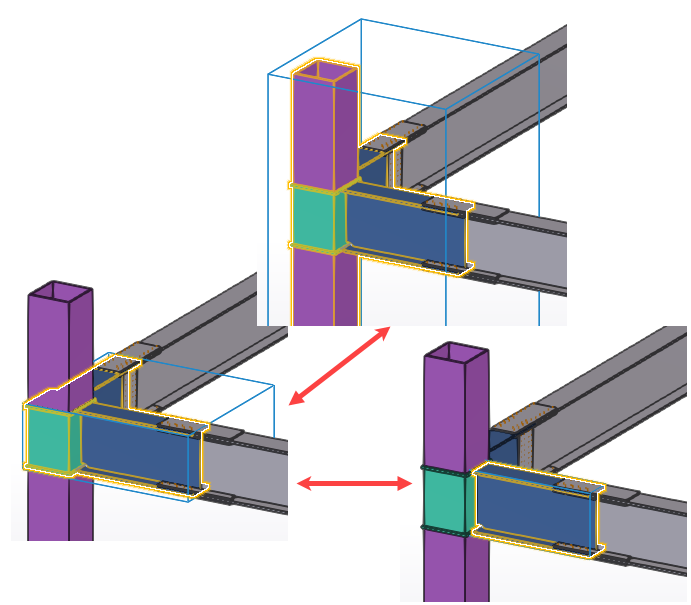

要切换到构件中的特定层次，请将鼠标指针放置在构件中的任何零件上，按 Shift 并使用鼠标中键向上滚动以逐层高亮显示构件层级中较低层次的对象。
-
当
选择构件中的对象选择开关处于激活状态时：从单个对象开始，然后移动到更高级别的嵌套构件。
要切换到构件中的特定层次，请将鼠标指针放置在构件中的任何零件上，按 Shift 并使用鼠标中键向上滚动以高亮显示构件层级中较高层次的对象。
蓝色高亮显示框表示可选择的构件。
在嵌套构件中构件层次影响图纸和报告。您需要使用与模型中的构件层级相似的层级来创建报告和图纸模板，这样才能从正确的构件层次输出数据。
您可为子构件和嵌套构件创建单独的图纸和报告，并生成所有构件层次的尺寸、标记、制造信息等。
有关如何使用构件层级的更多信息，请观看使用多层构件视频。
提示：
要选择整个构件或浇筑体，请按住 Alt 键并选择构件或浇筑体中的一个零件，而不是使用 选择构件选择开关。
状态栏的右下角显示构件或浇注单元中对象的数量。
构件示例

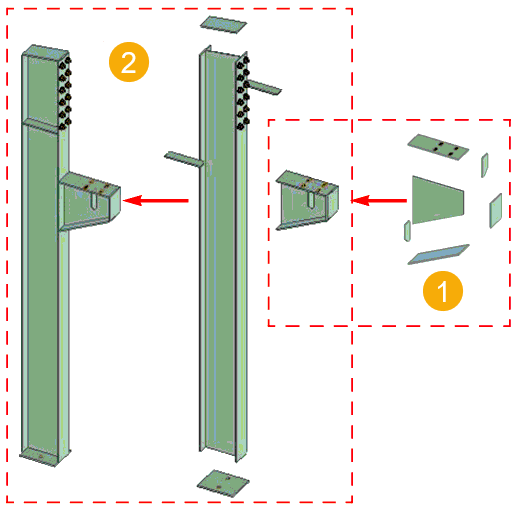

柱枕梁
柱枕梁在一个工厂制造后，在另一个工厂附加到柱上。将枕梁建模为柱的子构件。然后，为每个工厂创建一份构件图纸：一份构件图纸展示了如何焊接枕梁，另一份构件图纸展示了如何将枕梁和其它零件焊接到柱上。
(1) 图纸 1，工厂 1
(2) 图纸 2，工厂 2

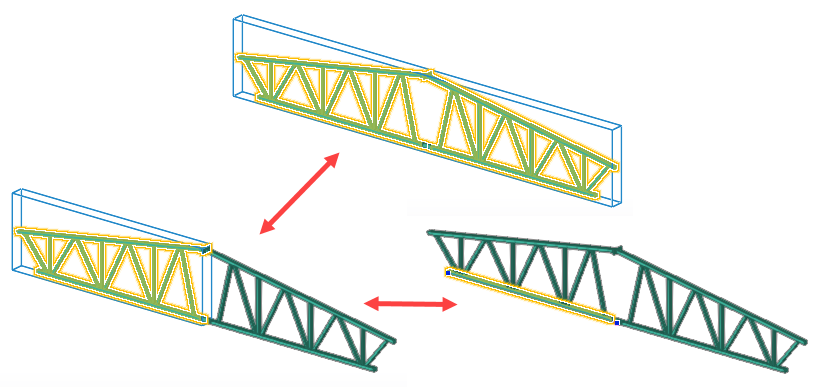

复杂桁架
将复杂半桁架建模为构件。为工厂创建构件图纸以制造半桁架。然后，创建另一份构件图纸，说明应如何在现场接合半桁架。
组合截面
在组合柱和梁的框架中，每个组合截面都可以是一个子构件。您可以创建构件图纸说明整个框架，创建单独的图纸说明如何构造柱和梁。
