Tipos de conjunto y jerarquía de conjunto
Antes de empezar a construir los conjuntos en el modelo, tenga en cuenta la estructura de conjunto necesaria, cómo se debe componer y cómo afecta a los dibujos e informes. Según la estructura necesaria, existen varios métodos para formar la estructura de conjunto.
| Método | Tipo conjunto | Más información |
|---|---|---|
|
Atornille o suelde partes a un conjunto existente como partes secundarias. |
Conjunto básico |
Utilice tornillos y soldaduras para crear y conectar conjuntos y sub-conjuntos |
|
Añada partes a un conjunto existente como partes secundarias. |
Conjunto básico |
|
|
Atornille o suelde conjuntos a un conjunto existente como sub-conjuntos. |
Conjunto anidado |
Utilice tornillos y soldaduras para crear y conectar conjuntos y sub-conjuntos |
|
Añadir partes o conjuntos a un conjunto existente como sub-conjuntos. |
Conjunto anidado |
|
|
Una conjuntos existentes entre sí sin añadir partes sueltas. |
Conjunto anidado |
Unir conjuntos existentes |
Consejo:
Utilice la herramienta Assembly tree viewer de Tekla Warehouse para comprobar fácilmente la estructura y la jerarquía de un conjunto.
Tipos de conjunto
Conjunto de una parte y conjunto básico
Un conjunto de una parte consta de una sola parte. Cuando se modela una parte, Tekla Structures crea automáticamente un conjunto para ella.
Una parte principal con partes secundarias forma un conjunto básico y el conjunto está en un nivel de conjunto.
Tekla Structures crea conjuntos básicos cuando:
-
Utiliza tornillos de taller o soldaduras de taller para conectar manualmente las partes.
-
Aplica un componente que crea soldaduras de taller o tornillos de taller automáticamente.
-
Utilice el comando Añadir a conjunto para añadir partes a un conjunto existente como partes secundarias.
La parte principal de un conjunto tiene otras partes soldadas o atornilladas, o añadidas con el comando Añadir a conjunto. Por defecto, la parte principal no está soldada ni atornillada a otras partes. Puede cambiar la parte principal, si es necesario.
Conjunto anidado
Un conjunto principal y sub-conjuntos que están en los niveles de conjunto inferiores de la jerarquía de conjunto conforman un conjunto anidado.
Tekla Structures crea un conjunto anidado cuando:
-
Utiliza tornillos o soldaduras para conectar conjuntos a un conjunto existente como sub-conjuntos.
-
Utiliza el comando Añadir como sub-conjunto para añadir partes o conjuntos a un conjunto existente como sub-conjuntos.

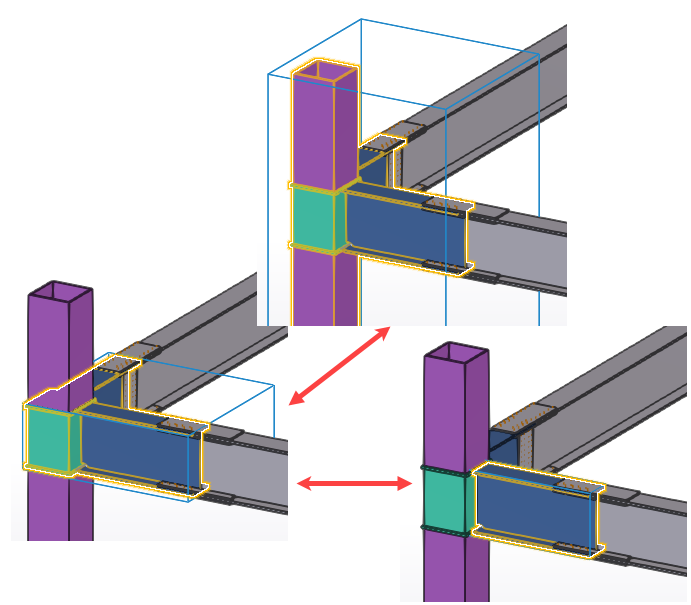

Cuando se unen conjuntos existentes como sub-conjuntos, se crea otro tipo de conjunto anidado. Los sub-conjuntos están en el mismo nivel de conjunto.
Para unir conjuntos existentes entre sí, utilice el comando Unir como sub-conjuntos. Puede añadir conjuntos como sub-conjuntos, pero no puede haber partes sueltas (partes o elementos).
Nota:
Los sub-conjuntos de un conjunto anidado conservan su propia información de conjunto y parte principal. Puede definir las propiedades por separado para los sub-conjuntos y los conjunto primarios.
Para seleccionar conjuntos en diferentes niveles de jerarquía de conjunto, coloque el puntero del ratón en cualquier parte del conjunto, pulse Mayús y desplácese hacia arriba o hacia abajo con el botón central del ratón.
Cómo comprobar la jerarquía de conjunto en un conjunto anidado
Puede trabajar en cualquier nivel de un conjunto anidado, desde partes y tornillos individuales, pasando por sub-conjuntos, hasta el nivel más alto del conjunto anidado.
El conmutador de selección activo define cuál es el nivel inicial y en qué dirección se moverá en la jerarquía de conjunto. El nivel de la jerarquía de conjunto en la que está se puede ver en la barra de estado.
El conjunto en el nivel de jerarquía superior obtiene el número 0, y los conjuntos u objetos dentro de una conjunto inferior en la jerarquía obtienen el número 1, 2, etc. Puede continuar hasta el nivel 9.
-
Cuando el conmutador de selección
Seleccionar conjuntos está activo:Empiece en los conjuntos del nivel superior, desplácese a sus sub-conjuntos y, finalmente, seleccione las partes, tornillos individuales, etc.
Para desplazarse a un nivel específico de un conjunto, coloque el puntero del ratón en cualquier parte del conjunto, pulse Mayús y desplácese hacia arriba con el botón central del ratón para resaltar los objetos en los niveles inferiores en la jerarquía de conjunto, nivel por nivel.
-
Cuando el conmutador de selección
Seleccionar objetos en conjuntos está activo: Empiece en los objetos individuales y muévase a niveles más altos de conjuntos anidados.
Para desplazarse a un nivel específico de un conjunto, coloque el puntero del ratón en cualquier parte del conjunto, pulse Mayús y desplácese hacia arriba con el botón central del ratón para resaltar los objetos en los niveles superiores en la jerarquía de conjunto.
El cuadro resaltado azul indica el conjunto que puede seleccionar.
La jerarquía de conjunto en los conjuntos anidados afecta a dibujos e informes. Para emitir los datos desde los niveles de conjunto correctos, el informe y los cuadros de dibujo deben hacerse con jerarquías similares a la jerarquía de conjunto del modelo.
Puede crear dibujos e informes independientes de los sub-conjuntos y el conjunto anidado, y seguir generando dimensiones, marcas, información de fabricación, etc., para todos los niveles de conjunto.
Vea el vídeo Trabajar con conjuntos de niveles múltiples para obtener más información sobre cómo trabajar con la jerarquía de conjunto.
Consejo:
Para seleccionar una unidad de colada o conjunto completo, en lugar de usar el conmutador de selección Seleccionar conjuntos, mantenga pulsada la tecla Alt y seleccione una de las partes de la unidad de colada o conjunto.
El número de objetos del conjunto o unidad de colada se muestra en la esquina inferior derecha de la barra de estado.
Ejemplos de conjuntos
Ménsula de columna

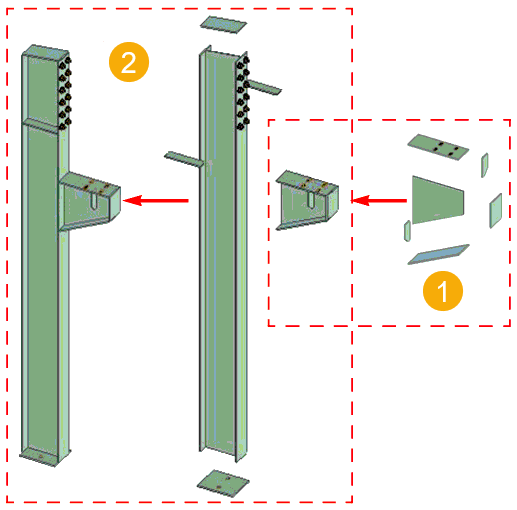

Una ménsula de columna se fabrica en un taller y después se añade a la columna en otro taller. Modele la ménsula como un sub-conjunto de la columna. Después cree un dibujo de conjunto para cada taller: un dibujo de conjunto que muestra cómo está soldada la ménsula y otro dibujo de conjunto que muestra cómo están soldadas a la columna la ménsula y las otras partes.
(1) Dibujo 1, Taller 1
(2) Dibujo 2, Taller 2
Cercha compleja

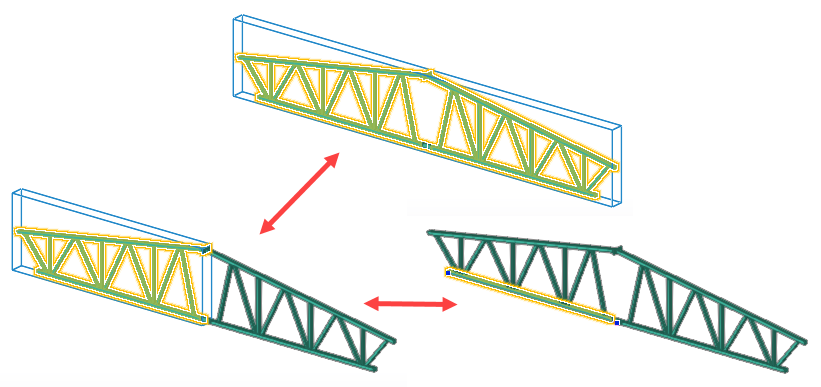

Modele las mitades de una cercha compleja como conjuntos. Cree los dibujos de conjunto para que el taller fabrique las mitades de la cercha. Después, cree otro dibujo de conjunto que muestre cómo se deben unir las mitades en la obra.
Perfil armado
En un pórtico de pilares y dinteles armados, cada perfil armado puede ser un sub-conjunto. Puede crear un dibujo de conjunto que muestre el pórtico completo y dibujos independientes que muestren cómo se construyen los pilares y dinteles.
