输出更改检测结果到 Excel

输出的 Excel 文件会包含变更列表中可见的所有或已更改属性。信息按当前语言输出。

不会输出使用比较设置过滤完成过滤的对象。

输出中的列:

  • 状态
  • 名称
  • 型材/截面/型号
  • 材料
  • 类型
  • GUID
  1. 参考模型更改管理已激活且系统已显示更改列表,单击 输出到 Excel
  2. 使用比较设置过滤来过滤属性更改列表中显示的相关属性以及输出至 Excel 文件的属性。
  3. 输出到 Excel对话框中,定义所需设置:

    • 模板:选择输出时使用的新 Excel 模板。
    • 不带列标题输出:如果您不想在 Excel 表格中显示列标题,请选择此选项。
    • 输出详细信息:输出所有属性细部。默认设置下,属性细部折叠显示。当您通过单击加号 (+) 按钮打开折叠的细部时,标题名称名称旧值新值下会列出所有细部。
    • 仅更改细部:仅输出两个参考模型版本之间已更改的属性细部。
  4. 如需保存要在其他输出中加载和使用的属性文件中的设置,请输入名称并单击保存
  5. 当您准备就绪后,单击输出

    变更列表将输出至 Excel 电子表格。

    您也可以将 Excel 表格保存在任何您所需的位置。

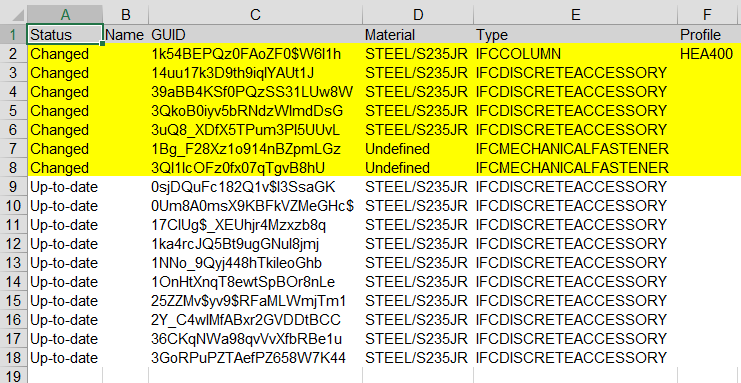

未选中输出详细信息选项时输出的 Excel 示例。

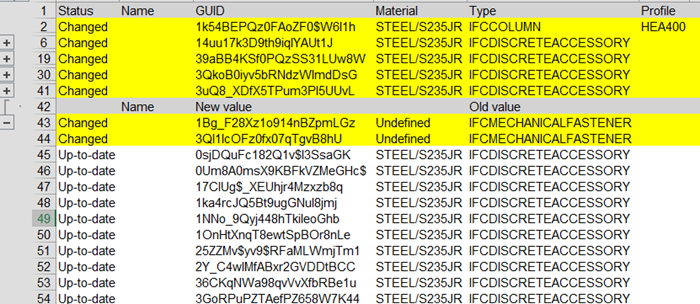

选中输出详细信息选项时输出的 Excel 示例。如果在输出中包含细部,则系统会列出所有属性细部,且在默认设置下细部行为折叠显示。您可以单击加号 (+) 按钮打开细部。

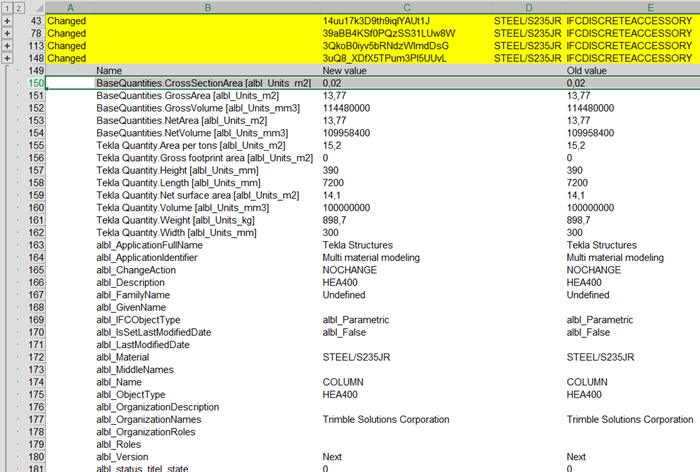

选中输出详细信息仅更改细部选项时输出的 Excel 示例。
