更改坐标系统

您可以更改查看对象的角度、旋转对象的方式以及图纸视图中尺寸的定位方式。

坐标系定义:

  • 查看零件、构件或浇筑体的角度。

  • 零件、构件或浇筑体的旋转方式。

  • 图纸视图中尺寸的方向。

要更改坐标系统,请执行以下操作:

  1. 图纸和报告选项卡上,单击图纸属性,然后选择图纸类型。
  2. 加载要更改的图纸属性。
  3. 单击视图创建,然后转到属性选项卡。

    设置影响图纸中的所有视图。

  4. 坐标系中,选择一个可用的坐标系:
    • 局部

      Tekla Structures 使用主零件的局部坐标系。零件的 x 轴平行于图纸的 x 轴,而零件的起点(先创建的端点)位于左侧。起点以黄色标记,创建的第二个端点以粉红色标记。

    • 模型

      Tekla Structures 使用全局坐标系。零件在图纸中与在模型中的位置相同。这是您要垂直显示柱时的一个选项。您也可以使用此选项显示相应位置的倾斜零件。Tekla Structures 无法显示水平倾斜的零件。

    • 定向的

      Tekla Structures 使用主零件的局部坐标系,但是坐标系的定向使零件的 x 轴指向右侧(即使零件从右向左创建)。

    • 水平支撑

      Tekla Structures 自动旋转图纸视图,所以前视图是从模型顶部投影得来。此坐标系统用于倾斜支撑。它会自动绕 x 轴旋转前视图。

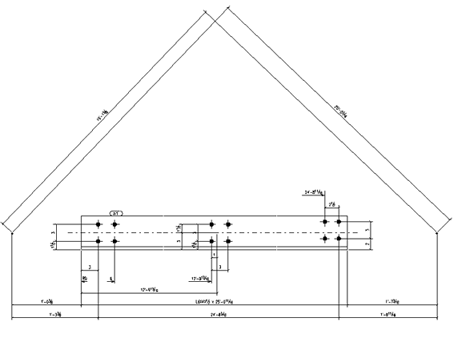

    • 垂直支撑

      Tekla Structures 自动旋转图纸视图,所以前视图和模型中的支撑是在同一个平面。此坐标系统用于倾斜支撑。它会自动绕 x 轴旋转前视图。

    • 对于混凝土零件,选项固接将会旋转前视图,使其显示混凝土零件的浇筑方向(顶端那一面),前提是在模型中定义了浇筑方向。

  5. 要保存更改,请单击保存
  6. 单击确认并创建图纸。
