1. 在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
2. 请加载尽可能与您所需的图纸属性相近的图纸属性。
3. 单击剖面图。
4. 在属性选项卡上，为用零件适合或剖面深度以及组合切割的距离设置值。请记住先选择尺寸复选框：

   • 用零件适合设置用作剖面深度和组合切割的距离的替代，它显示截面中的整个零件。

   • 剖面深度定义截面未合并时剖面图的正负深度。在打开的图纸中，您也可以通过拖动视图边界来调整剖面图深度。
   • 组合切割的距离定义组合切割视图的距离范围。
   • 还可以使用高级选项 XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA 控制要将哪些剖面图进行合并。

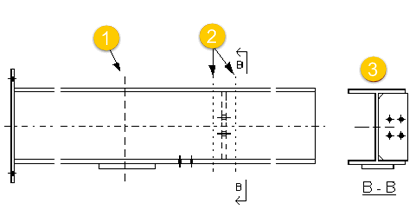

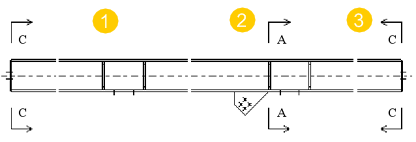

5. 同样在属性选项卡上，将左边切割、中间切割和右边切割的方向设置为左侧或右侧。
6. 转到切割线选项卡，设置剖面标记线的长度和偏移（剖面标记和剖面之间的距离）。
7. 转到剖面符号选项卡并修改剖面标记设置：
   1. 单击... - A1旁边的A5按钮以打开标记内容对话框。
   2. 选择要包含在标记中的元素。
   3. 如果需要，请从列表中选择相应元素，然后单击< 添加边框并选择边框的类型和颜色。
   4. 如果需要，请从列表中选择相应元素，然后选择文本颜色、字体和高度。
   5. 转到位置选项卡并选择显示文本的一侧、文本位置、水平和垂直偏移以及文本旋转选项。
   6. 在剖面图或符号标签的起始编号或字母中，选择剖面图和剖面符号标签是否要以下面的编号或字母开头：
      • 您可以输入从 1 开始的任何数字或任何字母 A - Z 或 a - z（也在标签中显示为大写）。
      • 如果您使用字母，并且输入的字符串超过一个字母，则仅显示第一个字母。如果使用数字，则显示输入的所有数字。
      • 标签中的起始编号仅在以下情况下更改：您在创建图纸之前在图纸属性中更改它，以及您在现有图纸中更改此选项并重新创建图纸，在这种情况下，所有自动包括的剖面图和所有新剖面图的标签将发生更改。
   7. 单击确认返回到图纸属性。
8. 单击视图创建并添加您要创建的剖面图和端部视图。
9. 仍然在视图创建面板中，选择要更改的视图和属性，并单击视图属性。
10. 根据需要调整视图属性。
11. 单击保存以保存视图属性。
12. 单击关闭。
13. 为您创建的所有剖面图和端部视图重复步骤 9 - 12。
14. 要保存更改，请单击保存。

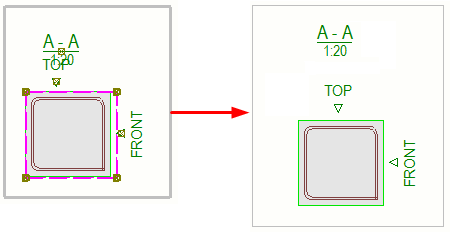

您可以在图纸中的剖面图和端部视图中显示视图方向标记。

1. 在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
2. 请加载尽可能与您所需的图纸属性相近的图纸属性。
3. 在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。

   在这种情况下，选择一个剖面图或端部视图。

4. 在视图属性中，转到标签选项卡。
5. 在视图方向标记中选择选项之一：显示标记:
   • 仅符号
   • 仅标签
   • 符号和标签
   • 无 不显示任何标记。
6. 在高度中定义符号和文本标签的高度。

   如果尝试使用 0，您将收到错误消息。

7. 要保存更改，请单击保存。
8. 单击 关闭。
9. 单击保存以保存图纸属性，然后单击确认并创建图纸。

您可以始终将剖面图和端部视图放置在零件图、构件图或浇筑体图纸的主视图旁边或图纸中的任何空白位置。

1. 在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
2. 请加载尽可能与您所需的图纸属性相近的图纸属性。
3. 单击版面布置，然后转到其他选项卡。

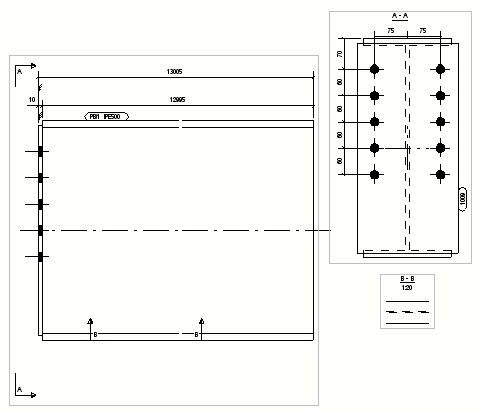

4. 将对齐端部视图到主视图设置为是以将视图放置在主视图旁边。
5. 将将剖面图与主视图对齐设置为是以将视图放置在主视图旁边。
6. 要保存图纸属性文件中的更改，请单击顶部的保存。
7. 单击确认并创建图纸。

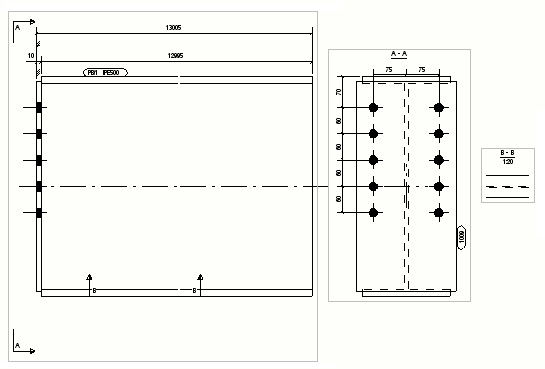

   如果您选择否，Tekla Structures 会将剖面图和端部视图放置在任何可用位置。
