файлы ЧПУ

Tekla Structures создает файлы ЧПУ в формате DSTV. Вы можете выбрать информацию для включения в файлы ЧПУ и заголовки файлов ЧПУ, а также задать требуемые настройки всплывающих меток и разметки контуров. Также можно создавать файлы списков для производственных информационных систем (Manunfacturing Information System, MIS) соответствующие стандарту DSTV. Полученный файл DSTV можно преобразовать в формат DXF.

ЧПУ (числовое программное управление) предполагает управление работой станков с помощью компьютера. Данные ЧПУ используются для управления движением рабочих органов станка. В процессе производства станок или обрабатывающий центр сверлит, режет, пробивает или гнет заготовку.

По завершении деталировки модели Tekla Structures данные ЧПУ можно экспортировать из Tekla Structures в виде файлов ЧПУ для использования на станках с ЧПУ. Tekla Structures преобразовывает длину детали, положения болтов, скосы, вырезы и срезы в наборы координат, по которым на станке с ЧПУ можно создать деталь. Помимо станков с ЧПУ, файлы ЧПУ могут использоваться также в MIS- или ERP-системах.

Данные для файлов ЧПУ извлекаются из модели Tekla Structures. Прежде чем создавать файлы ЧПУ, рекомендуется завершить деталировку и создать чертежи.

Tekla Structures создает файлы ЧПУ в формате DSTV (Deutscher Stahlbau-Verband) в папке текущей модели. В большинстве случаев каждая деталь имеет свой файл ЧПУ. Также можно создавать файлы ЧПУ в формате DXF путем преобразования файлов DSTV в файлы DXF.

DSTV — это стандартный интерфейс для геометрического описания элементов стальной конструкции, ориентированный на постпроцессоры для оборудования с числовым программным управлением. Прежде всего этот интерфейс является нейтральным; это означает, что одно стандартное описание можно использовать для различных станков с ЧПУ. Интерфейс обеспечивает стандартизацию обмена данными между САПР или графической системой и станками с ЧПУ посредством файлов CAM. Геометрия элемента описывается полностью нейтрально и, зная параметры станка с ЧПУ, постпроцессор может преобразовать этот нейтральный язык в машинный язык станка с ЧПУ. Для получения дополнительных сведений посетите сайт https://dstv.deutscherstahlbau.de/.

Примечания и ограничения:

Дублирующиеся болты на детали (болты, которые находятся в том же месте, что и другой болт), при экспорте в файлы ЧПУ DSTV по умолчанию пропускаются. Расстояние, в пределах которого болты считаются дублирующимися, можно корректировать с помощью расширенного параметра XS_BOLT_DUPLICATE_TOLERANCE.
Изогнутые балки: Стандарт DSTV не поддерживает изогнутые балки, поэтому Tekla Structures не создает файлы ЧПУ для изогнутых балок. Вместо изогнутых балок необходимо использовать составные балки.
Укорачивание: Не используйте укорачивание для элементов со спилом или с торцом, срезанным под углом. В противном случае файлы DSTV будут неправильными.
Настройки разметки контуров и всплывающих меток должны быть исправлены до нумерации и создания чертежа, поскольку они влияют на нумерацию. Подробнее см. в статье службы поддержки «Как данные разметки влияют на технологический процесс создания чертежей и файлов DSTV».
При создании файлов DSTV следует учесть некоторые вопросы, связанные с разверткой деталей:
- Проверьте детали с нулевым весом с помощью отчетов или фильтров. Эти детали не могут быть развернуты.
- Проверьте журналы сеанса на наличие проблематичных твердых тел, поскольку эти детали нельзя развертывать. Можно также использовать расширения для обнаружения ошибок в твердых телах, которые доступны в Tekla Warehouse, например Инструмент для обнаружения ошибок в твердых телах.
- Если развертка деталей выполнена правильно, длины в файлах DSTV будет правильно скорректированы для преобразования элементов в плоские фигуры. Определите параметры развертки, чтобы определить местоположение нейтральной оси при развертке профиля. Подробные сведения и исключения см. в разделе Определение параметров создания разверток в файле unfold_corner_ratios.inp

Создание файлов ЧПУ в формате DSTV

Формат DSTV — это промышленный стандарт, разработанный Немецкой ассоциацией металлостроителей (Deutsche Stahlbau-Verband). Файл DSTV представляет собой текстовый файл формата ASCII. В большинстве случаев каждая деталь имеет свой файл DSTV.

В меню Файл выберите Экспорт > Файлы ЧПУ.
Если у вас есть предварительно определенные настройки, которые вы хотите использовать, выберите их из списка файлов настроек вверху и нажмите Загрузить.
В диалоговом окне Файлы ЧПУ установите флажок в столбце Создать рядом с пунктом DSTV для пластин и/или DSTV для профилей.
Чтобы изменить настройки файлов ЧПУ, выберите строку настроек и нажмите кнопку Изменить...

В диалоговом окне Настройки файлов ЧПУ измените настройки на вкладках Выбор файлов и деталей, Отверстия и вырезы, Штамп и Расширенные параметры. Нажмите ОК, чтобы сохранить настройки файлов ЧПУ и закрыть диалоговое окно Настройки файлов ЧПУ.

Штампы можно создавать как для главных, так и для второстепенных деталей. По умолчанию Tekla Structures создает штампы только для главной детали. Чтобы штампы создавались также для второстепенных деталей, установите для расширенного параметра XS_SECONDARY_PART_HARDSTAMP значение TRUE.

Можно создавать только файлы DSTV, только файлы MIS, и то и другое или файлы DSTV, внедренные в файлы MIS.

Если вы хотите добавить новые настройки файлов ЧПУ, нажмите эту кнопку Добавить... , чтобы в Настройки файлов ЧПУ списке появилась новая строка. Настройки файлов ЧПУ Откроется диалоговое окно, в котором можно дать новое имя настройкам.

Для заданных настроек можно ввести уникальное имя с помощью функции Сохранить как. Tekla Structures сохраняет настройки в папке ..\attributes внутри папки текущей модели.

Дополнительные сведения о настройках файлов ЧПУ см. в разделе «Настройки файлов ЧПУ» ниже.
Можно настроить порядок вывода информации в файлах ЧПУ, а также добавить в заголовок файла ЧПУ дополнительную информацию об отдельных деталях. Чтобы выбрать информацию для включения в заголовок файлов ЧПУ, нажмите кнопку Заголовок..., измените информацию и нажмите ОК:

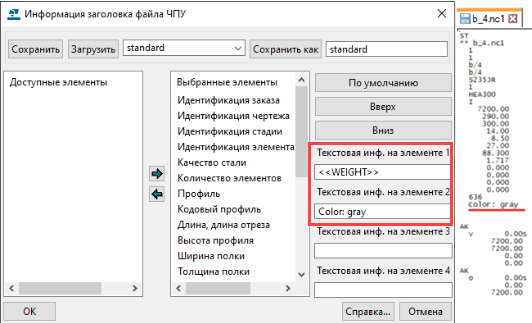

- В диалоговом окне Информация заголовка файла ЧПУ добавьте в список Выбранные элементы необходимые элементы и расположите их в требуемом порядке с помощью кнопок Вверх и Вниз.
  Например, для добавления в заголовок номера проекта добавьте элемент Идентификация заказа.
- При необходимости добавьте дополнительную информацию об отдельных деталях.

  Можно вводить текст в полях Текстовая инф. на элементе 1 — Текстовая инф. на элементе 4, а также вводить требуемые атрибуты шаблонов, заключая их в двойные угловые скобки (например, <<WEIGHT>> для отображения массы детали).
- Для управления числом десятичных знаков в именах профилей служит расширенный параметр XS_MAX_DECIMALS_IN_PROFILE_NAME.
- Если вы хотите вернуться к используемой по умолчанию информации в заголовке файлов, нажмите кнопку По умолчанию в Информация заголовка файла ЧПУ диалоговом окне.
Чтобы создать всплывающие метки и изменить настройки всплывающих меток, нажмите кнопку Всплывающие метки...

Дополнительные сведения о создании всплывающих меток и о настройках всплывающих меток см. в разделе «Создание всплывающих меток в файлах ЧПУ» ниже.
Чтобы создать метки контуров и изменить настройки метки контура, нажмите кнопку Разметка контуров.

Дополнительные сведения о создании разметки контуров и о настройках разметки контуров см. в разделе «Создание разметки контуров в файлах ЧПУ» ниже.
Чтобы сохранить измененные настройки с другим именем для использования в дальнейшем, введите новое имя рядом с кнопкой Сохранить как и нажмите Сохранить как.
В диалоговом окне Файлы ЧПУ с помощью переключателей Все детали или Выбранные детали укажите, для каких деталей создавать файлы ЧПУ — для всех или только для выбранных.

При использовании варианта Выбранные детали необходимо выбрать детали в модели.
Нажмите кнопку Создать.

Tekla Structures создает .nc1 файлы для деталей, используя заданные настройки файлов ЧПУ. По умолчанию файлы ЧПУ создаются в папке текущей модели. Имя файла состоит из номера позиции и расширения .nc1.

Вы также можете настроить имя файла с помощью инструмента, который называется модификатор имени файла DSTV. Например, можно включить в него имя проекта.
Нажмите кнопку Показать журнал ЧПУ, чтобы создать и отобразить файл журнала dstv_nc.log с перечнем экспортированных и неэкспортированных деталей.

Если экспортированы не все ожидаемые детали, проверьте, что неэкспортированные детали соответствуют всем ограничениям по типу профиля, размеру, отверстиям и т. п., заданным в настройках файлов ЧПУ.

Иногда файл ЧПУ не создается, и в строке состояния выводится сообщение о том, что файлы ЧПУ не были записаны. Подробнее о возможных причинах см. в разделе «Устранение проблем, когда файл ЧПУ не создается»

Описание файла DSTV см. в разделе "Описание файла DSTV", Управление Tekla Structures.

Подробнее о синтаксисе DSTV см. в документе Standard Description for Steel Structure Pieces for the Numerical Controls.

Настройки файлов ЧПУ

Вкладка «Выбор файлов и деталей»


Параметр	Описание
Формат файла	DSTV — единственное доступное значение.
Местоположение файлов	По умолчанию это папка \DSTV_Profiles или DSTV_Plates внутри папки текущей модели. Файлы MIS создаются в папке текущей модели. Задать другую папку назначения для файлов ЧПУ можно одним из следующих способов: Можно ввести путь к папке в поле Местоположение файлов. Также можно перейти к нужной папке. Например, введите C:\NC. Если оставить поле пустым, файлы ЧПУ будут созданы в папке текущей модели. Для создания файлов ЧПУ в определенной папке внутри папки текущей модели введите .\<folder_name>. Например, введите .\MyNCFiles. Для задания папки назначения для экспортируемых файлов ЧПУ можно использовать расширенный параметр XS_MIS_FILE_DIRECTORY. Этот расширенный параметр относится к конкретной модели. Выберите категорию ЧПУ в диалоговом окне Расширенные параметры и укажите путь к нужной папке в качестве значения расширенного параметра `XS_MIS_FILE_DIRECTORY`. Файлы ЧПУ создаются в папке с именем текущей модели внутри указанной папки. Например, если указать C:\NC, а имя текущей модели — MyModel, файлы ЧПУ будут созданы в папке C:\NC\MyModel.
Расширение файла	.nc1 — значение по умолчанию.
Включить в имя файла метку редакции	Добавляет метку редакции в имя файла ЧПУ. В этом случае имя файла будет включать номер, указывающий редакцию файла: например, файл P176.nc1 станет P176_1.nc1.
Создать что	Выберите тип создаваемых файлов: Файлы ЧПУ: создаются только файлы DSTV. Список деталей: создается только файл списка MIS (.xsr). Если создается файл списка MIS, введите имя для списка в поле Имя файла списка деталей. Также необходимо нажать кнопку Обзор... рядом с полем Местоположение файла списка деталей и перейти к папке, где вы хотите сохранить список. Файлы ЧПУ и список деталей: создаются и файлы DSTV, и файл списка MIS. Объединенный список файлов ЧПУ и деталей: файлы DSTV внедряются в файл списка MIS (.xsr). Расширенный параметр XS_DSTV_LIST_WEIGHT позволяет указать, какое значение массы (брутто или нетто) будет использоваться в списках деталей.
Максимальный размер	Эти параметры определяют максимальную длину, ширину и высоту деталей, которые может обрабатывать станок. Более крупные детали направляются на другие станки.
Тип профиля	Станок может обрабатывать профили всех типов, для которых в списке Тип профиля выбрано значение Да. Типы профилей именуются в соответствии со стандартом DSTV. `I`: двутавровые профили `U`: швеллеры (C-образные и U-образные) `L`: уголковые профили `M`: трубы прямоугольного сечения `R`: круглые стержни и трубы `B`: пластины `CC`: профили CC `T`: тавровые профили `SO`: зетовые профили и все остальные типы профилей По умолчанию Tekla Structures развертывает круглые трубы в пластины и использует тип `B` (пластина) в данных заголовков файлов ЧПУ. Изменить это поведение можно с помощью расширенного параметра XS_TUBE_UNWRAP_USE_PLATE_PROFILE_TYPE_IN_NC.
Максимальный размер отверстий	Параметры в области Максимальный размер отверстий определяют, отверстия какого максимального диаметра может просверлить станок. Файл ЧПУ не создается, если диаметр отверстий в детали или толщина ее материала превышает указанные значения. Размер отверстий привязан к толщине материала или толщине пластины. Каждая строка содержит максимальные диаметр отверстия и толщину материала. Для создания файла ЧПУ деталь должна удовлетворять обоим критериям. Например, строка со значениями `60` `45` означает, что при толщине материала 45 мм и меньше и диаметре отверстий 60 мм и меньше файл ЧПУ создается. Можно добавить столько строк, сколько необходимо. В следующем примере показано, как можно задать значение параметра Максимальный размер отверстий. В этом примере ситуация следующая: три пластины разной толщины; две группы болтов одинакового размера и одна группа болтов большего размера. Максимальный размер отверстий определяется следующим образом: Test1 создает в папке модели папку для пластин, удовлетворяющих следующим критериям: Диаметр отверстия: `22` Толщина пластины: `10` Test2 создает в папке модели папку для пластин, удовлетворяющих следующим критериям: Диаметр отверстия: `22` Толщина пластины: `20` При создании файлов ЧПУ для пластин папка Test1 содержит файлы для пластины `PL35010`, а папка Test2 — файлы для пластины `PL35020`. Пластина `PL350*15` не включается ни в одну из папок, поскольку не удовлетворяет критерию размера отверстия. Порядок ввода критериев имеет значение: в первую очередь необходимо вводить наиболее исключающие критерии. При вводе критериев в другом порядке результаты также будут другими.

Вкладка «Отверстия и вырезы»

См. также XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS.


Параметр	Описание
Форма внутренних углов	Параметр Форма внутренних углов определяет форму вырезов в стенке или в полках на торце балки, например. Вариант, выбранный в списке Форма внутренних углов, также влияет на вырезы в полке: Параметр Форма внутренних углов не применяется к прямоугольным отверстиям, которые находятся в середине детали: Параметр Форма внутренних углов не применяется к тем внутренним контурам, которые уже скруглены в модели. Значения, существующие в модели, не изменяются. Примеры в таблице ниже иллюстрируют, как разные варианты формы внутренних углов влияют на деталь в файле ЧПУ. В исходной детали в модели полки срезаны полностью, а в стенке сделаны вырезы. Вариант 0: радиусная Внутренние углы выполнены в виде отверстий с заданным радиусом. Отдельный блок `BO` в файл ЧПУ не записывается. Вариант 1: тангенциальная Внутренний угол скругляется с радиусом, заданным в поле Радиус. Вариант 2: прямоугольная Угол остается таким же, как в модели. Вариант 3: просверленное отверстие Во внутреннем углу добавляется просверленное отверстие. Радиус отверстия равен значению в поле Радиус. Отверстия записываются в файл ЧПУ в виде отдельного блока `BO`. Вариант 4: тангенциальная с просверленным отверстием Во внутреннем углу добавляется тангенциальное просверленное отверстие. Радиус отверстия равен значению в поле Радиус. Отверстия записываются в файл ЧПУ в виде отдельного блока `BO`. Если задан слишком большой Радиус внутреннего угла, файл ЧПУ не создается во избежание ошибок в процессе производства. В файле dstv_nc.log в папке модели отображаются сообщения об ошибках, а также указаны детали, которые не удалось обработать, и максимально допустимый внутренний радиус угла. Чтобы радиус был допустимым, отверстие (включая углы) должно быть больше или равно радиусу x 2. Например, отверстие с углами должно быть даже меньше, чем радиус x 2, чтобы оно не попало в область подготовки под сварку.
Расстояние от полки, в пределах которого стенка не разрезается	Параметр Расстояние от полки, в пределах которого стенка не разрезается определяет высоту участка стенки, оставляемого при создании вырезов в стенке. Проверка оставляемого участка применяется только к типам профилей DSTV `I`, `U`, `C` и `L`. Если расстояние от реза по детали до полки в модели меньше, чем значение в этом поле, при записи файла ЧПУ точки реза, попавшие в оставляемый участок, передвигаются на границу этого участка. Деталь в том виде, в котором она смоделирована. Вырез проходит ближе к верхней полке, чем предполагает величина оставляемого участка в настройках файлов ЧПУ: Деталь в том виде, в котором она записывается в файлы ЧПУ. Размер показывает высоту оставляемого участка. Верхний рез смоделированного выреза перемещается так, чтобы не затрагивать оставляемый участок. Нижний рез не перемещается.
Обрабатывать продолговатые отверстия как	Параметр Обрабатывать продолговатые отверстия как определяет, как создаются продолговатые отверстия: Игнорировать продолговатые отверстия: продолговатые отверстия в файле ЧПУ не создаются. Одно отверстие в центре продолговатого отверстия: просверливается одно отверстие в центре продолговатого отверстия. Четыре маленьких отверстия, по одному в каждом углу: просверливается четыре маленьких отверстия, по одному в каждом углу. Внутренние контуры: внутренний контур отверстия вырезается газовым резаком. Продолговатые отверстия: продолговатые отверстия остаются в своем исходном виде.
Максимальный диаметр для высверливаемых отверстий	Параметр Максимальный диаметр для высверливаемых отверстий определяет максимальный диаметр отверстия. Отверстия и продолговатые отверстия, диаметр которых превышает максимальный диаметр отверстия, выполняются как внутренние контуры.
Максимальный диаметр для высверливаемых круглых вырезов	Параметр Максимальный диаметр для высверливаемых круглых вырезов определяет максимальный размер круглых вырезов в деталях. Круглый вырез записывается как отверстие, если его диаметр меньше значения этого параметра. Внутренние вырезы меньшего диаметра преобразовываются в отверстия.

Вкладка «Штамп»


Параметр	Описание
Создать штамп	Когда флажок установлен, штампы создаются.
Содержимое штампа	Список Элементы позволяет указать, какие элементы включаются в штампы, а также задать порядок следования элементов в штампе. Можно также задать значения параметров Высота текста и Регистр. Номер проекта: позволяет добавить в штамп номер проекта. Номер партии: позволяет добавить в штамп номер партии. Стадия: позволяет добавить в штамп номер стадии. Позиция детали: префикс и номер позиции детали. Марка: префикс и номер позиции сборки. Материал: материал детали. Обработка поверхности: тип обработки поверхности. Пользовательский атрибут: позволяет добавить в штамп пользовательский атрибут (пользовательские поля 1-4). Текст: открывает диалоговое окно, в котором вы можете добавить в штамп собственный текст. Если в штамп добавляется позиция детали и/или марка, это отражается на имени файла ЧПУ: Позиция детали: P1.nc1, P2.nc1 Марка: A1.nc1, A2.nc1 Марка и позиция детали: A1-P1.nc1, A2-P2.nc1 В следующем примере показан штамп, содержащий элементы Стадия, Позиция детали, Материал и Текст.
Положение штампа	Если установить параметр По метке ориентации в значение Да, для уголков, труб прямоугольного сечения и круглых стержней грань по умолчанию меняется с нижней (`u`) на верхнюю (`o`). Параметр Сторона определяет, на какой стороне детали размещается штамп. Параметры Положение вдоль детали и Положение по глубине детали определяют положение штампов на деталях. Эти параметры задают положение штампа на грани, на которой создан штамп; переместить штамп на другую грань с их помощью нельзя. Если штамп создается, например, на нижней полке, можно переместить его в другое место на нижней полке, но не на верхнюю полку. Грани по умолчанию для различных профилей: Двутавровый профиль: нижняя полка (`u`) Швеллеры (C-образные и U-образные): задняя сторона стенки (`h`) Уголковые профили: задняя сторона (h) или нижняя сторона (`u`) Трубы прямоугольного сечения: нижняя полка (`u`) Круглые стержни: нижняя полка (`u`) Трубы круглого сечения: передняя сторона (`v`) Тавровые профили: задняя сторона стенки (`h`) Пластины: передняя сторона (`v`) См. также XS_SECONDARY_PART_HARDSTAMP. Дополнительные сведения о пользовательских положениях штампов см. в разделе Пользовательские положения штампов DSTV.

Вкладка «Расширенные параметры»


Параметр	Описание
Число десятичных знаков	Задайте число десятичных знаков, отражаемое в файлах ЧПУ.
Изменить знак радиуса внешнего контура (блок AK)	Изменяет знаки радиуса кривых в блоке AK на верхней (o) и задней гранях (h). Это изменение затрагивает только верхнюю (о) и заднюю грани (h).
Ниже приведен пример, где флажок Изменить знак радиуса внешнего контура (блок AK) не установлен. Ниже приведен пример, где флажок Изменить знак радиуса внешнего контура (блок AK) установлен.
Изменить знак радиуса внутреннего контура (блок IK)	Изменяет знаки радиуса кривых в блоке IK на верхней (o) и задней гранях (h). Это изменение затрагивает только верхнюю (о) и заднюю грани (h).
Обнаружение кривых Допуск хорды	Параметр Обнаружение кривых определяет, должны ли три точки считываться как кривая, а не как две прямые линии. Когда параметр Обнаружение кривых установлен в значение Да, Tekla Structures проверяет кромки твердого тела, сравнивая их с описанной кромками виртуальной кривой, на предмет того, прямыми или криволинейными они являются с учетом значения параметра Допуск хорды. Введите значение параметра Допуск хорды в миллиметрах. По умолчанию Обнаружение кривых включено. На рисунке ниже показано, что понимается под допуском хорды.
Преобразовать двутавровый профиль в тавровый при отсутствии полки	Укажите, следует ли преобразовывать двутавровые профили в тавровые при отсутствии полки. Можно выбрать Да или Нет.
Пропустить ненужные точки	Укажите, как поступать с точками, которые почти коллинеарны: сохранять их или пропускать. Если точки создания контурной пластины отстоят от прямой линии менее чем на 0.3 мм, при установке этого флажка они опускаются из файла ЧПУ. Если флажок снят, в файл ЧПУ записываются все точки создания пластины. Флажок Пропустить ненужные точки снят: Флажок Пропустить ненужные точки установлен:
Создать блок KA для	Установите следующие флажки, чтобы отображать информацию о линиях сгиба гнутых пластин и пластин — составных балок в блоке KA файла ЧПУ: Развертка гнутых пластин и Развертка пластин - составных балок. См. также XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES.

Создание всплывающих меток в файлах ЧПУ

Всплывающие метки — это небольшие отверстия, облегчающие соединение отдельных деталей в сборки в условиях цеха. Tekla Structures может записывать в файлы ЧПУ информацию о всплывающих метках, помогающую правильно размещать детали, которые будут вручную привариваться к главной детали сборки. Всплывающие метки обычно наносятся с помощью сверлильного станка в виде небольших отверстий на поверхности материала.

Ограничение: Tekla Structures не проставляет всплывающие метки для составных балок.

Tekla Structures создает всплывающие метки только для деталей, для которых заданы настройки всплывающих меток. Настройки всплывающих меток можно сохранить в файле .ncp, который Tekla Structures по умолчанию сохраняет в папке ..\attributes внутри папки текущей модели.

Note:

Всплывающие метки влияют на нумерацию. Например, если две одинаковые детали имеют разные всплывающие метки или одна деталь имеет всплывающие метки, а другая нет, Tekla Structures присваивает этим деталям разные номера.

В диалоговом окне Файлы ЧПУ выберите детали, для которых требуется создать всплывающие метки, установив соответствующие флажки в столбце Всплывающие метки.
Нажмите кнопку Всплывающие метки...
В диалоговом окне Настройки всплывающих меток нажмите кнопку Добавить, чтобы добавить новую строку.

Чтобы указать, на какие детали наносятся всплывающие метки и где они создаются, введите или выберите значение в каждом столбце.

Порядок строк в диалоговом окне Настройки всплывающих меток имеет значение. Определение, задающее наиболее жесткое ограничение, должно вводиться первым, а наиболее общее определение — последним.

Сначала задайте настройки всплывающих меток на вкладке Детали для маркировки всплывающими метками:


Параметр	Описание
Тип профиля главной детали	Выберите тип профиля главных деталей, на которые наносятся всплывающие метки. В списке содержатся профили в соответствии со стандартом DSTV.
Имя главной детали	Введите имена профилей главных деталей. Можно ввести несколько имен деталей, разделяя их запятыми, например `COLUMN, BEAM`. Можно использовать подстановочные знаки (* ?: [ ] ). Например, HE* соответствует всем деталям, имя профиля которых начинается с символов «HE». Имя детали может содержать несколько имен, разделенных запятыми.
Тип профиля второстепенной детали	Выберите тип профиля второстепенных деталей.
Имя второстепенной детали	Введите имена профилей второстепенных деталей. Можно ввести несколько имен деталей, разделяя их запятыми. Можно использовать подстановочные знаки (* ?: [ ] ). Имя детали может содержать несколько имен, разделенных запятыми.
Местоположение всплывающей метки	Укажите, как второстепенная деталь проецируется на главную деталь. Левая сторона: на главной детали намечается левая сторона второстепенной детали. Левая сторона второстепенной детали — это сторона, ближайшая к начальной точке главной детали. Правая сторона: на главной детали намечается правая сторона второстепенной детали. С обеих сторон: объединяет в себе варианты Левая сторона и Правая сторона. Центр: центр второстепенной детали. Отверстия с левой стороны: главная деталь намечается положениями отверстий второстепенной детали, находящихся на левой стороне второстепенной детали. Отверстия с правой стороны: главная деталь намечается положениями отверстий второстепенной детали, находящихся на правой стороне второстепенной детали. Отверстия с обеих сторон: объединяет в себе варианты Отверстия с левой стороны и Отверстия с правой стороны. Средняя линия: намечаются две точки на средней линии оси X второстепенной детали.
Переместить на полку	Укажите, на какую полку главной детали перемещаются всплывающие метки. Возможные варианты — Ничего, Обе полки, Верхняя полка и Нижняя полка.
Расстояние до кромки	Введите минимальное расстояние от всплывающей метки до кромки главной детали. В пределах этого расстояния Tekla Structures не создает всплывающие метки. Если всплывающая метка попадает внутрь заданного расстояния до кромки, Tekla Structures перемещает ее, за исключением случаев, когда в списке Местоположение всплывающей метки выбрано значение Центр.
Второстепенные всплывающие метки	Укажите, создаются ли всплывающие метки на второстепенных деталях.
Добавить всплывающую метку на детали, сваренные монтажной сваркой	Выберите, создаются ли всплывающие метки для деталей, свариваемых монтажной сваркой.

Затем задайте настройки всплывающих меток на вкладке Параметры всплывающих меток:

Table 1.
Параметр	Описание
Всплывающие метки на задней стороне	Выберите один из вариантов: Повернуть деталь, если другие элементы или дополнительные всплывающие метки есть только на задней стороне Повернуть деталь и просверливать всплывающие метки на задней стороне, если другие элементы или дополнительные всплывающие метки есть только на задней стороне. Также задайте Диаметр отверстия. Просверливать всплывающие метки на задней стороне, если на задней стороне нет других элементов. Также задайте Диаметр отверстия.
Без всплывающих меток на перекрывающихся отверстиях	Установите этот флажок, чтобы всплывающие метки не наносились на перекрывающихся отверстиях.
Добавить всплывающие метки в центры шпилек	Установите этот флажок, чтобы добавить всплывающие метки в центрах шпилек.
Показывать всплывающие метки в модели	Установите этот флажок, чтобы всплывающие метки отображались в модели.
Рассматривать отверстия нулевого диаметра как всплывающие метки	Установите этот флажок, чтобы отверстия нулевого диаметра записывались в качестве всплывающих меток.

Нажмите ОК.
Выберите детали в модели и создайте файлы ЧПУ.

Всплывающие метки записываются в блок BO файла DSTV в качестве отверстий диаметром 0 мм.

При необходимости всплывающие метки также можно отображать на чертежах. На чертежах установите флажок Всплывающие метки: вкл./выкл. в свойствах детали, чтобы отобразить всплывающие метки.

По умолчанию для всплывающих меток используется символ xsteel@0. Этот символ можно изменить с помощью расширенного параметра XS_POP_MARK_SYMBOL.

Для каждой пары всплывающих меток Tekla Structures отображает жирные красные линии на виде модели, который был обновлен последним.

Примеры

Tekla Structures помечает центральную точку всех круглых второстепенных профилей на главной детали и не создает всплывающие метки ближе, чем 10 мм от кромки главной детали.

Tekla Structures проецирует местоположение отверстий во второстепенных пластинах на главную деталь.

Создание разметки контуров в файлах ЧПУ

Tekla Structures может генерировать разметку контуров в файлах ЧПУ. Это означает, что данные о раскладке и свариваемых деталях можно добавлять в файлы ЧПУ и передавать на станок.

Ограничение: Tekla Structures разметка контуров на составных балках работает не во всех случаях. Визуальное размещение разметки контуров на составных балках было улучшено.

Tekla Structures создает разметку контуров только для деталей, для которых заданы настройки разметки контуров. Настройки разметки контуров можно сохранить в файле .ncs, который Tekla Structures по умолчанию сохраняет в папке ..\attributes внутри папки текущей модели.

Разметку контуров можно добавлять как на главные, так и на второстепенные детали.

Note:

Разметка контуров влияет на нумерацию. Например, если две детали имеют разную разметку контуров или одна деталь имеет разметку контуров, а другая нет, Tekla Structures таким деталям присваивается разные номера.

В диалоговом окне Файлы ЧПУ выберите детали, для которых требуется создать разметку контуров, установив соответствующие флажки в столбце Разметка контуров.
В диалоговом окне Файлы ЧПУ нажмите кнопку Разметка контуров....
В диалоговом окне Настройки разметки контуров нажмите кнопку Добавить, чтобы добавить новую строку.

Чтобы указать, на какие детали наносится разметка контуров и как она наносится, введите или выберите значение в каждом столбце:


Формат	Описание
Тип профиля главной детали	Выберите тип профиля главных деталей, на которые наносится разметка контуров. В списке содержатся профили в соответствии со стандартом DSTV.
Имя главной детали	Введите имя для профилей главных деталей. Можно ввести несколько имен деталей, разделяя их запятыми, например `COLUMN, BEAM`. Можно использовать подстановочные знаки (* ? [ ] ). Например, HE* соответствует всем деталям, имя профиля которых начинается с символов «HE». Имя детали может содержать несколько имен, разделенных запятыми.
Тип профиля второстепенной детали	Выберите тип профиля второстепенных деталей. В списке содержатся профили в соответствии со стандартом DSTV.
Имя второстепенной детали	Введите имя для профилей второстепенных деталей. Можно ввести несколько имен деталей, разделяя их запятыми. Можно использовать подстановочные знаки (* ?: [ ] ). Имя детали может содержать несколько имен, разделенных запятыми.
Разметка контуров второстепенных деталей	Укажите, наносится ли разметка контуров на второстепенные детали.
Керн или порошок	Выберите в списке способ нанесения разметки контуров на деталь: Керн: разметка наносится керном. Порошок: разметка наносится порошком. И те и другие: используются оба способа.
Штамп	Укажите, создаются ли штампы.
Пометить детали, сваренные монтажной сваркой	Укажите, требуется ли наносить разметку на детали, свариваемые монтажной сваркой.
Расстояние до кромки	Задайте минимальное расстояние от разметки контура до кромки главной детали. В пределах этого расстояния Tekla Structures не создает разметку контура.

Нажмите ОК и создайте файлы ЧПУ.

Разметка контуров записывается в блоки PU и KO в файле DSTV.

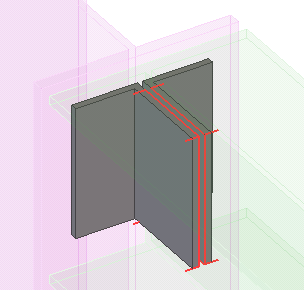

Tekla Structures отображает разметку контуров на виде модели тонкими пурпурными линиями.

Подгонка и обрезка по линии в файлах ЧПУ

При создании файлов ЧПУ в формате DSTV на значение длины балки в файле ЧПУ влияет способ обрезки торца балки.

Подгонка влияет на длину балки в файле ЧПУ.
Обрезка по линии не влияет на длину балки в файле ЧПУ.

При срезании торца балки следует использовать подгонку, чтобы длина балки в файле ЧПУ была правильной.

Общая длина балки будет равняться конечной длине балки после подгонки. Это означает, что при вычислении длины балки Tekla Structures всегда учитывает подгонку.

Обрезка по линии, обрезка по многоугольнику или обрезка по детали не влияет на длину балки, и габаритная длина в файле ЧПУ будет равна общей (изначально смоделированной) длине балки.

Подгонка
Обрезка по линии
Обрезка по многоугольнику или по линии
Подгонка

Наименьшая длина

Чтобы использовать в файле ЧПУ наименьшую возможную длину, задайте расширенный параметр XS_DSTV_NET_LENGTH.

Чистая и общая длина

Чтобы в данные заголовка файла ЧПУ включалась и чистая, и общая длина, задайте расширенный параметр XS_DSTV_PRINT_NET_AND_GROSS_LENGTH.

Создание файлов ЧПУ для обработки круглых труб

Можно создавать файлы ЧПУ для обработки полых трубчатых профилей. Сначала необходимо создать соединения с помощью предназначенных для труб компонентов.

Создайте следующие соединения типа «труба с трубой» или «труба с пластиной»:

После применения этих компонентов можно создать файл ЧПУ для экспорта данных. В результате создания файла ЧПУ получается XML-файл, содержащий данные модели.

Ограничения:

Для получения правильных результатов экспорта данных ЧПУ для труб необходимо принимать во внимание приведенные ниже ограничения.

Обрезка по линии и подгонка, созданные вручную или другими компонентами, экспортируются как простые фаски.
Вырезы по детали не поддерживаются при экспорте XML в файлы HGG Tube NC.
Отверстия, созданные болтами, не поддерживаются и не экспортируются.
Изогнутые балки не поддерживаются.
В случае квадратных или прямоугольных труб используйте команду Файл > Экспорт > Файлы ЧПУ для создания файлов DSTV.

В меню Файл выберите Экспорт > Файлы ЧПУ для труб.
В диалоговом окне Создать файлы ЧПУ для обработки труб введите имя для файла экспорта и перейдите к папке, где вы хотите сохранить файл.

По умолчанию файл сохраняется в папке модели.
Укажите, для каких деталей вы хотите создать файл, — для выбранных деталей или для всех деталей.
Нажмите кнопку Создать.

Tekla Structures создает XML-файл и файл журнала в указанном месте.

Преобразование DSTV в DXF

Используйте конвертер, чтобы преобразовывать DSTV-файлы в формат DXF для использования в производственных рабочих решениях, таких как закладка пластины или управление производством. Многие решения по автоматизации производства, в особенности некоторые решения для закладки пластин, поддерживают только импорт файлов DXF, но не поддерживают импорт файлов ЧПУ DSTV.

Конвертер DSTV-файлов в формат DXF предоставляет основную информацию о слое и количестве в формате, ожидаемом производственными решениями. Он также поддерживает автоматизацию процессов преобразования с помощью командной строки и шаблонов макросов, что позволяет создавать и настраивать рутинные процедуры автоматизации.

Преобразование с помощью конвертера DSTV в DXF

Чтобы открыть Конвертер DSTV в DXF, на боковой панели нажмите кнопку Приложения и компоненты, выполните поиск Конвертер DSTV в DXF и дважды нажмите кнопку Конвертер DSTV в DXF.

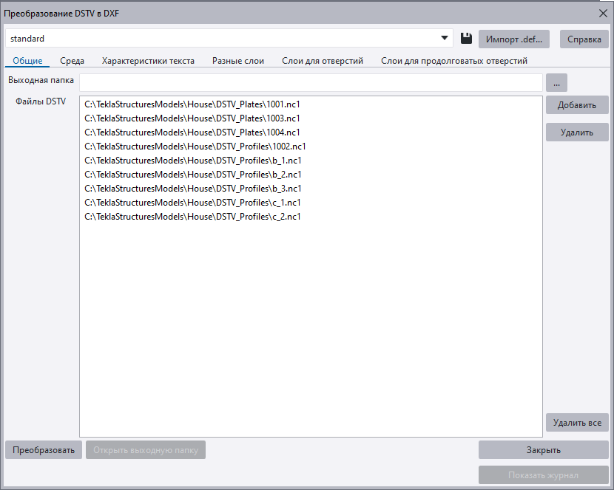

Откроется диалоговое окно Конвертер DSTV в DXF.
Задайте требуемые настройки на различных вкладках и нажмите кнопку Добавить, чтобы добавить файлы .nc.
Эти настройки описаны в разделе «Настройки преобразования DSTV и DXF» ниже на этой странице.
Нажмите кнопку Преобразовать.
Файлы DXF создаются в указанной папке:
Чтобы открыть выходную папку, можно нажать кнопку Открыть выходную папку. Чтобы проверить журнал преобразования, нажмите кнопку Показать журнал.

Преобразование DSTV в DXF с использованием шаблона преобразования

Шаблон преобразования можно использовать для автоматизации процесса преобразования. Нужно только ввести необходимую информацию в файл шаблона в текстовом редакторе. После этого не нужно открывать и закрывать настройки в диалоговом окне Конвертер DSTV в DXF — для преобразования будет достаточно двойного щелчка по одной кнопке.

В разделе Приложения и компоненты щелкните правой кнопкой мыши кнопку Шаблон преобразования DSTV в DXF, щелкните Изменить и выберите подходящий текстовый редактор.

Откроется шаблон DSTVtoDXFConverterTemplate.cs, который находится в папке ..\TeklaStructures\<version>\bin\<Env>\Common\macros\modeling.
Прокрутите вниз, чтобы изменить строки в соответствии с локальной средой и пользовательскими настройками:

/**** Modify these strings to suit local environment and user preferences. ****/

private static string attributeFile = @"standard";

private static string inputFolder = @"./DSTV_Profiles";

private static string outputFolder = @"./NC_dxf";

private static string files = @"PL*.nc1, BPL*.nc1, FLT*.nc1";

private static bool overwrite = true;
- standard: имя файла атрибутов, которое требуется использовать для преобразования
- ./DSTV_Profiles: входная папка, в которой выполняется поиск отдельных и пакетных файлов
- ./NC_dxf: выходная папка, в которой должны быть созданы файлы *.dxf
- PL*.nc1, BPL*.nc1, FLT*.nc1: список имен файлов, заключенных в кавычки, или подстановочные знаки
- true: вариант, который указывает, следует ли перезаписывать существующие файлы *.dxf.
Сохраните файл шаблона.
Чтобы выполнить преобразование с помощью шаблона, в разделе Приложения и компоненты дважды щелкните кнопку Шаблон преобразования DSTV в DXF.

По завершении процесса появится сообщение с информацией о преобразовании.

Настройки преобразования DSTV в DXF



Вкладка Общие
Выходная папка, файлы DSTV	Выберите требуемый файл настроек. Для импорта файла настроек можно нажать кнопку Import .def. Определите Выходную папку. По умолчанию в качестве выходной папки используется папка \NC_dxf в папке модели. Нажмите кнопку Добавить, чтобы добавить файлы .nc. Чтобы удалить файлы, нажмите кнопку Удалить. Чтобы удалить сразу все файлы, нажмите кнопку Очистить все.
Вкладка Среда
Включить раздел производственных данных	Позволяет указать, включать ли в DXF-файл особый раздел с данными для более качественного импорта DXF-файла в программное обеспечение для ЧПУ, разработанное компанией Shop Data Systems. При включении в DXF-файл этого особого раздела с данными DXF-файл перестает читаться в AutoCAD. Значение по умолчанию — Нет.
В выходном файле нет расширения входного файла	Укажите, следует ли использовать расширение входного файла в выходном файле. Да: p1001.dxf. Значение по умолчанию — Да. Нет: p1001.nc1.dxf
Начертить перекрестия	Укажите, следует ли начертить перекрестие для обычных и продолговатых отверстий. Отверстия (по умолчанию): Продолговатые отверстия: Оба: Заводские болты не включены:
Сторона, которую требуется преобразовать	Определите грань детали, которая будет отображаться в файле DXF: Передняя (по умолчанию), верхняя, задняя или нижняя. Для пластин при выборе варианта Задняя необходимо установить расширенный параметр XS_DSTV_WRITE_BEHIND_FACE_FOR_PLATE в значение `TRUE` для создания файла ЧПУ. В этом случае данные задней стороны пластины будут включены в файл ЧПУ.
Выводить контуры как	Позволяет преобразовывать контуры как Полилинии (по умолчанию) или Линии и дуги.
Направление контуров	Задает направление контура. Этот параметр изменяет координаты вершин и их порядок в файле DXF. Возможные значения: Назад (по часовой стрелке, по умолчанию) Вперед (против часовой стрелки)
Преобразовать отверстия в полилинии	Преобразовать отверстия в полилинии. Значение по умолчанию — Да.
Максимальный диаметр для отверстий, преобразовываемых в точки	Позволяет преобразовывать отверстия с диаметром меньше заданного значения в точки в соответствии с настройками Размер точки отверстия и Стиль точки отверстия. Значение по умолчанию — 10.00 мм.
Стиль точки отверстия	Задает стиль точек отверстия. Введите одно из следующих значений: 2 3 4 33 34 35 36
Размер точки отверстия	Введите размер точки отверстия. Значение по умолчанию — 1.00 мм.
Масштабировать DSTV по	Позволяет масштабировать значения из файла DSTV. 1,00000 для метрических единиц измерения (по умолчанию) 0,03937 для британских единиц измерения ПРИМЕЧАНИЕ. Иногда элементы не преобразовываются в файл .dxf надлежащим образом из-за небольшого значения параметра Масштабировать DSTV по (меньше 1,00). В этом случае вы можете увеличить значение параметров Число десятичных знаков и/или Масштабировать DSTV по, чтобы надлежащим образом создать элементы в файле .dxf.
Добавить скругления внешних контуров	Позволяет добавить отверстия в скругления. Значение по умолчанию — Нет. Этот параметр влияет только на скругления, если при создании файла ЧПУ параметр Форма внутренних углов установлен в значение 1 на вкладке Отверстия и вырезы в диалоговом окне Настройки файлов ЧПУ. Информация о размере отверстий поступает в файл DSTV из Радиус значения в Настройки файлов ЧПУ диалоговом окне и не может быть изменена в конвертере DSTV и DXF. Да Нет
Минимальный материал между отверстиями	Определяет, как близко друг к другу могут располагаться отверстия при преобразовании продолговатых отверстий. Значение по умолчанию — 2.00 мм.
Штамп для разметки контуров	Позволяет преобразовывать штамп, созданный при создании файла ЧПУ. В поле Настройки разметки контуров в разделе Настройки файлов ЧПУ необходимо установить параметр Штамп в значение Да. Значение по умолчанию — Нет.
Число десятичных знаков	Позволяет задать число десятичных знаков для значений в файле DXF. Значение по умолчанию — 3.
Считывать метку детали из строки заголовка файла ЧПУ	Позволяет задать номер строки заголовка файла ЧПУ для считывания информации о метках деталей. Возможные значения: 3 — считывать информацию о метках деталей из третьей строки заголовка файла ЧПУ. Это значение используется по умолчанию. 4 — считывать информацию о метках деталей из четвертой строки заголовка файла ЧПУ.
Начертить глухие отверстия	Позволяет включать и исключать глухие отверстия в файлах DXF. Значение по умолчанию — Нет.
Начертить внешний диаметр отверстий с зенковкой	Выберите Да, чтобы создать внешний диаметр зенковки в дополнение к внутреннему диаметру. Если выбрать Нет, будет создан только внутренний диаметр. В качестве значения по умолчанию установлен параметр Нет.
Начертить отверстия с резьбой	Выберите один из следующих вариантов: Размер отверстия под резьбу. Позволяет сопоставить и вычертить отверстия с резьбой с помощью слоев и преобразования размера отверстия под резьбу. Номинальный размер: При вычерчивании отверстий с резьбой используется номинальный размер (значение DSTV). Отверстия с резьбой сопоставляются со слоями и цветами, указанными на новой вкладке Отверстия с резьбой. Нет: Отверстия с резьбой игнорируются, т. е. не вычерчиваются в выходных данных DSTV.
Вкладка Характеристики текста, Свойства текста
Добавить текст	Укажите, что следует использовать: свойства текста вручную или штамп из файла ЧПУ: Вручную: задайте настройки текста. Это значение используется по умолчанию. Из файла ЧПУ: все настройки текста будут отключены, и будет использоваться информация, заданная в файле DSTV.
Размещение текста	Позволяет размещать текст вручную или разрешать приложению найти подходящее место. Возможные значения: Фиксированный режим: позволяет задавать координаты X и Y точки, которая представляет собой нижний левый угол последней строки текста, от точки начала координат (0, 0) файла DXF. Автоматически: текст будет размещаться автоматически с учетом конфликта с внешними и внутренними контурами, отверстиями и разметкой контуров. Если ни одна из подходящих позиций не найдена, будет использоваться значение по умолчанию (X 30,00, Y 30,00).
Высота текста	Позволяет задавать высоту текста. Значение по умолчанию — 10,00.
Выравнивание строк текста	Параметры текста записываются в отдельные или объединенные строки. Отдельные строки: каждый параметр текста записывается в отдельной строке. Это значение используется по умолчанию. Номер проекта и метка детали отдельно, остальное вместе Все в одну строку: все параметры текста объединяются в одну строку. При выборе одного из двух последних вариантов префиксы будут автоматически удалены, однако их можно будет снова добавить и работать так же, как и при первом варианте.
Символ-разделитель	Введите разделитель, используемый для Параметров текста, если вы пользуетесь одним из параметров выравнивания объединенного текста. Можно указать несколько символов. По умолчанию в качестве разделителя используется символ «плюс» (+).
Вкладка Характеристики текста, раздел Параметры текста
Включение/отключение элементов из текстовых параметров	Позволяет включать или отключать элементы в параметрах преобразованного текста. Если отключить параметр, соответствующее поле Префикс в правой части экрана также будет отключено. Порядок текстовых параметров в созданном DXF-файле можно изменять, перетаскивая строки с помощью значка в строке Текстовый параметр . Обратите внимание, что в префиксах учитываются пробелы. Номер проекта: Введите префикс для номера проекта. Номер проекта: используется по умолчанию. Этот вариант отключен по умолчанию. Метка детали: Введите префикс для метки детали. Деталь: используется по умолчанию. Этот вариант включен по умолчанию. Метка стороны: Введите префикс для метки стороны. Сторона: используется по умолчанию. Этот вариант отключен по умолчанию. Материал: Введите префикс для материала. Материал: используется по умолчанию. Этот вариант включен по умолчанию. Количество: Введите префикс для количества. Количество: используется по умолчанию. Этот вариант включен по умолчанию. Толщина: Введите префикс для толщины. Толщина: используется по умолчанию. Этот вариант отключен по умолчанию. Описание профиля: Введите префикс для описания профиля (значение Desc: используется по умолчанию). Этот вариант включен по умолчанию.
Вкладка Разные слои Максимальная длина имени слоя — 100 символов. В случае использования специальных символов в именах слоев, например <, >, /, \, :, ?, !, *, \|, ; и пробел « », при расширении они будут заменены символом подчеркивания «_».
Метка детали	Позволяет задавать имя и цвет для слоя меток деталей. Имя по умолчанию — SCRIBE.
Фантомное обозначение	Позволяет задавать имя и цвет для слоя фантомных обозначений. Имя по умолчанию — LAYOUT.
Всплывающая метка, БС	Позволяет задавать имя и цвет для слоя всплывающих меток на ближней стороне. Имя по умолчанию — NS_POP_MARK. Также можно указать, что следует использовать в качестве типа всплывающих меток: метки-окружности (по умолчанию) или метки-точки. Также задайте диаметр DXF (по умолчанию — 2,00 мм).
Всплывающая метка, ДС	Позволяет задавать имя и цвет для слоя всплывающих меток на дальней стороне. Имя по умолчанию — FS_POP_MARK. Также можно задать диаметр (по умолчанию 1,00 мм) и указать, что следует использовать в качестве типа всплывающих меток: метки-окружности (по умолчанию) или метки-точки. Также задайте диаметр DXF (по умолчанию — 2,00 мм).
Текст	Позволяет задавать имя и цвет для слоя текста. Имя по умолчанию — TEXT.
Внешний контур	Позволяет задавать имя и цвет слоя внешнего контура. Имя по умолчанию — CUT.
Внутренний контур	Позволяет задавать имя и цвет слоя внутреннего контура. Имя по умолчанию — CUTOUT.
Разметка контуров керном	Позволяет задавать имя и цвет слоя разметки контуров керном. Имя по умолчанию — PUNCH_CONTOUR_MARKING.
Порошковая разметка контуров	Позволяет задавать имя и цвет слоя порошковой разметки контуров. Имя по умолчанию — POWDER_CONTOUR_MARKING.
Сгибы	Позволяет задавать имя и цвет для слоя сгибов. Имя по умолчанию — BENDS. Слой сгибов можно включать и отключать. Если сгибы включены (по умолчанию), информация о линиях сгиба будет записана в файлы DXF. Если изгибы отключены, эта информация не записывается.
Цвет	Цвета и номера цветов, доступные для слоев.

Вкладка Слои для отверстий:

В случае слоев для отверстий, чтобы изменить имя слоя отверстия, минимальный диаметр отверстия, максимальный диаметр отверстия и цвет слоя, дважды щелкните ячейку и введите новое значение или выберите новое значение из списка.
Чтобы добавить новую строку, щелкните правой кнопкой мыши и выберите Добавить новую строку.
Чтобы удалить строку, выберите строку, щелкните правой кнопкой мыши и выберите Удалить выбранную строку или нажмите клавишу DELETE на клавиатуре.
Чтобы очистить все строки, щелкните правой кнопкой мыши и выберите Очистить все строки.

Вкладка Слои для продолговатых отверстий:

При работе со слоями для продолговатых отверстий, чтобы изменить значения (имя слоя отверстия, минимальный диаметр отверстия, максимальный диаметр отверстия, минимальную ширину, максимальную ширину, минимальную высоту, максимальную высоту, тип, цвет слоя и тип фантомных обозначений), дважды щелкните ячейку и введите новое значение или выберите его из списка.
Чтобы добавить новую строку, щелкните правой кнопкой мыши и выберите Добавить новую строку.
Чтобы удалить строку, выберите строку, щелкните правой кнопкой мыши и выберите Удалить выбранную строку или нажмите клавишу DELETE на клавиатуре.
Чтобы очистить все строки, щелкните правой кнопкой мыши и выберите Очистить все строки.

Примеры типов фантомных обозначений

Ниже приведено несколько примеров с различными типами фантомных обозначений. Другие используемые настройки: Тип продолговатого отверстия = 1, Стиль точки отверстия = 33 и Размер точки отверстия = 1.


Фантомная стрелка
Фантомный контур
Фантомная стрелка + контур
Ни то, ни другое не фантомное

Вкладка «Отверстия под резьбу »:

ИМЯ СЛОЯ. Позволяет задать имя слоя, содержащего отверстия с резьбой.
ДИАМЕТР. Позволяет задать диаметр отверстия под болт для отверстий с резьбой на заданном слое. Это размер, обнаруженный в файле ЧПУ DSTV и сопоставленный с ним.
РАЗМЕР ОТВЕРСТИЯ ПОД РЕЗЬБУ. Позволяет задать размер отверстия под резьбу для отверстий с резьбой на заданном слое. Это размер, который используется в выходных данных в формате DXF, если для параметра Размер отверстия под резьбу выбран вариант Начертить отверстия с резьбой .
ЦВЕТ. Устанавливает новый цвет для отверстий с резьбой на заданном слое.

Чтобы изменить значения, дважды щелкните ячейку и введите новое значение или выберите новое значение из списка.
Чтобы добавить новую строку, щелкните правой кнопкой мыши и выберите Добавить новую строку.
Чтобы удалить строку, выберите строку, щелкните правой кнопкой мыши и выберите Удалить выбранную строку или нажмите клавишу DELETE на клавиатуре.
Чтобы очистить все строки, щелкните правой кнопкой мыши и выберите Очистить все строки.

Преобразование DSTV в DXF с помощью командной строки

Откройте модель Tekla Structures.
Откройте окно командной строки.
Для запуска преобразования DSTV в DXF в командной строке введите путь к команде DSTVtoDXFConverter.exe и требуемые параметры.
По умолчанию команда находится в папке ..\Tekla Structures\<version>\bin\applications\Tekla\Tools\DSTVtoDXFConverter.

Синтаксис команды:

DSTVtoDXFConverter.exe [-cfg attributeFile] [-out outputFolder] [-in inputFolder] [-overwrite] [-f files]

Параметры:

-cfg attributeFile

Определяет файл атрибутов, используемый при преобразовании.
Если не указано ничего другого, используется файл атрибутов standard.
Можно использовать как полные, так и относительные пути.
Относительные пути задаются относительно папки модели.
Если путь не указан, файл конфигурации считывается из местоположений файлов атрибутов standard.
Если файлов атрибутов нет, появится предупреждающее сообщение с просьбой указать файл конфигурации и создать файл атрибутов в диалоговом окне Конвертер DSTV в DXF.

-out outputFolder

Определяет выходную папку.
Можно использовать как полные, так и относительные пути.
Относительные пути задаются относительно папки модели.
Если папка не задана, выходная папка считывается из файла атрибутов.
Если папка не указана в файле атрибутов, выходная папка будет совпадать с входной папкой.
Выходная папка создается, если она не существует.
Если имя выходной папки содержит пробелы, заключите его в кавычки («»).

-in inputFolder

Папка, из которой выполняется поиск отдельных и пакетных файлов.
Можно использовать как полные, так и относительные пути.
Если входная папка не указана, по умолчанию используется папка модели.
Если имя входной папки содержит пробелы, заключите его в кавычки («»).

-no_over_write

Если существующие файлы включены, они не перезаписываются.
Если существующие файлы не указаны, они перезаписываются.

-f files

Список файлов от 1 до n имен, заключенных в кавычки и разделенных запятыми.
Также можно использовать подстановочный знак*
Если значение не указано, по умолчанию используется «*.nc1».
Примеры:
1. -f “P1.nc1”
2. -f “*.nc1”
3. -f "P1.nc1, F2.nc1, P3.nc1, P5.nc1, P7.nc1"
4. -f “PL*.nc1, BPL*.nc1, FLT*.nc1”

Примеры команды преобразования DSTV в DXT

DSTVtoDXFConverter.exe

открывает диалоговое окно Конвертер DSTV в DXF.

DSTVtoDXFConverter.exe -in “./NC Plates”

используется файл атрибутов standard
входная папка — [modelFolder]\NC Plates
выходная папка считывается из файла атрибутов standard
все файлы с расширением .nc1 преобразовываются
существующие файлы *.dxf для выбранных файлов *.nc1 будут перезаписаны

DSTVtoDXFConverter.exe -cfg myPlateSettings -out “./Plate DXF” -in “./NC Plates” -f “P1.nc1”

используется файл атрибутов с именем myPlateSettings
входная папка — [modelFolder]\NC Plates
выходная папка — [modelFolder]\Plate DXF
файл P1.nc1 преобразовывается
существующие файлы *.dxf для выбранных файлов *.nc1 будут перезаписаны

DSTVtoDXFConverter.exe -cfg myPlateSettings -out "./Plate DXF" -in "./NC Plates" -f "P1.nc1, F 2.nc1, P3.nc1, P5.nc1, P7.nc1"

используется файл атрибутов с именем myPlateSettings
входная папка — [modelFolder]\NC Plates
выходная папка — [modelFolder]\Plate DXF
файлы P1.nc1, F2.nc1, P3.nc1, P5.nc1 и P7.nc1 преобразовываются
существующие файлы *.dxf для выбранных файлов *.nc1 будут перезаписаны

DSTVtoDXFConverter.exe -cfg myPlateSettings -in “./NC Plates” -no_over_write -out “./Plate DXF” -f “*.nc1”

используется файл атрибутов с именем myPlateSettings
входная папка — [modelFolder]\NC Plates
выходная папка — [modelFolder]\Plate DXF
все файлы с расширением .nc1 преобразовываются
существующие файлы *.dxf для выбранных файлов *.nc1 не будут перезаписаны

 DSTVtoDXFConverter.exe -cfg myPlateSettings -in “./NC Plates” -no_over_write -out “./Plate DXF” -f “PL*.nc1, BPL*.nc1, FLT*.nc1”

используется файл атрибутов с именем myPlateSettings
входная папка — [modelFolder]\NC Plates
выходная папка — [modelFolder]\Plate DXF
преобразовываются все файлы, у которых есть префикс PL, BPL, FLT и расширение .nc1
существующие файлы *.dxf для выбранных файлов *.nc1 не будут перезаписаны

Также можно использовать следующие параметры с DSTVtoDXFConverter.exe:

Чтобы узнать версию конвертера, выполните указанные ниже действия. DSTVtoDXFConverter.exe -!
Чтобы увидеть все параметры и команды: DSTVtoDXFConverter.exe -?
Чтобы создать список примеров, в которых используются правильные шаблоны: DSTVtoDXFConverter.exe examples
