Простановка размеров профилей

Можно управлять тем, как Tekla Structures проставляет на чертежах размеры различных профилей. Например, Tekla Structures можно настроить таким образом, чтобы программа всегда проставляла размеры круглых стержней в центре профиля, а больших двутавров — сверху.

Для задания параметров простановки размеров для профилей необходимо активировать и затем отредактировать таблицу плоскостей простановки размеров в файле dim_planes_table.txt.

В меню Файл выберите Настройки > Расширенные параметры и перейдите в категорию Простановка размеров: детали.
Установите расширенный параметр XS_PART_DIMENSION_PLANES_TABLE следующим образом:

XS_PART_DIMENSION_PLANES_TABLE=%XS_PROFDB%\dim_planes_table.txt

Этот расширенный параметр задает путь к таблице плоскостей простановки размеров деталей.
Откройте файл dim_planes_table.txt с помощью любого текстового редактора, например Блокнота. Этот файл находится внутри папки среды (..\Tekla Structures\<version>\environments), в папке \profiles. Точное местоположение папки зависит от используемой среды.
Отредактируйте содержимое файла и сохраните файл.
Чтобы применить на чертежах новые параметры, перезапустите Tekla Structures и создайте чертежи заново. Изменение файла само по себе не приводит к автоматическому обновлению существующих чертежей.

Пример 1

В этом примере для двутаврового профиля размер отверстий проставляется от середины полки, а не от кромки полки.

Откройте файл и исправьте значение в столбце middle на TRUE* в строке, где значение в столбце ProfType равно 1, сохраните файл и перезапустите Tekla Structures. При создании нового чертежа размер отверстия на нем будет проставлен от середины полки.


dim_planes_table.txt
/* DIMENSION PLANES TABLE for different profile types and sizes / //Values: -1.0 in max size means no size limit! / FLANGE WEB ProfType, MaxSize, middle, left, right, middle, bottom, top ======================================================== / //I-profile - horizontal by reference line,vertical from top flange 1, TRUE, FALSE, FALSE, FALSE, TRUE, TRUE*

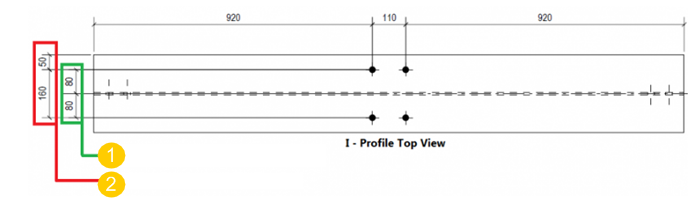

(1) Требуемый размер (от середины полки)

(2) Размер по умолчанию (от кромки полки)

Пример 2

Вот еще один пример таблицы плоскостей простановки размеров:


dim_planes_table.txt
FLANGE WEB ProfType,MaxSize, middle,right, left, middle, right, left ======================================================== 1, 300.0, TRUE, FALSE, FALSE, FALSE, TRUE, TRUE 7, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

Строка, начинающаяся с цифры 1, означает, что Tekla Structures будет всегда проставлять размеры двутавров (ProfType = 1), размер которых меньше 300 мм (MaxSize = 300), привязывая их к середине полки и к правому краю стенки, вне зависимости от способа создания детали.

Строка, начинающаяся с цифры 7, означает, что Tekla Structures будет всегда проставлять размеры круглых труб (ProfType = 7), привязывая их к центру профиля.

Номера типов профилей (столбец ProfType) соответствуют порядку следования профилей в диалоговом окне Каталог профилей:

1 = двутавровый профиль
2 = L-профиль
3 = Z-профиль
4 = U-профиль
5 = пластина
6 = круглый стержень
7 = круглая труба
8 = квадратная труба
9 = C-профиль
10 = тавровый профиль
15 = ZZ-профиль
16 = CC-профиль
17 = CW-профиль
51 = многоугольная пластина
999 = эскизный профиль
и т. д.

Значение -1.0 в столбце MaxSize означает отсутствие ограничений на размер профиля.

Звездочка (*) после значения TRUE указывает на то, что это значение по умолчанию.
