Способ простановки размеров для форм, отверстий и углублений
Логика и функциональность размеров, задающих форму, размеров отверстий и размеров углублений в простановке размеров на уровне вида просты и прогнозируемы. Определение геометрии формы, отверстия или углубления для объекта, размеры которого проставляются, производится только один раз, и это определение используется на всех видах чертежа.
Определение формы и отверстия производится путем рассмотрения тени объекта в трех направлениях (X, Y и Z) следующим образом.
-
Точки по внешней кромке тени измеряются как форма.
-
Внутренние контуры в тени измеряются как отверстия.
Кроме того, обычный многоугольник, у которого не менее 8 точек, считается круглым отверстием. Например, вырез по многоугольнику со скругленными фасками на углах распознается как круглое отверстие.
-
Все другие точки геометрии, не видимые в тени, измеряются как углубления.

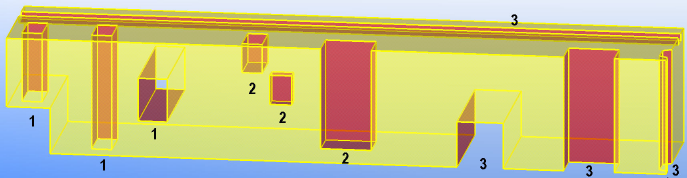

На рисунке ниже приведено несколько примеров каждого типа геометрии:
- Отверстия
- Углубления
- Формы
Примеры

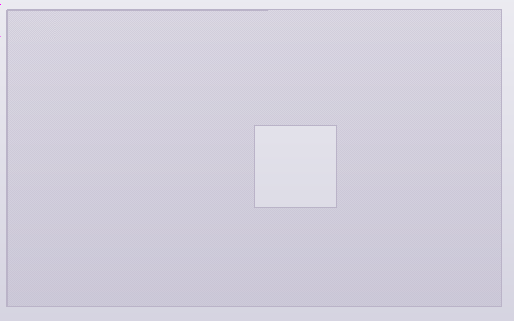

Ниже приведен пример формы в объекте модели и размеров на чертеже.

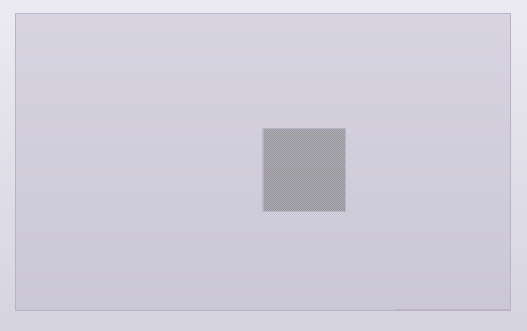

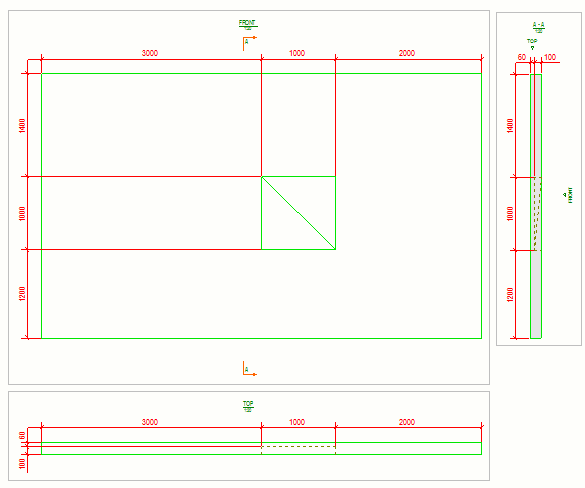

Ниже приведен пример отверстия в объекте модели и размеров на чертеже.

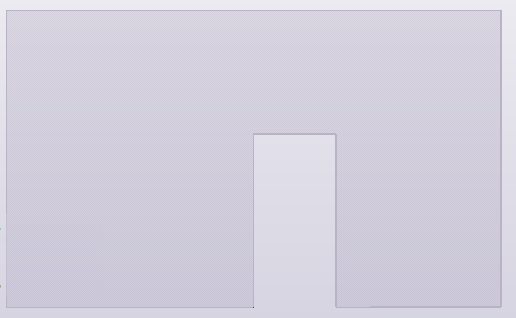

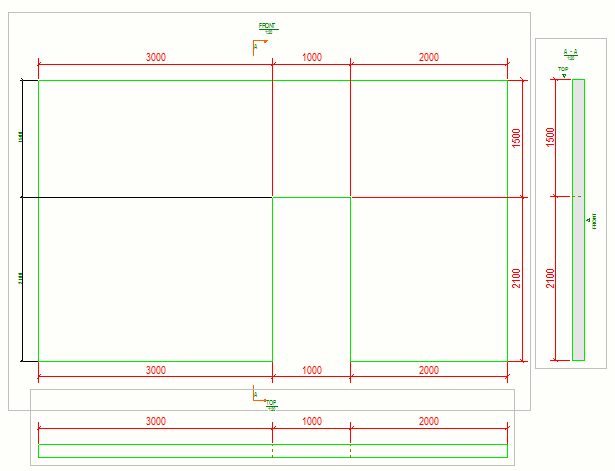

Ниже приведен пример углубления в объекте модели и размеров на чертеже.
