Przykłady rysunków zbiorczych

Rysunki zbiorcze są rysunkami warsztatowymi, które na jednym arkuszu przedstawiają kilka rysunków pojedynczych elementów lub zespołów. Rysunki zbiorcze zazwyczaj wymagają arkuszy wielkoformatowych np. A1 lub wg standardu brytyjskiego 24 cali x 36 cali.

Rysunki zbiorcze tworzy się, aby:

przedstawić na jednym arkuszu więcej niż jeden zespół,
zebrać wiele rysunków pojedynczych elementów na dużym arkuszu.

Rysunki zbiorcze można tworzyć w następujący sposób:

Tworzenie pustych rysunków zbiorczych i łączenie lub kopiowanie widoków rysunku do utworzonych pustych rysunków zbiorczych
Tworzenie rysunków zbiorczych z wybranych elementów
Tworzenie rysunków zbiorczych z wybranych rysunków

Aby uzyskać szczegółowe informacje na temat różnych sposobów tworzenia rysunków zbiorczych, zobacz Tworzenie rysunków zbiorczych.

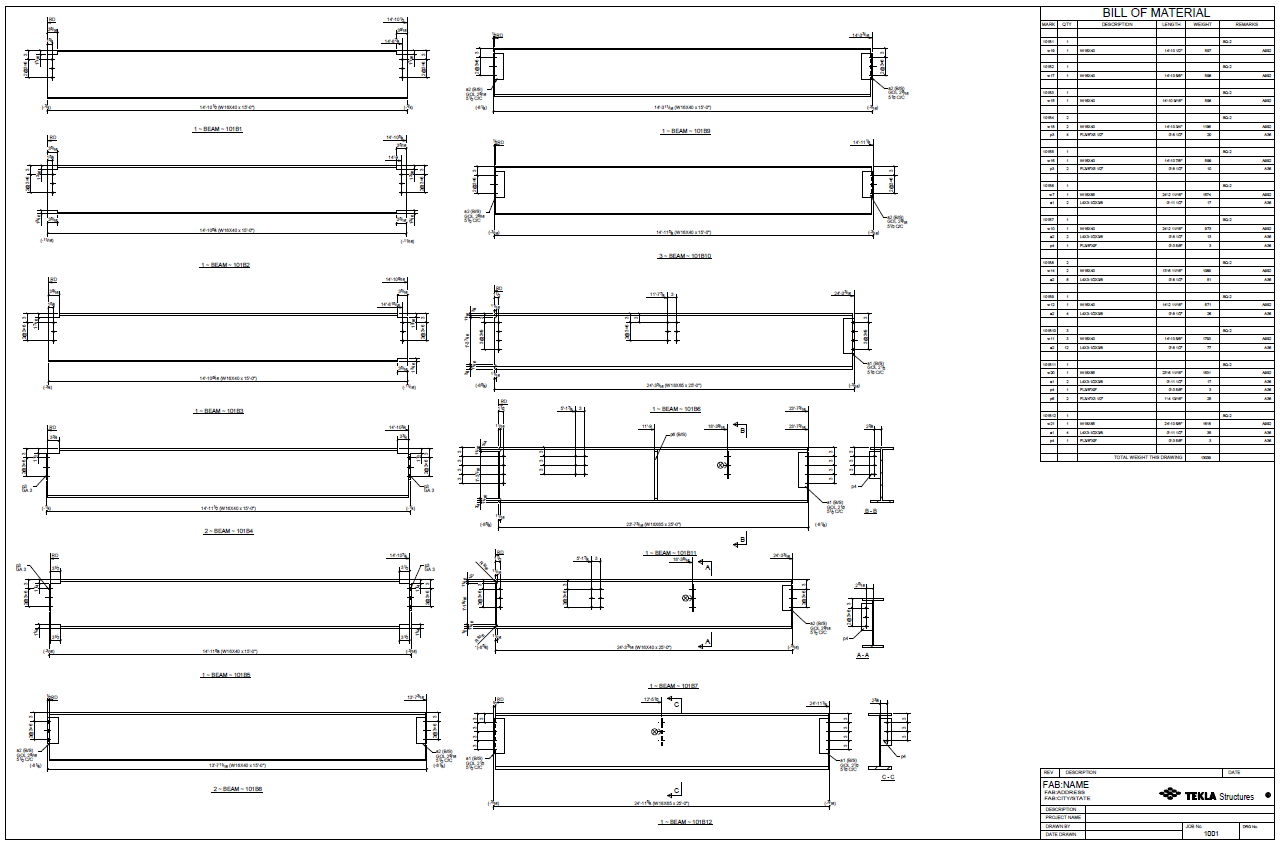

Poniżej przedstawiono przykładowy rysunek zbiorczy zawierający kilka zespołów.
