Tworzenie grupy stożkowych lub spiralnych prętów zbrojeniowych

W przypadku prostokątnych elementów betonowych wystarczy wskazać dwa punkty, aby zdefiniować obszar rozkładu grupy prętów zbrojeniowych. Jeśli element nie jest prostokątny, wówczas można wybrać alternatywny kształt.

Lista Typ grupy prętów na zakładce Grupa w oknie dialogowym Właściwości pręta zbrojeniowego umożliwia wyświetlanie i zmianę typów grup prętów.

Na karcie Beton przytrzymaj klawisz Shift i kliknij:

Zostanie otwarte okno dialogowe Właściwości pręta zbrojeniowego.
W razie potrzeby wprowadź lub zmień właściwości pręta.
Na zakładce Grupa wybierz z listy Typ grupy prętów opcję grupy zbieżnej lub spiralnej.
Kliknij OK.
Wybierz element do zazbrojenia.

Tekla Structures dołączy grupę prętów do danego elementu.
Wskaż punkty, aby zdefiniować kształt pręta w pierwszym przekroju poprzecznym.
Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
Dla drugiego i kolejnych przekroi wskaż punkty, aby zdefiniować kształt pręta.
Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.

Tekla Structures utworzy zbrojenie.

Typy grup prętów zbrojeniowych


Opcja	Opis	Przykład
Normalny	Niezbieżny. Wskaż dwa punkty, aby zdefiniować obszar rozkładu grupy prętów.

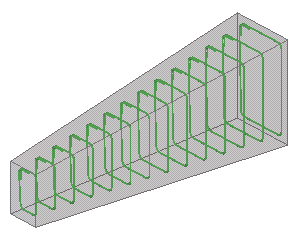

Zbieżny	Jeden wymiar pręta zmienia się liniowo w grupie.
Zbieżny łamany	Jeden wymiar pręta zmienia się liniowo w grupie. Wymiar jest najdłuższy w środku grupy.
Zbieżny zakrzywiony	Jeden wymiar pręta zmienia się wzdłuż krzywej. Wymiar jest najdłuższy w środku grupy.
Zbieżny N	Jeden wymiar pręta zmienia się liniowo pomiędzy N przekrojami. Wprowadź liczbę przekrojów poprzecznych w polu Liczba przekrojów.
Spiralny	Pręty zbrojeniowe wznoszą się w wielokątnym lub kołowym kształcie wzdłuż osi podłużnej elementu.
