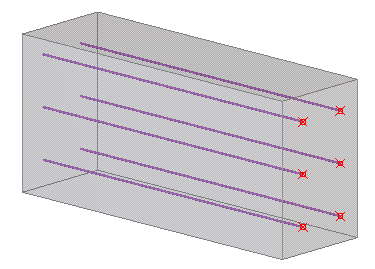

Możesz tworzyć sprężone proste lub wygięte cięgna do elementów betonowych.

1. Na karcie Beton kliknij opcję Zbrojenie, a następnie wybierz opcję Rozkład strun.



   Jeśli przed utworzeniem zbrojenia wymagana jest zmiana właściwości, przytrzymaj klawisz Shift i kliknij polecenie Układ cięgien, aby otworzyć właściwości Rozkład strun.

2. Wybierz element, dla którego tworzysz cięgna.
3. Wskaż każdy z punktów, aby rozmieścić cięgna (na przykład na końcu elementu).

   Wskazane punkty zdefiniują pierwszy przekrój poprzeczny.

4. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Wskaż punkty w celu rozmieszczenia strun.

   • Jeśli tworzysz pojedynczy przekrój poprzeczny, wskaż dwa punkty, aby zdefiniować długość cięgien.

   • Jeśli tworzysz co najmniej dwa przekroje poprzeczne, wówczas dla każdego przekroju poprzecznego wybierz punkty, aby wskazać pozycje cięgien. Wskaż pozycje cięgien w tej samej kolejności, jak dla pierwszego przekroju poprzecznego.

6. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.

   Tekla Structures utworzy cięgna.



7. Jeśli chcesz zmienić właściwości struny:
   1. Kliknij dwukrotnie rozkład strun, aby otworzyć właściwości Rozkład strun.
   2. Zmień właściwości.
   3. Kliknij Zmień.
