테이퍼 또는 나선형 철근 그룹 생성

직사각형 콘크리트 부재의 경우에는 두 점만 선택해도 철근 그룹의 분산 영역을 정의하는 데 충분합니다. 하지만 부재 형상이 직사각형이 아니라면 대체 형상을 선택할 수 있습니다.

철근 속성 대화 상자에서 그룹 탭의 철근 그룹 유형 목록을 사용해 철근 그룹 유형을 선택하거나 수정합니다.

철근 그룹 유형


옵션	설명	예
보통	테이퍼 아님 두 점을 선택하여 철근 그룹의 분산 방향을 정의합니다.

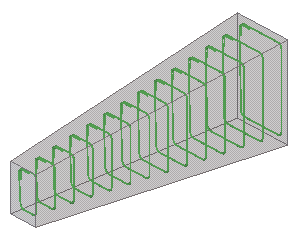

테이퍼	그룹에서 철근 치수 하나가 선형적으로 바뀝니다.
테이퍼 형태의 융기부	그룹에서 철근 치수 하나가 선형적으로 바뀝니다. 그룹 중간에서 치수가 가장 길어집니다.
테이퍼 곡선형	철근 치수 하나가 곡선을 따라 바뀝니다. 그룹 중간에서 치수가 가장 길어집니다.
테이퍼 N	N 횡단면 사이에서 철근 치수 하나가 선형적으로 바뀝니다. 횡단면 수 상자에 횡단면 수를 입력합니다.
나선형	철근이 부재의 세로 방향 축을 따라 다각형 또는 원형으로 올라갑니다.
