1

Afstand tussen het hoofdonderdeel en het tweede onderdeel (ligger). De afstand is standaard 20 mm.

2

Hoogte haunch-plaat naar het begin van de afwerking.

3

Breedte haunch-plaat naar het begin van de afwerking.

4

Afstand van de rand van de gezette plaat tot de raveling van de onderste flens.

U kunt deze afmeting definiëren als de plaat onder de onderzijde van de tweede ligger loopt.

Gezette plaat VZ

Dikte van de gezette plaat aan de linkerzijde.

Gezette plaat AZ

Dikte van de gezette plaat aan de rechterzijde.

Top Web Ext

Dikte, breedte en hoogte van de bovenste verlenging van het lijf.

Btm Web Ext

Dikte, breedte en hoogte van de onderste verlenging van het lijf.

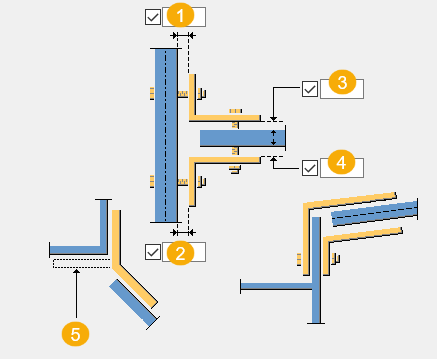

1

Opening tussen de rechter gezette plaat en het hoofdonderdeel.

2

Opening tussen de linker gezette plaat en het hoofdonderdeel.

3

Opening tussen de rechter gezette plaat en het aangelaste onderdeel.

4

Opening tussen de linker gezette plaat en het aangelaste onderdeel.

5

Wijziging contactvlak.

Standaard

Het contactvlak wordt niet vanaf de standaardpositie gewijzigd.

AutoDefaults kan deze optie wijzigen.

Het contactvlak wordt niet vanaf de standaardpositie gewijzigd.

Het contactvlak wordt in het dichtstbijzijnde oppervlak gewijzigd.

Het contactvlak wordt in het verste oppervlak gewijzigd.

1

Horizontale afmeting voor de ravelingspeling.

De afstand wordt gemeten vanaf het snijpunt van drie vlakken: boven- of onderzijde van het flensvlak, uiteinde van het flensvlak en lijfbinnenzijde of zijkant, afhankelijk van het type geselecteerde speling.

2

Verticale afmeting voor de ravelingspeling.

De afstand wordt gemeten vanaf het snijpunt van drie vlakken: onderzijde van het flensvlak, uiteinde van het flensvlak en lijfbinnenzijde of zijkant, afhankelijk van het type geselecteerde speling.

3

Horizontale afmeting voor het negeren van de raveling.

De afstand wordt gemeten vanaf het snijpunt van drie vlakken: bovenzijde van het flensvlak, fittingsvlak en het binnenlijf of het zijvlak, afhankelijk van het type geselecteerde speling.

4

Verticale afmeting voor het negeren van de raveling.

De afstand wordt gemeten vanaf het snijpunt van drie vlakken: bovenzijde van het flensvlak, fittingsvlak en het binnenlijf of het zijvlak, afhankelijk van het type geselecteerde speling.

5

Radius van de ravelinguitsparing.

6

Oriëntatie verticale raveling.

Do Notch

• Ja maakt ravelen mogelijk.

• Nee schakelt ravelen uit, maar niet stripping en flenscoping niet.

  Gebruik de opties Strip/Cope voor het uitschakelen van strippen en flens-coping.

Type of clearance

• Zijde met flens

  Gebruik de flens van het hoofdonderdeel en het vlak van de binnenzijde van het aangelaste onderdeel als referentie voor het wissen.

• Web with Plate

  Gebruik het binnenste vlak van het afschuifvlak en het binnenvlak van het aangelaste onderdeel als referentie voor de speling.

• Web with Flange

  Gebruik de flens van het hoofdonderdeel en het binnenste lijfvlak van het aangelaste onderdeel als referentie voor het wissen.

Strip/Cope Option

• Automatic Strip

  Op basis van de vorm en de randen van de afschuifklamp, stript de verbinding de flens van het aangelaste onderdeel naar behoefte.

• Never Strip or Cope

  Er wordt geen stripping of coping uitgevoerd.

• Force Strip

  Verbinding maakt altijd strips, zelfs wanneer de randen van de afschuifklamp niet conflicteren of dicht bij de flens van het aangelaste onderdeel zijn. Stel de uitsnijdingslengte van de raveling in Forcing Dist en de diepte in Krachtdiepte in.

• Automatic Flange Cope

  Op basis van de vorm en de randen van de afschuifklamp, voert de verbinding het coping van de flens van het aangelaste onderdeel naar behoefte uit.

• Force Flange Cope

  De verbinding voert altijd coping uit, zelfs wanneer de randen van de afschuifklamp niet conflicteren of dicht bij de flens van het aangelaste onderdeel zijn. Stel de uitsnijdingslengte van de raveling in Forcing Dist en de diepte in Krachtdiepte in.

• Strip Also Other Side

  Beide flenzen van het aangelaste onderdeel worden gestript.

1

Maatlijn in de breedte

2

Maatlijn in lengterichting

3

• Boven: Bovenflens wordt uitgesneden.

• Onder: Onderflens wordt uitgesneden.

• Beide: Zowel de boven- als de onderflens worden uitgesneden.

4

• Dichtbij: Linkerzijde wordt uitgesneden.

• Veraf: Rechterzijde wordt uitgesneden.

• Beide: Zowel de linker- als de rechterzijde worden uitgesneden.

Boven VZ

Dikte, breedte en hoogte van het bovenste schotje aan de linkerzijde.

Boven AZ

Dikte, breedte en hoogte van het bovenste schotje aan de rechterzijde.

Onder VZ

Dikte, breedte en hoogte van het onderste schotje aan de linkerzijde.

Onder AZ

Dikte, breedte en hoogte van het onderste schotje aan de rechterzijde.

1

Selecteer geboute hoofdonderdeel: ligger of gezette plaat.

2

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

3

Aantal bouten.

4

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

5

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

• Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.



• Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.



• Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.



6

Randafstand bouten.

Randafstand vanaf het midden van de bout tot de bovenkant van de ligger.

1

Selecteer de locatie waar de bouten moeten worden bevestigd.

2

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

3

Aantal bouten.

4

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

5

Definieer welke bouten uit de boutgroep worden verwijderd.

Voer de boutnummers in van de bouten die moeten worden verwijderd en scheid de nummers met een spatie. Boutnummers lopen van links naar rechts en van boven naar beneden.

Standaard

Vierkant t.o.v. het gelaste onderdeel.

AutoDefaults kan deze optie wijzigen.

Automatisch

Vierkant t.o.v. het gelaste onderdeel.

Vierkant t.o.v. het gelaste onderdeel.

Vierkant t.o.v. het hoofdonderdeel.

Verticaal geschrankt.

Horizontaal geschrankt.

Rugsteun

Dikte en breedte van de extra gelaste plaat.
