작업 평면 도구 명령을 사용하여 작업 평면을 특정 부재 평면 또는 그리드 교차점으로 설정합니다. 참고로 기본 Tekla Structures 객체 평면만 선택할 수 있습니다. 참조 모델 객체 평면은 선택할 수 없습니다.

1. 뷰 탭에서 작업 평면 > 작업 평면 도구를 클릭합니다.



2. 모델 위에 마우스를 가져가면 작업 평면 방향을 미리 볼 수 있습니다.
3. 마우스 왼쪽 버튼을 클릭하여 작업 평면을 설정합니다.

xy, xz 또는 zy 평면에 평행하게 작업 평면을 설정할 수 있습니다.

1. 뷰 탭에서 작업 평면를 클릭하고 XY(Z) 평면에 평행를 선택합니다.



2. 평면 목록에서 작업 평면에 평행인 평면을 선택합니다.
3. 깊이 좌표를 입력합니다.

   깊이 좌표는 세 번째 축에 평행인 평면과 수직을 이루는 선을 따라 글로벌 원점부터 작업 평면까지의 거리를 정의합니다.

4. 변경 기호를 클릭합니다.

선택한 한 점을 사용하여 작업 평면을 설정할 수 있습니다. 작업 평면이 현재 작업 평면과 평행을 유지하되 새 위치로 이동합니다. x 및 y 방향은 변하지 않습니다.

1. 뷰 탭에서 작업 평면를 클릭하고 점 1개 사용를 선택합니다.



2. 작업 평면의 새 위치를 선택합니다.

선택한 두 점을 사용하여 작업 평면을 설정할 수 있습니다. 선택한 첫 번째 점은 원점이고, 두 번째 점은 작업 평면의 x 방향을 정의합니다. y 방향은 이전 작업 평면과 동일하게 유지됩니다.

1. 뷰 탭에서 작업 평면를 클릭하고 점 2개 사용를 선택합니다.



2. 작업 평면의 원점을 선택합니다.
3. 작업 평면에서 양의 x 방향에 있는 점을 선택합니다.

선택한 세 점을 사용하여 작업 평면을 설정할 수 있습니다. 선택한 첫 번째 점은 작업 평면의 원점이고, 두 번째는 x 방향을 정의하고, 세 번째는 y 방향을 정의합니다. Tekla Structures가 오른손 법칙에 따라 z 방향을 고정합니다.

1. 뷰 탭에서 작업 평면를 클릭하고 점 3개 사용를 선택합니다.



2. 작업 평면의 원점을 선택합니다.
3. 양의 x 방향에 있는 점을 선택합니다.
4. 양의 y 방향에 있는 점을 선택합니다.

선택한 뷰의 뷰 평면과 동일하게 작업 평면을 설정할 수 있습니다.

1. 뷰 탭에서 작업 평면를 클릭하고 뷰 평면에 평행를 선택합니다.



2. 뷰를 선택합니다.

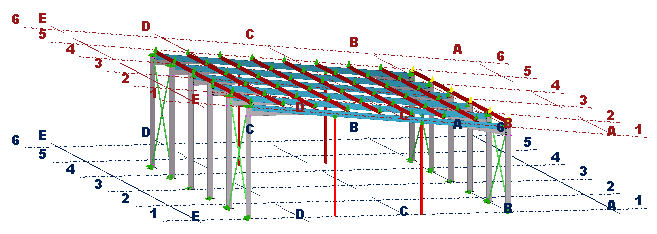

경사진 구조의 모델링을 마치면 기본 작업 평면으로 다시 변경해야 합니다.

1. 뷰 탭에서 작업 평면 > XY(Z) 평면에 평행을 클릭합니다.



2. 평면 목록에서 XY를 선택합니다.
3. 깊이 좌표 상자에 0을 입력합니다.
4. 변경 기호를 클릭합니다.
