XS_DRAWINGS​_USE​_​CAP​_HEIGHT​_FOR​_FONT​_HEIGHT

고급 옵션 대화 상자 내 범주: 도면 속성

이 고급 옵션은 도면에 사용할 글꼴 높이 시스템을 제어합니다.

  • 이 고급 옵션을 TRUE로 설정하면 도면 내보내기(DGN, DWG 및 DXF) 및 인쇄(종이, 플롯 파일, PDF)에 CAP 높이가 사용되며 글꼴 높이는 특정 글꼴의 대문자 높이와 같습니다. CAP 높이를 사용하는 경우 Tekla Structures 도면에 설정된 글꼴 높이는 Autodesk AutoCAD 또는 Bentley MicroStation에서 도면을 열거나 도면을 종이 또는 PDF로 인쇄할 때와 동일합니다.

  • 이 고급 옵션을 FALSE로 설정하면 em 글꼴 높이가 사용됩니다. 예를 들어 em 높이를 사용하고 Tekla Structures에서 도면을 DWG 파일로 내보내면 글꼴 높이가 한 단위에서 다른 단위로(em에서 CAP으로) 변환되며 그 결과 많은 경우 글꼴 높이가 올바르지 않습니다.
  • 기본값은 FALSE이며, 사용자 환경이나 일부 프로젝트에 따라 값을 TRUE로 변경해야 할 수 있습니다.

일반적으로 Tekla Structures 도면의 텍스트 높이는 em(점 크기) 글꼴 높이 미터법만 기준으로 합니다. 그러나 일부 프로젝트에서는 또 다른 업계 표준인 CAP 글꼴 높이를 사용하여 텍스트 높이를 결정해야 합니다. CAP 높이는 em 높이보다 대문자의 높이를 더 정확하게 나타냅니다.

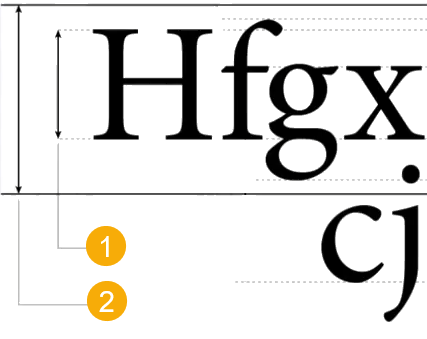

(1) CAP 높이

(2) 점 크기(em)

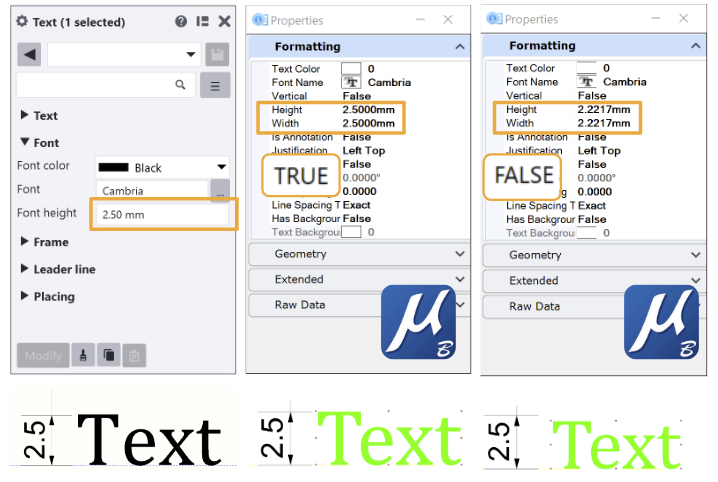

아래 이미지에서는 고급 옵션이 TRUE(CAP 높이 사용) 또는 FALSE(em 높이 사용)로 설정된 경우 내보낸 DWG 파일의 글꼴 높이 차이를 보여줍니다.

주:

도면 템플릿에서 CAP 글꼴 높이를 적용할 수도 있습니다. 템플릿 편집기에서 도면 템플릿으로 생성된 도면의 텍스트는 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 고급 옵션의 직접적인 영향을 받지 않습니다. 그 이유는 글꼴 높이가 변경되면 템플릿 필드에서 겹치는 경우가 발생할 수 있기 때문입니다.

도면 템플릿에서 CAP 글꼴 높이를 적용하는 방법에 대한 자세한 내용은 그래픽 템플릿의 글꼴 높이 제어를 참조하십시오.

이 고급 옵션은 모델에 따라 다르며 설정은 옵션 데이터베이스에 저장됩니다.
