XS_REBAR_REVERSE_END_SYMBOLS
[詳細設定] ダイアログのカテゴリー:コンクリート詳細設計

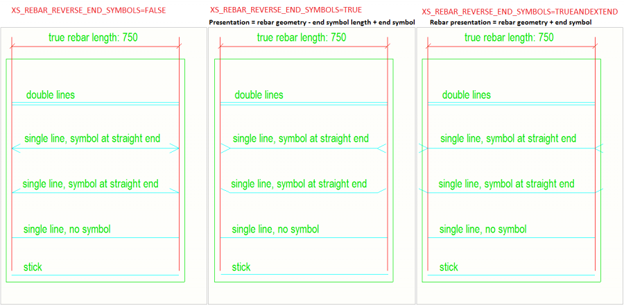

この詳細設定では、鉄筋の端部記号を別の方向に反転させます。この詳細設定をTRUEに設定している場合、端部記号は 135 度の角度で作画されます (ノルウェーで広く採用)。単線表示を使用していて、フックなし端部の表示を使用していない場合は、値 TRUEANDEXTEND を使用します。この種類の鉄筋に TRUE を使用した場合、非常に短く表示されます。デフォルト値は FALSE です。
この詳細設定は、役割固有です。タイプ [SYSTEM(ROLE)] を使用している場合、デフォルト値が使用されます。タイプ [MODEL(ROLE)] または [DRAWING(ROLE)] を使用している場合、値を変更できます。値は、現在のモデルのすべてのユーザーに対して同じになります。
