1. [管理] タブで [レイアウトマネージャ] をクリックします。
2. [レイアウトマネージャ] で、[レイアウトマネージャのオブジェクトグループ] を選択して使用可能な [新規グループのローカル座標系のグループ化] リストを表示します。
3. 使用する基準点、モデル原点、または現在の作業平面をリストから選択します。

[レイアウトマネージャ] のすべてのグループで同じナンバリング設定を使用するように指定できます。設定を変更すると、変更後に作成するすべてのグループで変更後の設定が使用されます。既存のグループの設定は変更されません。

1. [管理] タブで [レイアウトマネージャ] をクリックします。
2. [設定] ボタンをクリックします。
3. [設定] ダイアログで、[グループ] をクリックします。
4. ナンバリング設定を定義します。
   1. [頭マーク] ボックスに頭文字を入力します。

      頭マークを空白のままにし、レイアウト ポイント、レイアウト ライン、およびレイアウト円弧名を頭マークなしで作成することもできます。

   2. [ 開始番号 ] ボックスに開始番号を入力します。
   3. [ 数値の最大長 ] ボックスに、番号の最大長を入力します。
   4. [区切り文字] ボックスに、プレフィックスと番号を区切る区切り文字 (ハイフンまたは空白) を入力します。
   5. [手前のスペースの塗りつぶし] リストから、数字の前にある先頭スペースに 0 を入力するかどうか (たとえば、PFX 00001 と PFX 1 のどちらにするか) を選択します。
5. 保存する をクリックします。

設計ポイントおよび測定されたポイントの両方に対して、デフォルトのクラス、形状、サイズを定義できます。測定されたポイントについては、現場で測定されたポイントがモデルで設計されたポイントからどの程度ずれても許容されるかを決める許容値を定義できます。さらに、許容範囲外の測定されたポイントに対して異なるクラスを定義することもできます。

1. [管理] タブで [レイアウトマネージャ] をクリックします。
2. [設定] ボタンをクリックします。
3. 設計ポイントと測定されたポイントのセクションを開きます。
4. ポイントのクラスを選択します。
5. 許容範囲外の測定されたポイントのクラスを選択します。
6. ポイントの形状を選択します。
7. ポイントのサイズを定義します。
8. 測定されたポイントの [水平方向の許容値] と [垂直方向の許容値] を定義します。

   以下のいずれかの操作を行います。

   • 許容値をリストから選択します。

   • 許容値の無視を選択します。

     許容値を無視した場合、[レイアウトマネージャ] では許容値の定義がチェックされず、[許容値外] グループは空になります。測定されたポイントのその他の設定は、定義どおりに使用されます。

   • 定義済みの許容値リストにない値を入力します。リストの下にあるオプション ボタンをクリックし、空のボックスに値を入力します。

     値を 1.5 mm 未満にすることはできません。

1. [管理] タブで [レイアウトマネージャ] をクリックします。
2. 新規グループ ボタンをクリックします。

   レイアウト ポイント、ライン、円弧をモデリングしたときにそれらをグループにまとめることができるように、複数のグループを設定します。

3. [新規グループ名] ダイアログにグループの名前を入力し、[作成] をクリックします。

   グループ名には 79 文字使用できます。

4. 必要に応じて、グループの説明を入力します。
5. [ローカル座標系のグループ化] を選択します。

   座標は、選択するとすぐに適用されます。

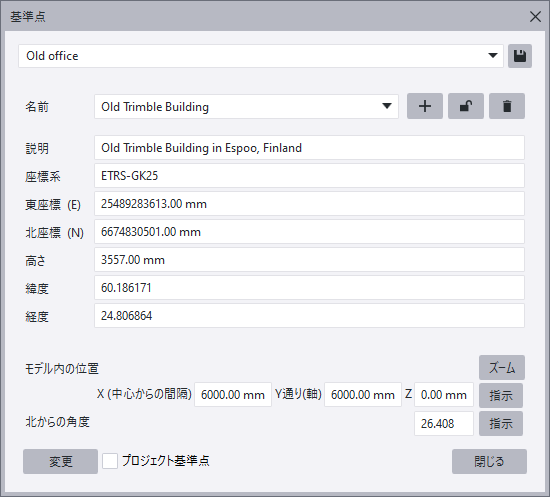

   デフォルトの基準点を使用しない場合、他の適切な基準点、モデル原点、または現在の作業平面を選択できます。

6. グループのナンバリング設定を確認します。

   作成したグループでは、[レイアウトマネージャ] の [設定] で定義されたデフォルトのナンバリング設定が使用されます。ナンバリング設定を変更する場合、グループを右クリックして [自動命名] を選択します。次に、[自動命名] ダイアログの設定を変更します。
