副部材のカット。

カットは、メイン部材ウェブを始点として定義されます。

20 mm

2

メイン部材フランジの端部からガセットプレートの端部までの距離。

3

副部材フランジに対して行われるストリップのサイズ。

フランジのカットは、ガセットプレートの端部を始点として定義されます。

せん断タブがフランジと交差する場合、そのフランジは自動的に切り取られます。

10 mm

自動

副部材に10°未満の傾斜がある場合は、梁の端部が直角にカットされます。それ以外の場合、梁の端部は斜めにカットされます。

直角にカットしてメイン部材ウェブの近くに配置

梁の端部を直角にカットし、梁をメイン部材ウェブの近くに配置します。

クリッピングされたフランジ

梁の端部でフランジの角をカットします。

標準

斜

このオプションは、オートデフォルトによる変更が可能です。

斜

副部材の梁端部に斜めのカットが作成されている場合に、ウェブの端部に斜めのカットを作成します。

直

副部材の梁端部に斜めのカットが作成されている場合でも、ウェブの端部に直角のカットを作成します。

直

フランジの一部は直角にカットされ、一部は斜めのままです。

標準

フランジカット

このオプションは、オートデフォルトによる変更が可能です。

ノッチ

ガセットプレートがフランジと干渉する場合に、副部材の梁の下部がノッチ処理されます。

ノッチの半径と高さを入力します。

フランジカット

ガセットプレートが副部材の梁フランジと干渉する場合に、その副部材の梁フランジのガセットプレートと同じ側がカットされます。

1

ガセット プレートの角処理の水平寸法。

2

ガセット プレートの角処理の垂直寸法。

デフォルト

ライン カット角処理

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

デフォルト

向う側ガセット プレート

オートデフォルトにより、このオプションを変更できます。

自動

手前側ガセット プレートまたは向う側ガセット プレートがコンポーネントによって自動的に選択されます。メイン部材と副部材の間の角度が 90° 未満のときは、副部材側にガセット プレートが作成されます。

向う側ガセット プレート

手前側と向う側のガセット プレート

1

副部材ウェブとガセット プレートの間のギャップ。

これは、2 つのガセット プレートによるジョイントにのみ影響します。

0

デフォルト

スチフナーは作成されません。

オートデフォルトにより、このオプションを変更できます。

完全

メイン部材のウェブと同じ高さのフル スチフナーを作成します。

[ガセットプレートによって決定]

Tekla Structures では、ガセット プレートのサイズに基づいてスチフナーのサイズが決定されます。スチフナー プレートとせん断タブの下端は、可能であれば Tekla Structures により同じ高さに維持されます。

部分的

スチフナー プレートとメイン部材の下フランジの間にギャップを残します。

スチフナーは作成されません。

1

メイン部材フランジとスチフナーの間のギャップ サイズ。

2

メイン部材フランジの縁端からスチフナーの縁端までの距離。

デフォルト

スチフナーは副部材に対して平行になります。

オートデフォルトにより、このオプションを変更できます。

スチフナーはメイン部材に対して直交方向に作成されます。

スチフナーは副部材に対して平行になります。

1

角処理の水平寸法。

2

角処理の垂直寸法。

デフォルト

ライン カット角処理

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

1

上部ハンチプレートの角処理の幅。

2

上部ハンチプレートの角処理の高さ。

3

下部ハンチプレートの角処理の高さ。

4

下部ハンチプレートの角処理の幅。

デフォルト

上部ハンチプレートと下部ハンチプレートが必要に応じて作成されます。

このオプションは、オートデフォルトによる変更が可能です。

自動

上部ハンチプレートまたは下部ハンチプレート、あるいはその両方が必要に応じて作成されます。

上部ハンチプレートと下部ハンチプレートが作成されます。

上部ハンチプレートと下部ハンチプレートのうち、どちらか一方のプレートだけを作成するには、不要な方のプレートの厚さ(t)フィールドに0を入力します。

ハンチプレートは作成されません。

デフォルト

副部材の梁に対してノッチを作成します。

このオプションは、オートデフォルトによる変更が可能です。

副部材の梁に対してノッチを作成します。 カットはメイン梁ウェブに対して直角になります。

副部材の梁に対してノッチを作成します。 カットは副部材の梁ウェブに対して直角になります。

副部材の梁に対してノッチを作成します。 垂直方向のカットはメイン梁に対して直角になり、水平方向のカットは副部材の梁に対して直角になります。

自動ノッチをオフにします。

デフォルト

ノッチサイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

このオプションは、オートデフォルトによる変更が可能です。

ノッチサイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

ノッチサイズは、メイン梁の中心線とメイン梁の上部フランジから測定されます。

デフォルト

副部材の梁フランジがメイン梁に対して平行にカットされます。

このオプションは、オートデフォルトによる変更が可能です。

副部材の梁フランジがメイン梁に対して平行にカットされます。

副部材の梁フランジが直角にカットされます。

デフォルト

ノッチ寸法の切り上げは行われません。

このオプションは、オートデフォルトによる変更が可能です。

ノッチ寸法の切り上げは行われません。

ノッチ寸法の切り上げが行われます。

切り上げの水平値と垂直値を入力します。

デフォルト

メイン梁フランジの下にカットを作成します。

このオプションは、オートデフォルトによる変更が可能です。

メイン梁フランジの下にカットを作成します。

メイン梁フランジの上にカットを作成します。

デフォルト

ノッチは角処理されません。

このオプションは、オートデフォルトによる変更が可能です。

ノッチは角処理されません。

ラインカット角処理でノッチを作成します。

入力した半径に従って、ノッチが角処理されます。

デフォルト

フランジの両側にノッチが作成されます。

このオプションは、オートデフォルトによる変更が可能です。

自動

フランジの両側にノッチが作成されます。

フランジの両側にノッチが作成されます。

フランジの手前側にノッチが作成されます。

フランジの向う側にノッチが作成されます。

デフォルト

副部材の梁フランジ全体が、定義した寸法でカットされます。

このオプションは、オートデフォルトによる変更が可能です。

自動

副部材の梁フランジ全体が、定義した寸法でカットされます。 ノッチのデフォルトデプスは、副部材フランジの厚さの2倍です。 カットは、常に副部材フランジの幅全体にわたって行われます。

フランジに角処理を作成します。

水平方向の寸法を入力しない場合は、45度で角処理が施されます。

フィールド1および2に値を入力しない限り、デフォルト値を使用してフランジにカットが作成されます。

フランジはカットされません。

1フィールドの値に従ってフランジにカットを作成し、ウェブと水平にします。

フィールド1および2の値に従って、フランジにカットを作成します。

デフォルト

フランジノッチデプス。

このオプションは、オートデフォルトによる変更が可能です。

フランジノッチデプス。

副梁のウェブの中心線からノッチの縁端までの寸法で、フランジノッチデプス。

1

水平方向のフランジカットの寸法。

10 mm

2

垂直方向のフランジカットの寸法。

ノッチ縁端と梁フランジの間のギャップは、メイン部材ウェブのスカラップ丸めに等しくなります。ノッチの高さは、5 mm刻みで切り上げられます。

1

ウェブからフランジカットまでの距離を定義します。

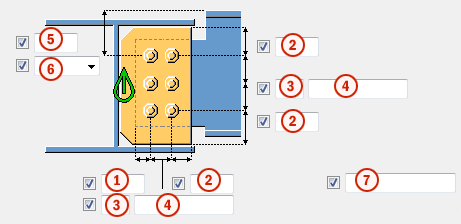

1

水平方向のボルト グループの位置の寸法。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

垂直方向のボルト グループの位置の寸法。

6

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

• [上]: 副部材の上端から一番上のボルトまで。



• [中]: ボルトの中心線から副部材の中心線まで。



• [下]: 副部材の下端から一番下のボルトまで。



7

ボルト グループから削除するボルトを指定します。

削除するボルトの番号を入力します。複数のボルト番号を入力する場合は、スペースで区切ります。ボルトには、左から右、上から下の順に番号が付与されています。

現場/工場

ボルトの取り付け作業を行う場所です。

現場

1

副部材の上フランジとメイン部材の間のギャップ。

2

上部および下部のスカラップの垂直寸法。

3

上部および下部のスカラップの水平寸法。

4

副部材ウェブとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

5

副部材の下フランジとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

デフォルト

円形の溶接アクセス孔

オートデフォルトにより、このオプションを変更できます。

円形の溶接アクセス孔

四角形の溶接アクセス孔

斜めの溶接アクセス孔

特定の半径を持つ円形の溶接アクセス孔。半径は、 で指定できます。

特定の半径と寸法を持つ拡張円錐形の溶接アクセス孔。半径と寸法は、 と で指定できます。

特定の複数の半径を持つ円錐形の溶接アクセス孔。半径は、 と で指定できます。

大文字の R は大きい半径 (高さ) を指定します。

小文字の r は小さい半径を指定します。

R = 35

r = 10

デフォルト

上フランジと下フランジが処理されます。

オートデフォルトにより、このオプションを変更できます。

自動

上フランジと下フランジが処理されます。

梁端部は処理されません。

上フランジと下フランジが処理されます。

上フランジが処理されます。

下フランジが処理されます。

デフォルト

フランジはカットされません。

オートデフォルトにより、このオプションを変更できます。

フランジはカットされません。

フランジはカットされます。

デフォルト

裏当材はフランジの内側に作成されます。

オートデフォルトにより、このオプションを変更できます。

裏当材は作成されません。

裏当材はフランジの内側に作成されます。

裏当材はフランジの外側に作成されます。

デフォルト

裏当材の絶対長さ

オートデフォルトにより、このオプションを変更できます。

裏当材の絶対長さ

フランジのエッジを超える長さ

フランジの終端を基準として裏当材の前端の移動量を正または負の値の寸法値で入力します。
