自動

副部材に10°未満の傾斜がある場合は、梁の端部が直角にカットされます。それ以外の場合、梁の端部は斜めにカットされます。

直角にカットしてメイン部材ウェブの近くに配置

梁の端部を直角にカットし、梁をメイン部材ウェブの近くに配置します。

クリッピングされたフランジ

梁の端部でフランジの角をカットします。

標準

斜

このオプションは、オートデフォルトによる変更が可能です。

斜

副部材の梁端部に斜めのカットが作成されている場合に、ウェブの端部に斜めのカットを作成します。

直

副部材の梁端部に斜めのカットが作成されている場合でも、ウェブの端部に直角のカットを作成します。

直

フランジの一部は直角にカットされ、一部は斜めのままです。

標準

フランジカット

このオプションは、オートデフォルトによる変更が可能です。

ノッチ

ガセットプレートがフランジと干渉する場合に、副部材の梁の下部がノッチ処理されます。

ノッチの半径と高さを入力します。

フランジカット

ガセットプレートが副部材の梁フランジと干渉する場合に、その副部材の梁フランジのガセットプレートと同じ側がカットされます。

デフォルト

向う側ガセット プレート

オートデフォルトにより、このオプションを変更できます。

自動

手前側ガセット プレートまたは向う側ガセット プレートがコンポーネントによって自動的に選択されます。メイン部材と副部材の間の角度が 90° 未満のときは、副部材側にガセット プレートが作成されます。

向う側ガセット プレート

手前側と向う側のガセット プレート

デフォルト

ガセットプレートの縁端がメイン部材の同じレベルに到達します。

オートデフォルトにより、このオプションを変更できます。

ガセットプレートの縁端がメイン部材の同じレベルに到達します。

ガセットプレートは同じ長さです。

1

メイン部材ウェブとガセットプレートの縁端の間の距離。

1

ガセットプレートの角処理の水平寸法。

2

ガセットプレートの角処理の垂直寸法。

デフォルト

角処理無し

オートデフォルトにより、このオプションを変更できます。

角処理無し

ラインカット角処理

凸円弧の角処理

凹円弧の角処理

デフォルト

傾斜

オートデフォルトにより、このオプションを変更できます。

自動

副梁の方向に沿ってガセット プレートに傾斜が付けられます。ガセット プレートの両側の垂直縁端が副梁の端部に対して平行に切断されます。

傾斜

副梁の方向に沿ってガセット プレートに傾斜が付けられます。ガセット プレートの両側の垂直縁端が副梁の端部に対して平行に切断されます。

四角形

変更された傾斜

[傾斜] オプションと同じですが、副部材の梁に取り付けられるせんガセット プレートの垂直縁端が、副部材の梁のフランジに対して垂直に切断されます。

ウェブ スチフナー

ウェブ スチフナー プレートの厚さ、幅、および高さ。

デフォルト

スチフナーは作成されません。

オートデフォルトにより、このオプションを変更できます。

完全

メイン部材のウェブと同じ高さのフル スチフナーを作成します。

[ガセットプレートによって決定]

Tekla Structures では、ガセット プレートのサイズに基づいてスチフナーのサイズが決定されます。スチフナー プレートとせん断タブの下端は、可能であれば Tekla Structures により同じ高さに維持されます。

部分的

スチフナー プレートとメイン部材の下フランジの間にギャップを残します。

スチフナーは作成されません。

デフォルト

スチフナーは副部材に対して平行になります。

オートデフォルトにより、このオプションを変更できます。

スチフナーはメイン部材に対して直交方向に作成されます。

スチフナーは副部材に対して平行になります。

1

角処理の水平寸法。

2

角処理の垂直寸法。

デフォルト

ライン カット角処理

オートデフォルトにより、このオプションを変更できます。

角処理なし

ライン カット角処理

凸円弧の角処理

凹円弧の角処理

上部ハンチプレートの厚さ、幅、および高さ。

[下部プレート]

下部ハンチプレートの厚さ、幅、および高さ。

1

上部ハンチプレートの角処理の幅。

2

上部ハンチプレートの角処理の高さ。

3

下部ハンチプレートの角処理の高さ。

4

下部ハンチプレートの角処理の幅。

デフォルト

上部ハンチプレートと下部ハンチプレートが必要に応じて作成されます。

このオプションは、オートデフォルトによる変更が可能です。

自動

上部ハンチプレートまたは下部ハンチプレート、あるいはその両方が必要に応じて作成されます。

上部ハンチプレートと下部ハンチプレートが作成されます。

上部ハンチプレートと下部ハンチプレートのうち、どちらか一方のプレートだけを作成するには、不要な方のプレートの厚さ(t)フィールドに0を入力します。

ハンチプレートは作成されません。

デフォルト

ノッチサイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

このオプションは、オートデフォルトによる変更が可能です。

ノッチサイズは、メイン梁フランジの縁端とメイン梁の上部フランジの真下から測定されます。

ノッチサイズは、メイン梁の中心線とメイン梁の上部フランジから測定されます。

デフォルト

副部材の梁フランジがメイン梁に対して平行にカットされます。

このオプションは、オートデフォルトによる変更が可能です。

副部材の梁フランジがメイン梁に対して平行にカットされます。

副部材の梁フランジが直角にカットされます。

デフォルト

ノッチ寸法の切り上げは行われません。

このオプションは、オートデフォルトによる変更が可能です。

ノッチ寸法の切り上げは行われません。

ノッチ寸法の切り上げが行われます。

切り上げの水平値と垂直値を入力します。

デフォルト

メイン梁フランジの下にカットを作成します。

このオプションは、オートデフォルトによる変更が可能です。

メイン梁フランジの下にカットを作成します。

メイン梁フランジの上にカットを作成します。

デフォルト

ノッチは角処理されません。

このオプションは、オートデフォルトによる変更が可能です。

ノッチは角処理されません。

ラインカット角処理でノッチを作成します。

入力した半径に従って、ノッチが角処理されます。

デフォルト

フランジの両側にノッチが作成されます。

このオプションは、オートデフォルトによる変更が可能です。

自動

フランジの両側にノッチが作成されます。

フランジの両側にノッチが作成されます。

フランジの手前側にノッチが作成されます。

フランジの向う側にノッチが作成されます。

デフォルト

副部材の梁フランジ全体が、定義した寸法でカットされます。

このオプションは、オートデフォルトによる変更が可能です。

自動

副部材の梁フランジ全体が、定義した寸法でカットされます。 ノッチのデフォルトデプスは、副部材フランジの厚さの2倍です。 カットは、常に副部材フランジの幅全体にわたって行われます。

フランジに角処理を作成します。

水平方向の寸法を入力しない場合は、45度で角処理が施されます。

フィールド1および2に値を入力しない限り、デフォルト値を使用してフランジにカットが作成されます。

フランジはカットされません。

1フィールドの値に従ってフランジにカットを作成し、ウェブと水平にします。

フィールド1および2の値に従って、フランジにカットを作成します。

デフォルト

フランジノッチデプス。

このオプションは、オートデフォルトによる変更が可能です。

フランジノッチデプス。

副梁のウェブの中心線からノッチの縁端までの寸法で、フランジノッチデプス。

1

水平方向のフランジカットの寸法。

10 mm

2

垂直方向のフランジカットの寸法。

ノッチ縁端と梁フランジの間のギャップは、メイン部材ウェブのスカラップ丸めに等しくなります。ノッチの高さは、5 mm刻みで切り上げられます。

1

ウェブからフランジカットまでの距離を定義します。

[デフォルト]

ノッチの寸法。

[はい]

単純な梁と梁の接続で50 mmのノッチを作成します。

[いいえ]

ノッチの寸法を定義するには、この[ノッチ]タブのオプションを使用します。

現場/工場

ボルトの取り付け作業を行う場所です。

現場

溶接裏当材

溶接裏当材の厚さおよび幅。

1

副部材の上フランジとメイン部材の間のギャップ。

2

上部および下部のスカラップの垂直寸法。

3

上部および下部のスカラップの水平寸法。

4

副部材ウェブとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

5

副部材の下フランジとメイン部材の間のギャップ。

Tekla Structures により、ここで入力した値が [ピクチャー] タブで入力したギャップに加算されます。

デフォルト

円形の溶接アクセス孔

オートデフォルトにより、このオプションを変更できます。

円形の溶接アクセス孔

四角形の溶接アクセス孔

斜めの溶接アクセス孔

特定の半径を持つ円形の溶接アクセス孔。半径は、 で指定できます。

特定の半径と寸法を持つ拡張円錐形の溶接アクセス孔。半径と寸法は、 と で指定できます。

特定の複数の半径を持つ円錐形の溶接アクセス孔。半径は、 と で指定できます。

大文字の R は大きい半径 (高さ) を指定します。

小文字の r は小さい半径を指定します。

R = 35

r = 10

デフォルト

上フランジと下フランジが処理されます。

オートデフォルトにより、このオプションを変更できます。

自動

上フランジと下フランジが処理されます。

梁端部は処理されません。

上フランジと下フランジが処理されます。

上フランジが処理されます。

下フランジが処理されます。

デフォルト

フランジはカットされません。

オートデフォルトにより、このオプションを変更できます。

フランジはカットされません。

フランジはカットされます。

デフォルト

裏当材はフランジの内側に作成されます。

オートデフォルトにより、このオプションを変更できます。

裏当材は作成されません。

裏当材はフランジの内側に作成されます。

裏当材はフランジの外側に作成されます。

デフォルト

裏当材の絶対長さ

オートデフォルトにより、このオプションを変更できます。

裏当材の絶対長さ

フランジのエッジを超える長さ

フランジの終端を基準として裏当材の前端の移動量を正または負の値の寸法値で入力します。

[スチフナー]

スチフナーの厚さ、幅、および高さ。

[プロファイル]

シートアングルのプロファイル。プロファイルカタログから選択します。

デフォルト

シートアングルは作成されません。

このオプションは、オートデフォルトによる変更が可能です。

シートアングルは作成されません。

フランジの上にシートアングルが作成されます。

フランジの下にシートアングルが作成されます。

フランジの両側にシートアングルが作成されます。

デフォルト

ボルト接合

シートアングルをメイン部材と副部材にボルト接合します。

このオプションは、オートデフォルトによる変更が可能です。

ボルト接合

シートアングルをメイン部材と副部材にボルト接合します。

溶接-ボルト

シートアングルをメイン部材に溶接し、副部材にボルト接合します。

ボルト-溶接

シートアングルをメイン部材にボルト接合し、副部材に溶接します。

溶接接合

シートアングルをメイン部材と副部材に溶接します。

デフォルト

長方形のスチフナープレート

このオプションは、オートデフォルトによる変更が可能です。

長方形のスチフナープレート

三角形のスチフナープレート

シートアングルの脚の端部を結ぶ線によってスチフナープレートの形状が定義されます。

デフォルト

シートアングルは回転しません。

このオプションは、オートデフォルトによる変更が可能です。

シートアングルは回転しません。

シートアングルは水平に90度回転します。

回転したシートアングルをスチフナーで補強するには、[中スチフナーの位置]リストで[中スチフナー]オプションを選択します。

デフォルト

シートアングルの長脚は副部材に接続されます。

このオプションは、オートデフォルトによる変更が可能です。

シートアングルの長脚は副部材に接続されます。

シートアングルの長脚はメイン部材に接続されます。

自動

シートアングルの長脚が、ボルトとシートアングルコーナーの距離が最も遠い部材に接続されます。

デフォルト

側面スチフナーは作成されません。

このオプションは、オートデフォルトによる変更が可能です。

側面スチフナーは作成されません。

手前側のスチフナーが作成されます。

向う側のスチフナーが作成されます。

手前側と向う側のスチフナーが作成されます。

デフォルト

ボルト位置に従う

このオプションは、オートデフォルトによる変更が可能です。

中間スチフナープレートは作成されません。

中スチフナー

スチフナープレートが、シートアングルの中央に配置されます。

中スチフナー数は、[中スチフナー数] ボックスに入力します。

複数のスチフナーは中心に等間隔に配置されます。

ボルト位置に従う

スチフナープレートは、ボルト間のボルト間隔の中間に配置されます。

デフォルトでは、スチフナーは1つおきにボルトの間に作成されます。

中スチフナー数は、[ボルト位置に従う] オプションの下のボックスに入力します。

1

メイン部材の中心線からのシートアングル水平オフセット。

1

シートアングルと副部材間の上部ギャップと下部ギャップ。

1

角処理の垂直寸法。

2

角処理の水平寸法。

デフォルト

スカラップなし

このオプションは、オートデフォルトによる変更が可能です。

スカラップなし

スニップカット

凸円弧のスカラップ

凹円弧のスカラップ

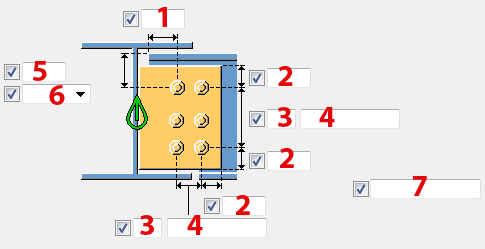

1

水平方向のボルト グループの位置の寸法。

寸法は、副梁の中心線を始点として定義されます。

2

縁端距離とは、ボルトの中心から部材の端部までの距離です。

ボルト縁端距離。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

垂直方向のボルト グループの位置の寸法。

寸法は、副梁の下端を始点として定義されます。

現場/工場

ボルトの取り付け作業を行う場所です。

現場

1

垂直方向のボルト グループの位置の寸法。

寸法は、副梁の中心線を始点として定義されます。

2

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

3

ボルト本数。

4

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

5

水平方向のボルト グループの位置の寸法。

寸法は、副梁の下端を始点として定義されます。

現場/工場

ボルトの取り付け作業を行う場所です。

現場
