Piatto laterale tubo

Piatto laterale tubo crea un piatto laterale tra la parte principale e la parte secondaria. La parte principale deve essere un profilo arrotondato.

Oggetti creati


Situazione	Descrizione
	Piatto laterale rettangolare che collega una colonna e una trave.
	Piatto laterale circolare che collega una colonna e una trave. La parte secondaria è obliqua.
	Piatto laterale rettangolare che collega una colonna e una trave. La parte secondaria è fuori asse.

Selezionare la parte principale (colonna).
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.


	Parte
1	Piatto laterale

Utilizzare la scheda Immagine per controllare il tipo, la posizione e le dimensioni del piatto laterale.


Opzione	Descrizione
	Selezionare il tipo di piatto laterale: Rettangolare Circolare


Opzione	Descrizione
	Default Tolleranza tra il piatto laterale e la parte secondaria. AutoDefaults consente di modificare questa opzione.
	Tolleranza tra il piatto laterale e la parte secondaria.
	Tolleranza tra la parte principale e la parte secondaria.


	Descrizione
1	Tolleranza tra il piatto laterale e la parte secondaria.
2	Tolleranza tra la parte principale e la parte secondaria.


	Descrizione
1	Tolleranza di taglio tra il piatto laterale e la parte secondaria.


	Descrizione	Default
1	Offset tra la colonna e il piatto laterale.	`0 mm`

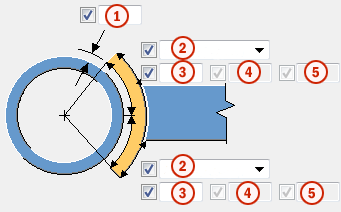

2	Tipo di misurazione per il piatto laterale: Angolo (gradi) Definisce l'angolo del piatto laterale in gradi. Dimensione Definisce la lunghezza dell'arco del piatto laterale. Bordo Definisce la lunghezza dell'arco del bordo del piatto laterale.	Angolo
3	Angolo del piatto laterale. L'angolo può essere esteso fino a 360 gradi per ruotare attorno alla parte principale.	Angolo +10 gradi
4	Valore di dimensione del piatto laterale. La dimensione può essere estesa fino a 360 gradi per ruotare attorno alla parte principale.	`lunghezza equivalente all'angolo della formula +10 gradi`
5	Valore del bordo del piatto laterale. Il valore del bordo può essere esteso fino a 360 gradi per ruotare attorno alla parte principale.	`lunghezza equivalente all'angolo della formula +10 gradi`


	Descrizione
1	Dimensione di arrotondamento degli spigoli per un piatto laterale rettangolare. Gli spigoli non vengono creati con il valore `0`.


	Descrizione
1	Dimensione verticale dal bordo superiore della parte secondaria al bordo superiore del piatto laterale.
2	Dimensione verticale dal bordo inferiore della parte secondaria al bordo inferiore del piatto laterale.


	Descrizione
1	Offset tra la colonna e il piatto laterale.


	Descrizione
1	Diametro del piatto laterale circolare.

Utilizzare la scheda Parti per controllare la posizione del piatto laterale.


Parte	Descrizione
Piatto laterale	Spessore del piatto laterale.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
